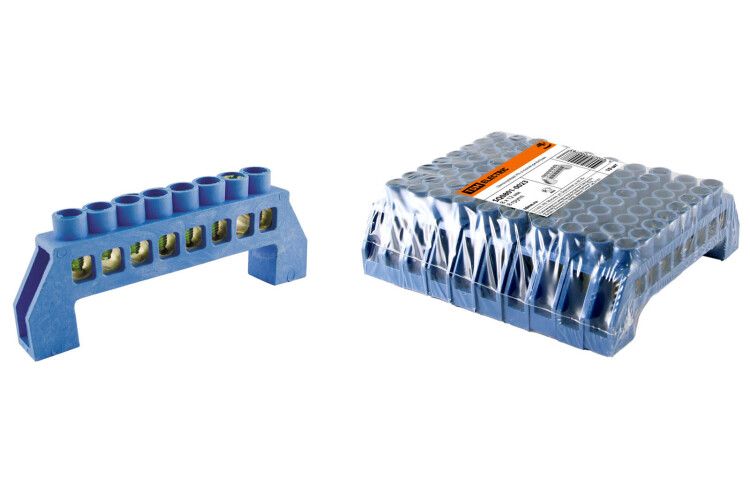

Шина "N" нулевая в изоляторе 8х12мм 8 групп | SQ0801-0023 TDM

Шина нулевая в изоляторе 8х12 мм 8 групп от TDM ELECTRIC (артикул sq0801-0023) предназначена для надёжного соединения нулевых проводников в распределительных щитах и технологических сборках. Конструкция с изолированным основанием обеспечивает безопасную коммутацию даже в плотной компоновке.

Назначение и область применения

Шина используется для организации нулевого провода в электрических щитах — как в жилых, так и в промышленных установках. Подходит для сборок автоматики, станков, систем освещения и других устройств, где требуется много точек подключения нуля. Применяется там, где важна компактность и устойчивость к перегреву.

Технические характеристики

• Размер изолятора: 8×12 мм — компактный формат для плотной установки в шкафах
• Количество групп: 8 — восемь отдельных контактов для подключения проводов
• Материал контактной группы: латунь с содержанием меди не менее 57% — высокая проводимость и долговечность
• Основание изолятора: негорючий пластик — повышает пожаробезопасность
• Прижимные винты: из прочного металлического сплава (точный состав не указан, но соответствует требованиям надёжного контакта)

Совместимость и монтаж

Шина монтируется на DIN-рейку стандартной ширины 35 мм. Для подключения используются одножильные или многожильные провода сечением до 4 мм² — рекомендуется зачищать изоляцию на 8–10 мм. Каждый контакт фиксируется одним винтом; затяжка должна быть достаточной, чтобы исключить нагрев, но без перегрузки — это может повредить резьбу. Установка возможна в любом положении, но предпочтительно — вертикально, для лучшего теплоотвода.

Безопасность и стандарты

Изолятор выполнен из материала, не поддерживающего горение, что соответствует базовым требованиям безопасности для электроустановок. Шина не имеет сертификата по ГОСТ/IEC, однако материалы и конструкция соответствуют типичным требованиям для внутреннего использования в щитах. Не предназначен для открытой прокладки или внешних условий.

Преимущества

• Удобство: восемь контактов в одном корпусе заменяют несколько отдельных клемм
• Экономия места: тонкий профиль 8×12 мм позволяет размещать шину даже в ограниченном пространстве
• Стабильность контакта: латунные контакты обеспечивают низкое переходное сопротивление
• Пожаробезопасность: негорючий изолятор снижает риск возгорания при аварии

Ограничения применения

• Не рассчитана на ток выше 100 А — для больших нагрузок используйте более мощные шины
• Не предназначена для работы во влажных средах или на улице — отсутствует защита IP
• Не подходит для частых демонтажей: многократная затяжка винтов может привести к износу резьбы
• Не совместима с проводами больше 4 мм² — попытки зажать слишком толстые жилы повредят контакт

Примеры использования

• Подключение нулей в квартирном щите после вводного автомата
• Объединение нулевых проводов в пульте управления станком
• Сборка распределительной шины в щите конвейера или системы вентиляции
• Замена нескольких клеммных колодок на одну компактную шину для упорядочивания проводки

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение — это равномерно распределит нагрузку
• Используйте маркировочные бирки на каждом выводе — особенно важно при большом числе подключений
• Проверяйте затяжку винтов через год после установки — возможно ослабление из-за температурных циклов
• Не располагайте шину рядом с источниками тепла — хотя материал негорючий, длительный перегрев снижает срок службы изоляции
• Артикул sq0801-0023 от TDM ELECTRIC легко найти в каталогах — он совместим с другими изделиями этой серии для унифицированной сборки
