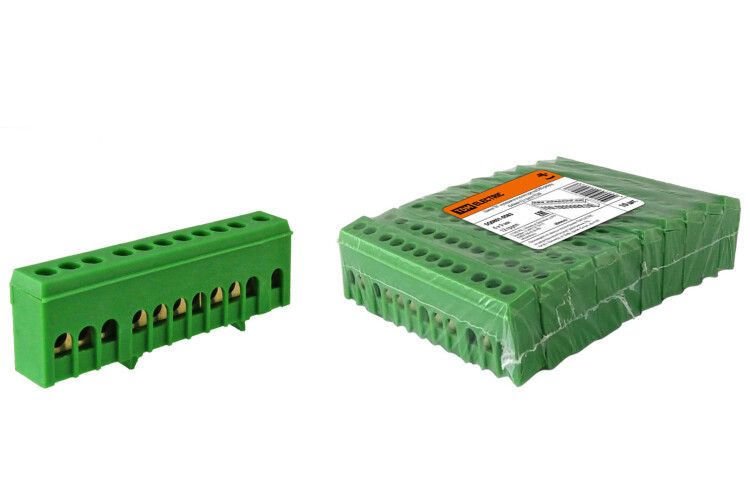

Шина "N" нулевая в изоляторе на DIN-рейку 6x9мм 12 групп | SQ0801-0083 TDM

Шина нулевая в изоляторе на DIN-рейку 6x9 мм 12 групп от TDM ELECTRIC (артикул sq0801-0083) предназначена для надёжного соединения нулевых проводников в распределительных щитах и технологических сборках. Конструкция обеспечивает безопасную коммутацию с возможностью быстрого монтажа на стандартную DIN-рейку.

Назначение и область применения

Шина используется для организации нулевого провода (N) в электрических щитах — как в жилых, так и в промышленных установках. Подходит для сборок автоматических выключателей, УЗО, дифференциальных автоматов. Применяется в системах освещения, управления станками, конвейерами и другом технологическом оборудовании, где требуется много точек подключения нуля.

Технические характеристики

• Количество групп: 12 — каждая группа имеет отдельный зажим для подключения одного провода
• Размер основания: 6×9 мм — соответствует стандартным габаритам шин на DIN-рейку
• Материал контактов: латунь с высоким содержанием меди — обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Материал изолятора: самозагасающий пластик — не поддерживает горение, повышает пожаробезопасность
• Прижимные винты: оцинкованная сталь — защищены от коррозии, обеспечивают долгий срок службы
• Монтаж: фиксация на DIN-рейку типа TS35/7,5 или TS35/15

Совместимость и монтаж

Шина совместима со всеми типовыми DIN-рейками, используемыми в электрошкафах. Для монтажа достаточно защёлкнуть её на рейку — никаких дополнительных креплений не требует. Каждый контакт рассчитан на один провод сечением до 16 мм² (медный или алюминиевый). Перед затяжкой винта убедитесь, что изоляция снята на 8–10 мм, чтобы избежать плохого контакта. После установки проверьте плотность фиксации каждого винта — слабое крепление вызывает перегрев.

Безопасность и стандарты

Изолятор выполнен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Материалы контактов и креплений соответствуют нормам для внутренней электромонтажной аппаратуры. Шина не сертифицирована по ГОСТ Р 50030.5.1 или IEC 60947-7-1, однако выполнена в соответствии с общими требованиями к компонентам распределительных устройств.

Преимущества

• Удобство замены: при необходимости можно легко демонтировать всю шину целиком, не трогая другие элементы в щите
• Чёткая визуальная разметка: 12 отдельных зажимов позволяют быстро определить, какой провод куда подключен
• Защита от случайного касания: изолирующая основа предотвращает короткое замыкание между соседними контактами
• Стойкость к влаге и пыли: благодаря герметичному корпусу и качественной изоляции подходит для помещений с повышенной влажностью

Ограничения применения

Не предназначен для подключения токов выше 100 А — максимальная нагрузка каждой группы ограничена сечением провода и материалом контактов. Не использовать в условиях постоянного воздействия открытого пламени, химически активных сред или экстремально высоких температур (>+70 °C). Не рекомендуется применять в сетях переменного тока с частотой ниже 45 Гц или выше 65 Гц — не протестирована на таких режимах.

Примеры использования

• Электрощит квартиры: объединение всех нулевых проводов от розеток, светильников и бытовой техники
• Производственный щит: подключение нулей к УЗО, пускателям и термореле на конвейере
• Аварийное освещение: организация общей нулевой шины для нескольких выходных цепей
• Системы автоматизации: подключение нуля к контроллерам, датчикам и модулям ввода-вывода

Практические советы

• Перед установкой проверьте соответствие сечения проводов — слишком толстые провода (более 16 мм²) не войдут в зажимы
• Не смешивайте медные и алюминиевые провода в одном зажиме — это вызывает электрохимическую коррозию
• При использовании в промышленных условиях регулярно проверяйте затяжку винтов — вибрация оборудования может ослабить контакт
• Для удобства обслуживания помечайте каждый провод этикеткой — особенно важно при большом количестве подключений
• Если нужна более длинная шина — можно соединить несколько шин sq0801-0083 параллельно через перемычки, но только при условии равномерной нагрузки
