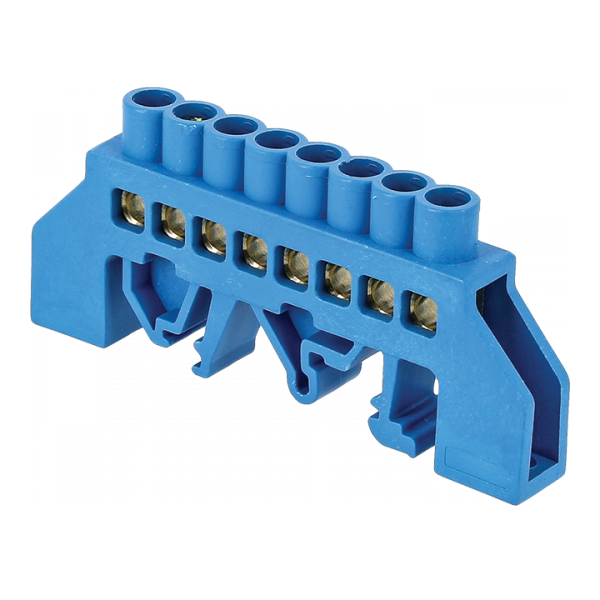

Шина нулевая N 6х9 8 отвер. латунь син. нейлоновый корпус комбинированный PROxima EKF sn0-63-08-dn

Шина нулевая N 63.08 мм 8 отверстий латунь синий нейлоновый корпус комбинированный от бренда EKF (артикул sn0-63-08-dn) - это компактная и надёжная шина для соединения нулевых проводников в распределительных щитах. Она сочетает прочную латунную токоведущую часть с изолирующим нейлоновым корпусом, что обеспечивает безопасность и долговечность даже в условиях промышленного использования.

Назначение и область применения

Шина используется для объединения нескольких нулевых (N) проводников в одном месте - это необходимо для организации систем TN-S и TN-C-S. Подходит для установки в силовые и распределительные щиты, где требуется надёжное и компактное соединение проводов. Применяется в промышленном оборудовании, автоматических линиях, станках, системах освещения и других объектах с высокой плотностью подключений. Также совместима с заземляющими шинами PE, если используется в составе комбинированной системы.

Технические характеристики

• Количество точек подключения: 8 отверстий
• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Диапазон сечений проводов: 1,5–10 мм2
• Тип подключения: винтовые зажимы
• Материал токоведущей части: латунь
• Корпус: синий нейлон (изоляционный материал)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от воды)
• Рабочая температура: от –40 C до +105 C
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Габариты: 6×9 см (высота × длина)
• Ударопрочность: да - корпус выдерживает механические нагрузки

Совместимость и монтаж

Шина легко фиксируется на стандартной DIN-рейке благодаря встроенным защёлкам. Для монтажа достаточно вставить её в рейку и слегка надавить до характерного щелчка. Винтовые зажимы позволяют затягивать провода сечением от 1,5 до 10 мм2 - используйте отвёртку с плоским жалом. Обязательно проверьте плотность контакта после установки. Корпус выполнен так, чтобы исключить случайное замыкание между соседними контактами. Не требует дополнительных креплений или адаптеров.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60309-1 (1999) - международному нормативу для электроустановочных устройств. Материалы сертифицированы на соответствие требованиям безопасности: латунь устойчива к окислению, нейлоновый корпус не поддерживает горение. IP20 гарантирует защиту от прямых прикосновений, но не предназначен для установки во влажных помещениях или на улице.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при максимальной нагрузке
• Синий цвет корпуса визуально отличает нулевую шину от фазных и заземляющих элементов
• Комбинированная конструкция - токоведущая часть и изоляция в одном модуле - экономят место в щите
• Подходит для массового монтажа - одинаковая форма всех изделий серии PROxima позволяет использовать единые инструменты и методы
• Цена ниже аналогичных решений от европейских брендов без потери качества

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 недостаточна
• Запрещено использование с проводами меньше 1,5 мм2 - возможен плохой контакт и перегрев
• Не рекомендуется для подключения многожильных проводов без наконечников - риск повреждения жил при затяжке
• Не является автономным устройством - требует наличия DIN-рейки и правильного монтажа в щите

Примеры использования

• Объединение нулевых проводов от группы розеток в этажном щите
• Подключение нулей от нескольких насосов на промышленной линии
• Формирование нулевой шины в распределительном пункте торгового центра
• Сборка нейтрального проводника в системе управления освещением

Практические советы

• Перед монтажом убедитесь, что все провода имеют подходящее сечение - 1,5–10 мм2. Для многожильных проводов используйте наконечники типа НШВИ
• Затягивайте винты равномерно - переусердствовать нельзя, иначе можно повредить резьбу или изоляцию
• Проверяйте доступность зажимов после установки - они должны быть легко доступны для обслуживания
• При использовании в щитах с большим количеством шин - соблюдайте интервалы между ними для лучшего теплоотвода
• Эта шина - часть серии PROxima; другие элементы этой серии (фазные, заземляющие) совместимы по форме и цветовой маркировке - удобно для комплексной сборки
