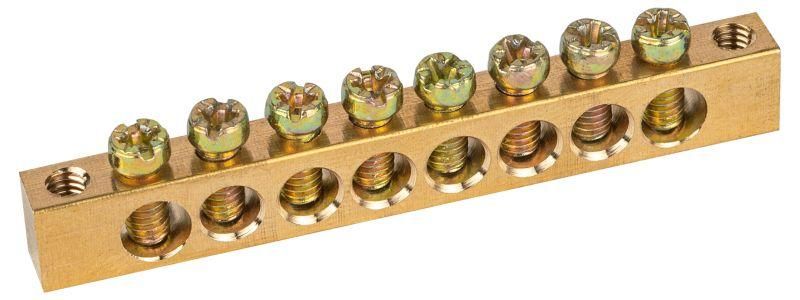

Шина NO-122-03 PEN земля-ноль 6х9мм 8/2 латунная с креплениями по краям | Б0047217 ЭРА

Шина PEN земля-ноль 6х9 мм 8/2 латунная с креплениями по краям от бренда ЭРА (арт. б0047217) предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Её латунная конструкция обеспечивает высокую проводимость и долговечность даже при длительной нагрузке до 100 А.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 8/2 латунная с креплениями по краям используется для создания единой точки соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитках, щитах автоматики, на производствах с частыми изменениями цепей заземления.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку без перегрева
• Сечение медной жилы: 6–16 мм2 - подходят провода от 1,5 до 10 мм2 в зависимости от типа изоляции
• Материал: латунь Л56 - высокая электропроводность, коррозионная стойкость
• Толщина шины: 9 мм - обеспечивает механическую прочность и теплоотвод
• Количество точек подключения: 8 (8 входов / 2 выхода) - 8 отверстий для входящих проводов, 2 для отходящих
• Диаметр отверстий: 6 мм (для входящих), 4 мм (для отходящих) - совместимы с винтами M6 и M4 соответственно
• Поверхность контакта: необработанная - требует плотного затягивания для минимизации переходного сопротивления
• Способ монтажа: непосредственная установка - крепится болтами прямо на DIN-рейку или стенку щита через крепления по краям

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 8/2 латунная с креплениями по краям монтируется на DIN-рейку или крепится саморезами к металлической поверхности щита. Для подключения используйте гильзы или наконечники сечением до 16 мм2. Убедитесь, что диаметр жилы не превышает 6 мм для входящих проводов - иначе они не войдут в отверстие. Отходящие провода подключаются через два отверстия Ø4 мм - обычно используются одиночные провода 6–10 мм2. Каждый винт затягивается моментом 1,5–2,0 Нм - слишком слабая затяжка вызывает нагрев, слишком сильная - деформирует латунь.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Винты из оцинкованной стали защищены от коррозии, контактная поверхность имеет скруглённую форму - предотвращает повреждение изоляции проводов при затяжке. Шина не предназначена для работы в условиях повышенной влажности без защиты корпуса щита.

Преимущества

• Высокая теплостойкость латуни снижает риск перегрева при длительной нагрузке
• Чёткая разница между входными (Ø6 мм) и выходными (Ø4 мм) отверстиями исключает путаницу при монтаже
• Удобные крепления по краям позволяют фиксировать шину без дополнительных адаптеров
• Снижение числа перемычек в щите - меньше точек отказа и проще диагностика

Ограничения применения

• Не использовать вне закрытых электрощитов - открытая установка недопустима из-за отсутствия IP-защиты
• Запрещено применять для переменного тока выше 100 А - возможен перегрев и оплавление контактов
• Не рекомендуется для многожильных проводов сечением более 16 мм2 - не поместятся в отверстия
• Не подходит для систем TN-C-S без отдельной шины PE - требуется разделение N и PE после ввода

Примеры использования

• Подключение всех нулевых проводов от розеток и освещения в квартирном щите
• Объединение защитных проводников от станков, насосов и конвейеров на производстве
• Формирование общей точки заземления перед подключением УЗО или дифавтоматов
• Распределение нуля от главной шины к нескольким групповым автоматам

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на 8–10 мм - длиннее не надо, иначе металл будет торчать и замыкать соседние контакты
• Используйте одинаковые типы наконечников для всех подключений - смешивание разных материалов увеличивает риск окисления
• После установки протяните винты ещё раз через неделю - латунь немного “садится” под нагрузкой
• Для удобства обслуживания подписывайте каждый провод рядом с отверстием - особенно важно при большом количестве ответвлений
• Шина PEN земля-ноль 6х9 мм 8/2 латунная с креплениями по краям (б0047217) не является заменителем основной шины PE - её функция лишь распределительная
