Шина NO-122-08 PEN земля-ноль 6х9мм 18/2 латунная с креплениями по краям | Б0047222 ЭРА

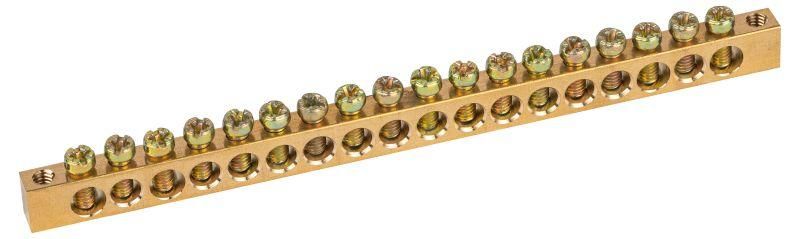

Шина PEN земля-ноль 6х9мм 18/2 латунная с креплениями по краям NO-122-08 от ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Этот тип шины используется там, где важно сохранить целостность системы TN-C-S или TN-S, обеспечивая безопасное и долговечное соединение нескольких проводов в одном месте.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 18/2 латунная с креплениями по краям NO-122-08 служит для объединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Она применяется в системах заземления TN-C-S и TN-S, где требуется вывести несколько проводов на один общий контакт. Подходит для жилых домов, офисов, производственных объектов - особенно там, где много автоматических выключателей, УЗО или дифференциальных аппаратов.

Технические характеристики

• Сечение подключаемого провода: 6–16 мм2 - позволяет подсоединять медные провода от малых до средних нагрузок
• Материал: латунь Л56 - высокая электропроводность, коррозионная стойкость, прочность при нагреве
• Толщина шины: 9 мм - обеспечивает механическую жёсткость и теплоотвод
• Номинальный ток: 100 А - рассчитана на длительную работу при максимальной нагрузке до этого значения
• Количество точек подключения: 18 - 9 входных и 9 выходных отверстий (18/2 означает 18 контактов, разделённых на две группы)
• Диаметр отверстий: 6 мм для входных проводов, 4 мм для выходных - оптимально для стандартных кабельных решений
• Поверхность контакта: необработанная - требует плотного затягивания винтов для минимизации переходного сопротивления
• Способ монтажа: непосредственная установка - крепится болтами прямо на DIN-рейку или стенку щита через боковые отверстия

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 18/2 латунная с креплениями по краям NO-122-08 совместима с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа используйте два болта M5 (не входят в комплект), которые проходят через крепёжные отверстия по краям шины. Подключение проводов осуществляется через винтовые зажимы: входные провода - до 16 мм2 (диаметр отверстия 6 мм), выходные - до 10 мм2 (диаметр 4 мм). Перед затяжкой зачистите жилы до металлического блеска. Не допускайте перегиба проводов - они должны подходить под углом 90° к поверхности шины.

Безопасность и стандарты

Изделие выполнено из латуни, соответствующей требованиям ГОСТ 15527 и ГОСТ 10434 для контактных деталей. Контактные части не имеют острых граней - скруглённые головки винтов предотвращают повреждение изоляции и жил. Шина рассчитана на работу в условиях температур от -25C до +60C и относительной влажности до 90%. Соответствует принципам безопасности IEC 60947-7-1 для сборочных устройств.

Преимущества

• Высокая теплопроводность латуни снижает риск перегрева при длительной нагрузке
• Чёткая раздельная схема 18/2 позволяет легко отличать входные и выходные цепи при диагностике
• Удобные крепления по краям обеспечивают устойчивость даже при большом количестве подключённых проводов
• Стандартные размеры отверстий позволяют использовать обычные клеммы и наконечники типа НШВИ
• Отсутствие покрытия на контактной поверхности гарантирует минимальное переходное сопротивление при правильном монтаже

Ограничения применения

• Не предназначен для работы при напряжении выше 1000 В переменного тока - ограничен по классу защиты
• Не рекомендуется применять в помещениях с повышенной коррозионной активностью (например, химические производства) без дополнительной защиты
• Не следует использовать для подключения алюминиевых проводов - материал шины несовместим с алюминием из-за электрохимической коррозии
• Не допускается одновременное подключение более одного провода в одно отверстие - это нарушает нормы ПУЭ и создаёт риск перегрева

Примеры использования

• Объединение всех PE-проводников от автоматов в квартирном щитке после вводного УЗО
• Подключение нулевых проводов от нескольких групп освещения и розеток перед выходом на счётчик
• Распределение N-проводников в промышленном щите управления станком с несколькими двигателями
• Формирование единой точки заземления в распределительном пункте многоквартирного дома

Практические советы

• Перед установкой проверьте соответствие сечения провода и диаметра отверстия - слишком толстый провод не войдёт, слишком тонкий будет болтаться
• Затягивайте винты моментом 0,8–1,2 Нм - недостаточно плотно - риск окисления, слишком сильно - риск деформации латуни
• Используйте наконечники НШВИ-2 для многожильных проводов - это повысит надёжность контакта
• После монтажа сделайте термографический контроль - горячие точки указывают на плохой контакт
• При замене старой шины обязательно отключите питание и проверьте отсутствие напряжения - работа с PEN-шиной связана с потенциально опасным током
