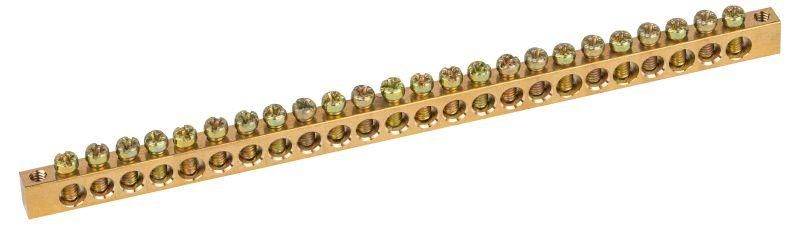

Шина NO-122-11 PEN земля-ноль 6х9мм 24/2 латунная с креплениями по краям | Б0047225 ЭРА

Шина PEN земля-ноль 6х9мм 24/2 латунная с креплениями по краям NO-122-11, ЭРА - это надёжный компонент для организации систем заземления и зануления в электрических щитах. Благодаря латунной основе и двойному ряду клемм, она обеспечивает стабильное соединение до 24 проводников, сохраняя целостность цепи даже при высоких нагрузках.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 24/2 латунная с креплениями по краям NO-122-11, ЭРА используется для объединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитах, щитах автоматики, на производствах с частыми переключениями нагрузки. Подходит для систем TN-C-S и TN-S, где требуется чёткое разделение N и PE после вводного устройства.

Технические характеристики

• Сечение медной части: 6×9 мм
• Материал: латунь Л56 - высокая проводимость, устойчивость к окислению
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Количество точек подключения: 24 (12 входных + 12 выходных)
• Диаметр отверстий: 6 мм - для входных проводников; 4 мм - для отходящих
• Толщина шины: 9 мм - обеспечивает механическую жёсткость
• Поверхность контакта: необработанная - требует правильного затягивания винтов
• Способ монтажа: непосредственная установка на DIN-рейку или через крепления по краям

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 24/2 латунная с креплениями по краям NO-122-11, ЭРА монтируется на DIN-рейку или крепится болтами к корпусу щита. Для подключения используются провода сечением 6–16 мм2. Входные проводники (до 16 мм2) заходят в отверстия Ø6 мм, отходящие - в Ø4 мм. Каждый винт имеет скруглённую головку - предотвращает повреждение жил. Убедитесь, что момент затяжки не превышает рекомендованный: переусиливать нельзя, чтобы не деформировать латунь. Крепления по краям позволяют устанавливать шину в ограниченном пространстве, когда нет места для DIN-рейки.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к качеству соединений в электроустановках. Латунь Л56 соответствует ГОСТ 15527, винты - из оцинкованной стали, что снижает риск коррозии. Шина не предназначена для работы в условиях постоянного воздействия открытого пламени, химически активных сред или повышенной влажности вне закрытых щитов. Соответствует нормам ПУЭ для организованного заземления и зануления.

Преимущества

• Высокая теплопроводность латуни - минимизирует нагрев при работе на пределе тока
• Раздельные отверстия для входа и выхода - упрощают маршрутизацию проводов и снижают путаницу
• Скруглённые винты - защищают изоляцию и жилы от перекуса
• Жесткая конструкция - не гнётся при многократных подключениях
• Два варианта крепления - гибкость при сборке щитов любой конфигурации

Ограничения применения

• Не использовать в помещениях с агрессивными газами, паром или солевым туманом - латунь подвержена коррозии
• Запрещено применять для токов выше 100 А - возможен перегрев и оплавление контактов
• Не допускается подключение проводов меньше 6 мм2 - они не будут надёжно зажаты в отверстии Ø6 мм
• Не предназначен для внешней установки - отсутствует защита IP
• Не заменяет основную шину заземления вводного устройства - работает как распределительная

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех нулевых проводов квартир
• Щит управления насосной станцией - соединение PE-проводов от двигателей и автоматов
• Производственный щит с несколькими станками - организация единой точки заземления для всей группы оборудования
• Аварийный освещение - сборка защитных проводников от автономных светильников

Практические советы

• Перед монтажом проверьте соответствие сечения провода и отверстия: 6 мм - для 6–16 мм2, 4 мм - для 1,5–6 мм2
• Используйте крестовые отвёртки с регулируемым моментом - не перетягивайте винты
• Обязательно пометьте каждую клемму: L/N/PE - особенно важно при смешанных системах
• При использовании в старых щитах - убедитесь, что место под шину достаточно для 24 проводов
• Проверяйте плотность контакта через год после установки - латунь слегка “оседает” при первом нагреве
• NO-122-11, ЭРА совместима с большинством модульных устройств - легко интегрируется в готовые решения
