Шина NO-122-14 PEN земля-ноль 6х9мм 8/1 латунная с креплениями по центру | Б0047228 ЭРА

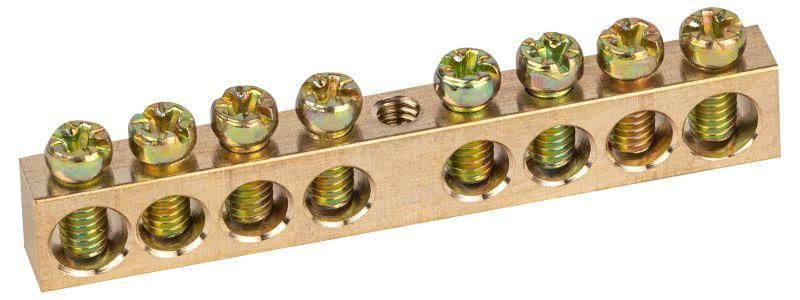

Шина NO-122-14 PEN земля-ноль 6х9 мм 8/1 латунная с креплениями по центру - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Бренд ЭРА предлагает эту модель как часть серийного решения для безопасного и компактного монтажа в распределительных устройствах. Артикул б0047228 соответствует требованиям промышленного и жилищного электрооборудования.

Назначение и область применения

Шина NO-122-14 PEN земля-ноль 6х9 мм 8/1 латунная с креплениями по центру используется для создания единой точки соединения нулевых (N) и защитных (PE) проводников в электрических щитах. Применяется в распределительных устройствах жилых домов, офисов, производственных объектах и на объектах с высокой плотностью подключений - например, в щитах автоматики, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Материал: латунь Л56 - обеспечивает хорошую проводимость, коррозионную стойкость и прочность;
• Сечение шины: 6×9 мм - оптимально для передачи тока 100 А и совместимости с распространёнными сечениями проводов;
• Толщина: 9 мм - гарантирует механическую жёсткость и устойчивость к деформациям при затяжке;
• Количество точек подключения: 8 - 4 отверстия для входящих проводов, 4 - для отходящих (по одному на каждую сторону);
• Сечение подключаемых проводников: 6–16 мм2 - подходят медные провода с этим диапазоном площади сечения;
• Диаметр отверстий: 6 мм - для входящих проводов; 4 мм - для отходящих;
• Поверхность контакта: необработанная - требует правильной затяжки, чтобы избежать окисления;
• Способ монтажа: непосредственная установка - крепится болтами прямо на DIN-рейку или стенку щита через центральные отверстия.

Совместимость и монтаж

Шина NO-122-14 PEN земля-ноль 6х9 мм 8/1 латунная с креплениями по центру монтируется на DIN-рейку или крепится напрямую к металлической поверхности щита с помощью встроенных центральных отверстий. Для подключения используются винты с круглой головкой - они предотвращают повреждение изоляции проводов. Подключение проводов сечением 6–16 мм2 осуществляется в два этапа: сначала зачищается изоляция (на 8–10 мм), затем провод вставляется в отверстие и затягивается винтом моментом 0,8–1,2 Нм. Не используйте силовые инструменты - переусердствовать можно сломать контакт или повредить латунь.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления и нуля. Латунь Л56 имеет допустимый уровень проводимости и термостойкости для работы в условиях длительной нагрузки. Контактные части выполнены из оцинкованной стали - обеспечивают антикоррозийную защиту и долговечность. Шина не предназначена для коммутации под нагрузкой - только для постоянного соединения.

Преимущества

• Уменьшает число отдельных проводов в щите - снижает хаос и упрощает диагностику;
• Стабильное соединение благодаря качественной латуни - меньше рисков нагрева и окисления;
• Центрированные крепления позволяют легко фиксировать шину даже в ограниченном пространстве;
• Зажимы с округлой формой не перекусывают жилы - продлевает срок службы проводов;
• Подходит как для PE, так и для N-проводников - универсальность в однофазных и трёхфазных сетях.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен гальванический эффект и ослабление контакта;
• Не рассчитана на частые отключения - только для постоянных соединений;
• Не рекомендуется использовать в помещениях с повышенной влажностью без дополнительной защиты (например, герметичных корпусов);
• Не следует применять в качестве основной фазной шины - её задача именно земля-ноль;
• При использовании проводов более 16 мм2 требуется дополнительный переходник - шина не предусматривает большие отверстия.

Примеры использования

• Щитовая в многоквартирном доме - сбор всех PE и N проводов от квартирных автоматов;
• Производственный щит управления - объединение защитных проводов от двигателей, сенсоров и приводов;
• Распределительный пункт на объекте - замена нескольких перемычек одной шиной для удобства обслуживания;
• Аксессуар для УЗО и дифавтоматов - когда необходимо собрать несколько нулевых выводов в одном месте.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод (менее 6 мм2) может выпасть из отверстия, слишком толстый - не войдёт;
• Обязательно используйте калиброванный ключ - недотянутый винт вызывает нагрев, перетянутый - повреждает латунь;
• После монтажа сделайте контрольную затяжку через месяц - особенно при первом включении большой нагрузки;
• Для профилактики окисления протирайте контакты спиртом и наносите тонкий слой контактной смазки (например, LUBRIPLATE);
• Если нужна большая плотность подключений - используйте две шины параллельно, а не пытайтесь запихнуть больше проводов в один ряд.
