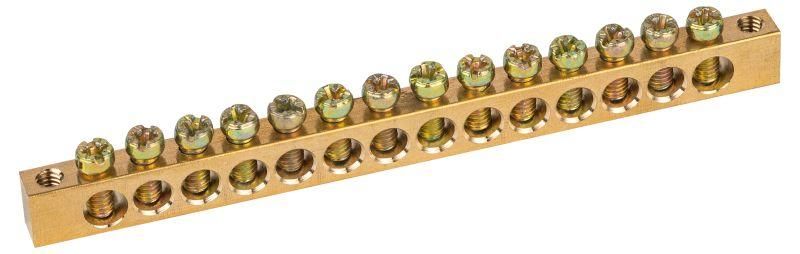

Шина NO-122-06 PEN земля-ноль 6х9мм 14/2 латунная с креплениями по краям | Б0047220 ЭРА

Шина NO-122-06 PEN земля-ноль 6х9 мм 14/2 латунная с креплениями по краям - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Произведена компанией ЭРА, артикул б0047220, предназначена для постоянного соединения до 14 проводников с высокой степенью механической и электрической стабильности.

Назначение и область применения

Шина NO-122-06 PEN земля-ноль 6х9 мм 14/2 латунная с креплениями по краям используется для создания единой точки соединения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитках, щитах автоматики, на производствах с частыми переключениями нагрузки. Подходит для систем TN-S и TN-C-S, где требуется чёткое разделение N и PE после ввода.

Технические характеристики

• Материал: латунь Л56 - обеспечивает хорошую проводимость и устойчивость к окислению
• Сечение шины: 6×9 мм - оптимально для тока до 100 А
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Количество точек подключения: 14 - 7 входящих и 7 отходящих
• Диаметр отверстий: 6 мм для входящих проводников, 4 мм для отходящих
• Толщина основания: 9 мм - гарантирует жёсткость и минимизирует деформацию при затяжке
• Поверхность контакта: необработанная - требует правильной затяжки винтов для надёжного контакта
• Способ монтажа: непосредственная установка на DIN-рейку или через крепления по краям
• Прижимные винты: оцинкованная сталь, скруглённая головка - предотвращает повреждение жил

Совместимость и монтаж

Шина NO-122-06 PEN земля-ноль 6х9 мм 14/2 латунная с креплениями по краям совместима с медными и алюминиевыми проводниками сечением 6–16 мм2. Для входящих проводов используйте сечение до 16 мм2 (диаметр отверстия 6 мм), для отходящих - до 10 мм2 (диаметр 4 мм). Установка возможна двумя способами: на DIN-рейку (через специальные зацепы) или напрямую к стенке щита через отверстия в креплениях. Обязательно соблюдайте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает жилу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для сборочных устройств. Латунь Л56 имеет сертифицированную электротехническую стойкость. Отсутствие покрытия на поверхности контакта не снижает безопасность - главное условие - плотное соединение без оксидной плёнки. Шина не предназначена для работы в средах с агрессивными газами или повышенной влажностью без защиты корпуса щита.

Преимущества

• Высокая теплостойкость латуни - меньше риск перегрева при максимальном токе
• Удобная компоновка: 14 точек позволяют организовать чёткую разводку без “паутин” из проводов
• Скруглённые винты - снижают риск повреждения многожильных проводов при монтаже
• Жёсткая конструкция (9 мм толщины) - не прогибается даже при большом количестве подключений
• Крепления по краям - обеспечивают устойчивость при вибрациях и частом обслуживании

Ограничения применения

• Не использовать для токов выше 100 А - возможен перегрев и выход из строя
• Запрещено применять в условиях постоянного воздействия воды, масла или химикатов - материал не имеет дополнительной защиты
• Алюминиевые провода должны быть обработаны антиоксидантной пастой перед подключением
• Не рекомендуется использовать как фазную шину - предназначена только для PEN-соединений
• Не допускается подключение проводов меньшего сечения, чем 6 мм2 - они не будут надёжно зажаты

Примеры использования

• Распределительный щит квартиры: объединение всех нулевых проводов от розеток, освещения и бытовой техники
• Промышленный щит управления: сборка защитных заземлений от станков, насосов, конвейеров
• Щит автономного энергообеспечения: соединение нулей от инвертора и аккумуляторов
• Обновление старого щита: замена “скруток” на стандартизированную шину для прохождения проверки Электронадзора

Практические советы

• Перед монтажом зачистите провода до металлического блеска - особенно важно для алюминия
• Затягивайте винты равномерно, без рывков; лучше использовать крутящий момент 0.8–1.2 Нм
• Не смешивайте медные и алюминиевые провода на одной шине - это создаёт электрохимическую коррозию
• Проверьте соответствие диаметра отверстий и сечения провода: 6 мм - максимум 16 мм2, 4 мм - до 10 мм2
• После первого включения проверьте температуру винтов - если горячо, значит плохой контакт
• Для удобства обслуживания пометьте каждую точку подключения этикетками
