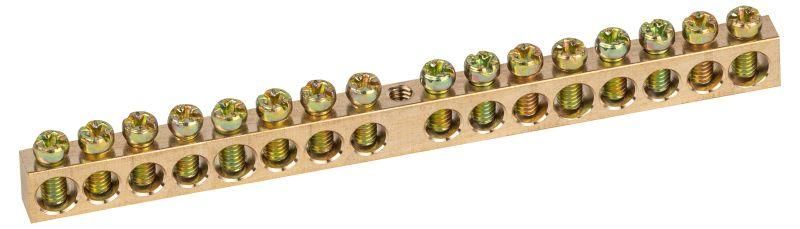

Шина NO-122-18 PEN земля-ноль 6х9мм 16/1 латунная с креплениями по центру | Б0047232 ЭРА

Шина PEN земля-ноль 6х9мм 16/1 латунная с креплениями по центру NO-122-18 от бренда ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Этот тип шины используется там, где важно сохранить целостность системы TN-S или TN-C-S, обеспечивая безопасное заземление и равнопотенциальное соединение.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 16/1 латунная с креплениями по центру NO-122-18 служит для сборки и распределения нулевого рабочего (N) и защитного заземляющего (PE) проводников в распределительных щитах. Подходит для использования в жилых, коммерческих и промышленных объектах - например, в этажных щитках, щитах автоматизации, на производствах с высокой плотностью подключений.

Технические характеристики

• Сечение подключаемого проводника: 6–16 мм2 - позволяет подсоединять медные или алюминиевые провода стандартных сечений.
• Материал: латунь Л56 - обеспечивает хорошую электропроводность, коррозионную стойкость и прочность при многократном демонтаже.
• Толщина шины: 9 мм - достаточна для механической устойчивости и рассеивания тепла при нагрузке.
• Номинальный ток: 100 А - способна выдерживать длительную работу при максимальной нагрузке до этого значения.
• Количество точек подключения: 16 - 8 отверстий для входящих проводников (диаметром 6 мм) и 8 для отходящих (диаметром 4 мм).
• Поверхность контакта: необработанная - требует правильного затягивания винтов для гарантированного контакта; не покрыта антикоррозийным слоем.
• Способ монтажа: непосредственная установка - крепится болтами прямо на DIN-рейку или стенку щита через центральные отверстия.

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 16/1 латунная с креплениями по центру NO-122-18 совместима с большинством стандартных DIN-реек и щитовыми корпусами. Для монтажа используйте два болта M6 или аналогичные крепления, проходящие через центральные отверстия шины. Убедитесь, что поверхность установки плоская и не имеет деформаций.

Подключение проводов: входящие проводники (например, от главного ввода) заходят в отверстия Ø6 мм, отходящие - в Ø4 мм. Прижимные винты имеют скруглённую головку - они не режут жилы, даже при переизбытке момента затяжки. Однако рекомендуется использовать момент 0.8–1.2 Нм для медных проводов сечением до 16 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки и распределения. Латунь Л56 обеспечивает соответствие нормам по электробезопасности и термической стойкости. Шина не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая надёжность соединений благодаря материалу и форме винтов - снижается риск нагрева и окисления контактов.
• Удобная компактная форма с центральным креплением - легко фиксируется и не требует дополнительных адаптеров.
• Раздельные отверстия для входящих и выходящих проводников - позволяют организовать чёткую логику подключения и упрощают диагностику.
• Стандартные размеры отверстий - совместимы с популярными клеммниками и наконечниками типа НШВИ и НШВИ-2.

Ограничения применения

• Не предназначен для работы при температуре выше +70 C - возможна потеря механической прочности латуни и ослабление контактов.
• Не следует применять в условиях постоянной влажности без защиты (например, вне закрытых щитов) - необработанная поверхность подвержена окислению.
• Запрещено использование с алюминиевыми проводами без переходных наконечников - различие коэффициентов расширения может вызвать ослабление контакта.
• Не заменяет основную шину PE/N в системах с токами выше 100 А - требуется более мощная шина или параллельное подключение нескольких единиц.

Примеры использования

• Объединение всех нулевых проводников от розеток и освещения в квартирном щите.
• Сборка защитного заземления от оборудования на производстве - станков, насосов, конвейеров.
• Распределение PEN-проводника после входного автомата в щите дома с системой TN-C-S.
• Формирование группы заземления для электронных систем безопасности - видеонаблюдения, сигнализации.

Практические советы

• Перед установкой проверьте диаметр жил проводов - они должны свободно входить в отверстия без принудительного вдавливания.
• Используйте наконечники НШВИ для многожильных проводов - это предотвращает выпадение жил и улучшает контакт.
• После монтажа проверьте затяжку винтов через 1–2 недели - первые несколько дней возможно ослабление при “усадке” проводов.
• Если шина используется как PE, обязательно проведите её отдельным проводом к контуру заземления - не допускайте замыкания с N-шиной до точки разделения PEN.
• Для удобства обслуживания пометьте каждую клемму этикетками - особенно если шина используется одновременно как PEN и PE.
