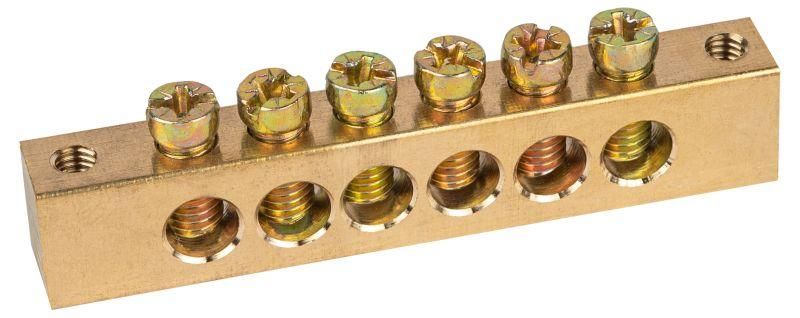

Шина NO-122-20 PEN земля-ноль 8х12мм 6/2 латунная крепеж по краям | Б0047235 ЭРА

Шина PEN земля-ноль 8х12мм 6/2 латунная крепеж по краям NO-122-20 от бренда ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Этот продукт сочетает прочную латунную основу, высокий допустимый ток и удобную компоновку, что делает его практичным решением для монтажа в распределительных устройствах.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 6/2 латунная крепеж по краям NO-122-20 используется для создания единой точки соединения нулевых рабочих (N) и защитных (PE) проводников в электрических щитках. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитах, распределительных пунктах, на производствах с автоматизированным оборудованием. Подходит для систем TN-C-S и TN-S, где требуется разделение PEN-проводника на N и PE после ввода.

Технические характеристики

• Материал: латунь Л56 - обеспечивает хорошую электропроводность и коррозионную стойкость
• Размеры шины: 8×12 мм - оптимальная толщина для механической прочности и теплоотвода
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Сечение подключаемого провода: до 22 мм2 - совместима с медными проводниками этого сечения
• Количество точек подключения: 6 - 2 больших отверстия для входящих проводов, 4 меньших для отходящих
• Диаметр отверстий: 7,5 мм (вход), 5 мм (выход) - позволяют использовать провода сечением до 22 мм2 и менее
• Поверхность контакта: необработанная - требует плотного затягивания винтов для надёжного контакта
• Толщина металла: 12 мм - гарантирует устойчивость к деформациям при многократном демонтаже
• Способ монтажа: непосредственная установка - крепится болтами прямо на DIN-рейку или стенку щита через краевые отверстия

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 6/2 латунная крепеж по краям NO-122-20 монтируется на DIN-рейку или крепится напрямую к корпусу щита с помощью краевых отверстий. Для подключения используются медные провода сечением до 22 мм2. Каждый проводник фиксируется винтом с круглой головкой - они не перекусывают жилы даже при переуплотнении. Учитывайте, что входные отверстия (Ø7,5 мм) рассчитаны на один крупный провод или несколько меньших, собранных в пучок; выходные (Ø5 мм) подходят для одиночных проводов до 10 мм2. Не используйте алюминиевые провода - материал шины несовместим с ними из-за электрохимической коррозии.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Латунь Л56 имеет достаточную проводимость и термостойкость для работы при температуре до +70C. Винты из оцинкованной стали защищены от окисления, но не рекомендуются для агрессивных сред (например, химических цехов). Шина не имеет защиты от случайного прикосновения - её следует устанавливать внутри закрытых щитов.

Преимущества

• Высокая надёжность соединений благодаря качественной латуни и продуманному дизайну винтов
• Уменьшение числа перемычек и скруток в щите - снижается риск плохого контакта
• Стандартные размеры отверстий обеспечивают совместимость с большинством популярных проводов
• Крепление по краям даёт гибкость в расположении - можно сместить шину в сторону для удобства маршрутов проводов
• Долгий срок службы - латунь не подвержена быстрой коррозии в нормальных условиях эксплуатации

Ограничения применения

• Не предназначен для постоянного погружения в воду или повышенной влажности - отсутствует IP-защита
• Запрещено применять с алюминиевыми проводами - возможна электрохимическая коррозия и потеря контакта
• Не подходит для токов выше 125 А - превышение вызывает нагрев и риск повреждения
• Не имеет изоляционных крышек - требует установки в закрытые щиты
• Не рекомендуется для частого демонтажа - многократное откручивание винтов может ослабить резьбу

Примеры использования

• Подключение всех нулевых проводов от розеток и освещения в квартирном щите
• Объединение защитных проводников от станков, насосов и конвейеров на производстве
• Формирование общей точки заземления перед вводом в домашнюю сеть
• Замена старых скруток в старых щитах для повышения безопасности

Практические советы

• Перед монтажом проверьте диаметр жил проводов - они должны свободно проходить в отверстия, но не болтаться
• Затягивайте винты равномерно, без лишнего усилия - латунь мягче стали, легко деформируется
• Используйте метизы того же типа, что указаны в спецификации - замена на другие может нарушить контакт
• При использовании нескольких шин в одном щите - располагайте их параллельно, чтобы не перегружать одну сторону
• После монтажа сделайте контрольную проверку тепловизором или тестером сопротивления - особенно важно при большой нагрузке
