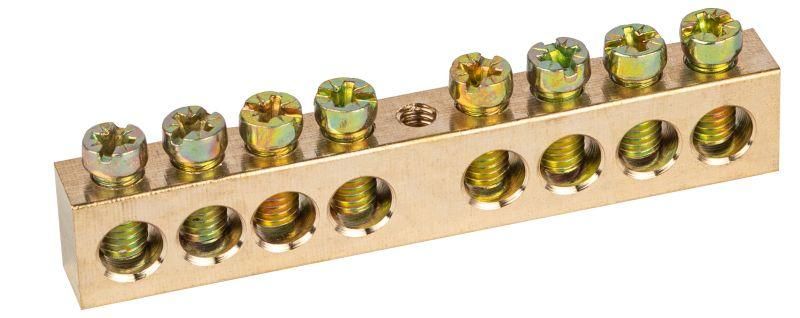

Шина NO-122-30 PEN земля-ноль 8х12мм 8/1 латунная крепеж по центру | Б0047245 ЭРА

Шина PEN заземление-ноль 8х12 мм 8/1 латунная крепеж по центру - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Произведена из латуни, рассчитана на ток до 125 А, подходит для постоянного использования в промышленных и жилых объектах. Артикул б0047245, бренд ЭРА.

Назначение и область применения

Шина PEN заземление-ноль 8х12 мм 8/1 латунная крепеж по центру используется для объединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Применяется в системах TN-C-S и TN-S, где требуется единая точка соединения всех заземляющих и нулевых жил. Подходит для установки в бытовых, коммерческих и промышленных электроустановках - например, в этажных щитах, щитах автоматики, на производствах с высокой плотностью кабельных подключений.

Технические характеристики

• Материал: латунь Л56 - высокая проводимость, коррозионная стойкость, прочность при нагреве
• Размеры шины: 8×12 мм - оптимальная площадь поперечного сечения для тока 125 А
• Номинальный ток: 125 А - допустимый длительный ток при нормальных условиях эксплуатации
• Количество контактов: 8 - 4 входных и 4 выходных отверстий
• Сечение подключаемого провода: 22 мм2 - максимальная площадь жилы, которую можно безопасно зажать
• Диаметр отверстий:
  • Входные: ø7,5 мм - для подключения основных N/PE проводников
  • Выходные: ø5 мм - для ответвлений к автоматам, УЗО, другим устройствам
• Толщина: 12 мм - обеспечивает механическую жесткость и теплоотвод
• Поверхность: необработанная - требует защиты от окисления при открытой установке
• Способ монтажа: непосредственная установка на DIN-рейку или через крепёж по центру

Совместимость и монтаж

Шина PEN заземление-ноль 8х12 мм 8/1 латунная крепеж по центру монтируется прямо на DIN-рейку или крепится болтом через центральное отверстие. Для подключения используются гибкие многожильные или одножильные медные провода сечением до 22 мм2. Винты имеют скруглённую головку - они не перекусывают жилы, даже при переобжатии. Крепёж выполнен из оцинкованной стали - устойчив к коррозии внутри щита. Не требует специального инструмента: достаточно обычного крестовой отвёртки. Убедитесь, что диаметр жилы не превышает 7,5 мм для входных и 5 мм для выходных отверстий - иначе соединение будет ненадёжным.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Латунь Л56 имеет хорошую термостойкость и не выделяет токсичных веществ при перегрузке. Шина не предназначена для работы в средах с агрессивными химикатами, паром или постоянной влагой - при таких условиях рекомендуется использовать корпус с IP-защитой.

Преимущества

• Уменьшает число отдельных проводов в щите - снижает хаос и упрощает диагностику
• Обеспечивает равномерный токовый поток между всеми подключенными цепями
• Стабильное соединение благодаря качественной латуни и продуманной форме винтов
• Поддерживает чёткую развязку N и PE - важно для безопасности и прохождения проверок
• Долговечен: латунь не ржавеет, не деформируется при температурных колебаниях

Ограничения применения

• Не предназначен для переменного тока выше 125 А - превышение вызывает перегрев
• Не работает в условиях повышенной влажности без герметизации - латунь может окисляться
• Не совместим с алюминиевыми проводниками - возможна гальванопара и разрушение контакта
• Не следует использовать как фазную шину - предназначена только для PEN-соединений
• Не имеет встроенной защиты от случайного прикосновения - требует установки в закрытые щиты

Примеры использования

• В квартирном щите: сборка всех нулевых проводов от розеток, освещения и бытовой техники
• На производстве: объединение защитных заземлений станков, конвейеров и пультов управления
• В офисных помещениях: централизованное подключение UZO и дифавтоматов
• При модернизации старых щитов: замена “скруток” на стандартизированное соединение

Практические советы

• Перед монтажом зачистите жилы до 10–12 мм - недостаточная длина снижает надёжность
• Затягивайте винты рукой до упора, затем слегка - не используйте ключи, чтобы не повредить резьбу
• Проверьте соответствие диаметра жилы и отверстия: слишком толстая жила не войдёт, слишком тонкая - будет люфт
• Если шина устанавливается вне закрытого щита - покройте её антикоррозийным составом на основе силикона
• При использовании нескольких шин - соблюдайте интервал между ними минимум 10 мм для лучшей вентиляции
• Артикул б0047245 - совпадает с сериями ЭРА; при заказе других брендов уточняйте геометрию крепления
