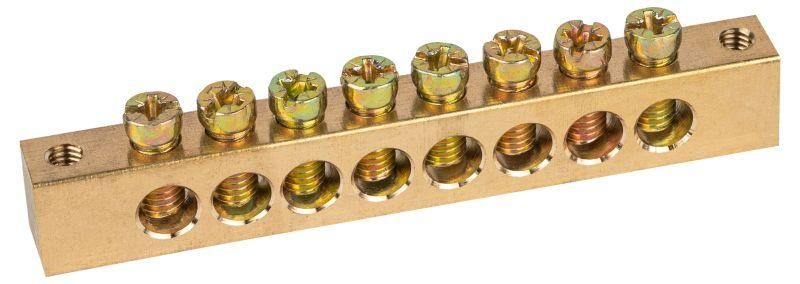

Шина NO-122-21 PEN земля-ноль 8х12мм 8/2 латунная крепеж по краям | Б0047236 ЭРА

Шина PEN земля-ноль 8х12мм 8/2 латунная с крепежом по краям, NO-122-21, ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Этот продукт сочетает прочную латунную основу, стандартизированные точки подключения и удобный монтаж - идеально подходит для сборки распределительных устройств в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 8/2 латунная с крепежом по краям, NO-122-21, ЭРА используется для создания единой точки соединения нулевых рабочих (N) и защитных (PE) проводников в электрощитах. Применяется в системах TN-C-S и TN-S, где требуется разделение или объединение этих функций. Подходит для установки в бытовых, офисных и производственных распределительных устройствах - например, на этажных щитах, в подъездных щитках, на станциях управления и автоматизированных линиях.

Технические характеристики

• Материал: латунь Л56 - высокая электропроводность и устойчивость к окислению
• Размеры шины: 8×12 мм - оптимальная площадь сечения для тока до 125 А
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Количество контактов: 8 точек подключения - 4 входа и 4 выхода
• Сечение подключаемого провода: 22 мм2 - совместима с медными проводниками этого сечения
• Диаметр отверстий:
  • Входные: Ø 7,5 мм - для подключения крупных проводов или многожильных кабелей
  • Выходные: Ø 5 мм - для отводов меньшего сечения
• Толщина: 12 мм - обеспечивает механическую жёсткость и теплоотвод
• Поверхность контактов: необработанная - требует правильного затягивания винтов для гарантии контакта
• Крепление: два отверстия по краям - для фиксации на DIN-рейке или стенке щита

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 8/2 латунная с крепежом по краям, NO-122-21, ЭРА монтируется непосредственно на поверхность щита или на DIN-рейку через крепёжные отверстия. Для установки используйте саморезы M4–M5. Убедитесь, что место монтажа свободно от других компонентов - шина имеет габариты, требующие минимум 50 мм свободного пространства вокруг. Подключение проводов осуществляется винтовыми зажимами; перед затяжкой зачистите жилы до 10–12 мм, чтобы избежать плохого контакта. Не допускается использование инструментов с острыми губками - они могут повредить латунную поверхность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шинных систем. Латунь Л56 обеспечивает стабильную работу при температуре от –25C до +70C. Контактные винты выполнены из оцинкованной стали с округлой головкой - предотвращают перекусывание многожильных проводов. Шина не содержит свинца и других запрещённых веществ, соответствует RoHS.

Преимущества

• Увеличивает срок службы соединений благодаря антикоррозийным свойствам латуни
• Снижает риск нагрева и возгорания за счёт достаточного сечения и равномерного распределения тока
• Облегчает диагностику и замену проводов - все цепи собраны в одном месте
• Замена нескольких ответвлений одной шиной экономит место внутри щита
• Фиксация по краям снижает риск деформации при частом обслуживании

Ограничения применения

• Не предназначен для работы при токе выше 125 А - превышение вызывает перегрев и разрушение контактов
• Не рекомендуется использовать в условиях постоянной влажности без защиты корпуса - хотя латунь устойчива, влага способна вызвать окисление контактов
• Не подходит для подключения алюминиевых проводов - материал рассчитан только на медь
• Необходимо соблюдать момент затяжки винтов - слишком слабый контакт увеличивает переходное сопротивление, слишком сильный - повреждает резьбу

Примеры использования

• Подключение всех PE-проводников от розеток в квартирном щите
• Объединение N-проводников от группы освещения и бытовой техники
• Сборка нулевой шины в промышленном щите управления насосной станцией
• Распределение защитного заземления между несколькими аппаратами на конвейере

Практические советы

• Перед установкой проверьте соответствие сечения провода - 22 мм2 максимум, меньше можно, больше - нельзя
• Используйте калиброванный ключ для затяжки винтов - не доверяйте “на глаз”
• После монтажа сделайте термографический контроль - найдите возможные горячие точки
• При необходимости удлинения цепи - используйте перемычки такого же сечения, не перегружайте один контакт двумя проводами
• Часто забывают про маркировку - обязательно пометьте входы и выходы, особенно если шина используется одновременно как PEN и PE
