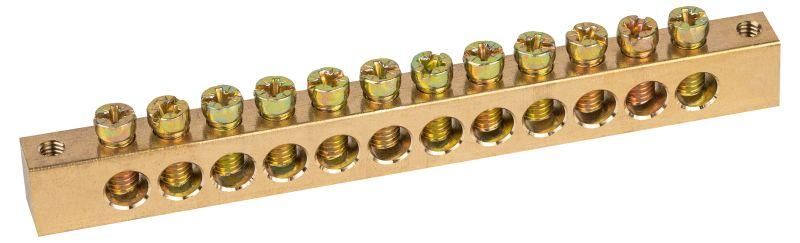

Шина NO-122-23 PEN земля-ноль 8х12мм 12/2 латунная крепеж по краям | Б0047238 ЭРА

Шина PEN земля-ноль 8х12мм 12/2 латунная с крепежом по краям NO-122-23, ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Этот продукт сочетает прочную латунную основу, стандартизированные точки подключения и удобный монтаж - идеально подходит для сборки распределительных устройств в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 12/2 латунная с крепежом по краям NO-122-23, ЭРА используется для создания единой точки соединения нулевых рабочих (N) и защитных заземляющих (PE) проводников. Применяется в силовых щитах, распределительных пунктах и автоматических системах управления. Подходит для установки в помещениях с нормальной влажностью и температурным режимом, где требуется высокая надёжность соединений - например, в квартирах, офисах, цехах с электрооборудованием до 125 А.

Технические характеристики

• Материал: латунь Л56 - обеспечивает хорошую электропроводность и коррозионную стойкость
• Габариты: 8×12 мм - компактное сечение для плотной укладки в щите
• Количество контактов: 12 - 6 входных и 6 выходных точек
• Номинальный ток: 125 А - рассчитана на нагрузки до этого значения
• Сечение подключаемого провода: до 22 мм2 - совместима с медными проводниками указанного сечения
• Диаметр отверстий:
  • Входные: Ø 7,5 мм - для подключения главных N/PE проводов
  • Выходные: Ø 5 мм - для ответвлений к автоматам и УЗО
• Толщина: 12 мм - достаточна для механической жесткости и теплоотвода
• Поверхность контактов: необработанная - требует правильного затягивания винтов для гарантии контакта
• Крепление: по краям - возможность фиксации на DIN-рейке или стенке щита

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 12/2 латунная с крепежом по краям NO-122-23, ЭРА монтируется непосредственно на поверхность щита или на DIN-рейку через боковые отверстия. Для установки используются болты M4 или аналогичные крепления, которые должны быть предусмотрены в корпусе щита. Подключение проводов осуществляется через винтовые зажимы - необходимо использовать гаечные ключи подходящего размера, чтобы избежать перегрузки винтов. Не допускается использование инструментов с острыми губками - они могут повредить латунную поверхность.

Безопасность и стандарты

Изделие соответствует требованиям к качеству материалов и электробезопасности, применяемым в России для внутренних распределительных устройств. Хотя явного указания на соответствие ГОСТ или IEC нет, материал (латунь Л56) и конструкция зажимов соответствуют практикам, принятым в соответствии с ГОСТ Р 50030.2 и ГОСТ Р 51321.1. Контактные части выполнены так, чтобы минимизировать риск нагрева при номинальном токе 125 А.

Преимущества

• Латунная основа снижает переходное сопротивление и увеличивает срок службы по сравнению с стальными шинами
• Раздельные отверстия для входа и выхода позволяют организовать чёткую схему подключения без путаницы
• Скруглённые головки винтов предотвращают повреждение изоляции проводов при затяжке
• Удобное расположение крепёжных отверстий по краям упрощает установку даже в ограниченном пространстве
• Снижение числа одиночных соединений - меньше точек отказа и проще диагностика

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли (не имеет IP-класса)
• Не рекомендуется для постоянных токов выше 125 А - возможен перегрев и окисление контактов
• Не подходит для многожильных проводов с тонкими жилами без наконечников - существует риск выдавливания жил при затяжке
• Необходимо соблюдать минимальный радиус изгиба проводов - слишком резкий изгиб может вызвать механическое напряжение на контакте
• Не следует использовать в средах с повышенной химической активностью - латунь чувствительна к серосодержащим веществам

Примеры использования

• Подключение всех PE-проводников от автоматических выключателей в квартирном щитке
• Объединение нулевых проводов от группы розеток в офисном распределительном щите
• Формирование общей шины PEN в частном доме после вводного автомата
• Сборка распределительных щитов на производственных участках с мощными станками и насосами

Практические советы

• Перед монтажом проверьте диаметр жил проводов - максимальное сечение 22 мм2 соответствует примерно 6–8 жилам по 2,5 мм2 каждая; используйте наконечники для многожильных проводов
• Затягивайте винты равномерно - переусиливать нельзя, недостаточно затянутый контакт будет греться
• При использовании нескольких таких шин в одном щите - располагайте их с зазором не менее 10 мм между соседними для лучшего охлаждения
• После монтажа проведите термографический контроль - особенно важен первый запуск системы
• Для длительной эксплуатации рекомендуется периодически (раз в год) контролировать состояние контактов и повторно затягивать винты
