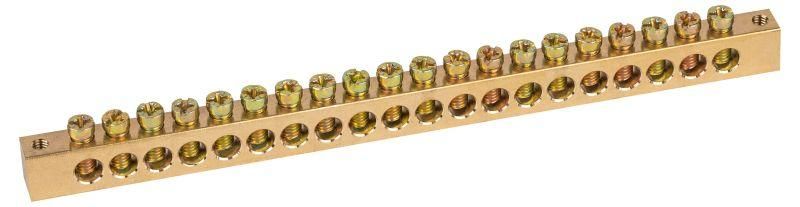

Шина NO-122-27 PEN земля-ноль 8х12мм 20/2 латунная крепеж по краям | Б0047242 ЭРА

Шина NO-122-27 PEN земля-ноль 8х12мм 20/2 латунная крепеж по краям - это надёжный элемент для объединения нулевых и защитных проводников в электрических щитах. Бренд ЭРА предлагает эту модель с латунными контактами и двойным креплением по краям, чтобы обеспечить прочное и долговечное соединение даже при высоких нагрузках.

Назначение и область применения

Шина NO-122-27 PEN земля-ноль 8х12мм 20/2 латунная крепеж по краям используется для сборки нулевого (PEN) и защитного заземления в распределительных щитах. Подходит для присоединения входящих и отходящих проводников в жилых, коммерческих и промышленных объектах. Применяется в системах TN-C-S и TN-S, где требуется единая точка соединения всех N- и PE-проводников.

Технические характеристики

• Номинальный ток: 125 А
• Сечение медного провода: до 22 мм2
• Размер шины: 8×12 мм
• Материал: латунь Л56
• Толщина: 12 мм
• Количество точек подключения: 20 (10 на каждой стороне)
• Диаметр отверстий для входящих проводов: 7,5 мм
• Диаметр отверстий для отходящих проводов: 5 мм
• Поверхность контакта: необработанная - требует правильного затягивания винтов
• Материал винтов: оцинкованная сталь
• Способ монтажа: непосредственная установка на DIN-рейку или через крепление по краям

Совместимость и монтаж

Шина NO-122-27 PEN земля-ноль 8х12мм 20/2 латунная крепеж по краям монтируется напрямую на DIN-рейку или фиксируется болтами через отверстия по краям. Для подключения используйте провода сечением до 22 мм2. Входящие провода (например, от основного ввода) подключаются через отверстия Ø7,5 мм, отходящие - через Ø5 мм. Винты имеют скруглённую головку - они не перекусывают жилы, но требуют равномерного момента затяжки. Убедитесь, что клеммы плотно прилегают к проводникам без зазоров.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электроустановках. Латунь Л56 обеспечивает хорошую проводимость и устойчивость к окислению. Контактная поверхность не покрыта антикоррозийным слоем - это снижает стоимость, но требует регулярной проверки состояния соединений в условиях повышенной влажности. Шина не предназначена для работы вне закрытых щитов или в агрессивных средах.

Преимущества

• Высокая теплостойкость латуни - выдерживает длительные нагрузки до 125 А
• Удобная компоновка: 20 точек подключения позволяют собирать сложные схемы без перемычек
• Крепление по краям даёт возможность установки в ограниченном пространстве
• Скруглённые винты защищают изоляцию и жилы проводов от повреждений
• Замена шины не требует переделки всей системы - совместима с большинством типовых щитов

Ограничения применения

• Не использовать в открытых помещениях или местах с постоянной влажностью - необработанная поверхность подвержена окислению
• Не применять для проводов сечением более 22 мм2 - риск перегрева и потери контакта
• Не заменять на шины с пластиковыми корпусами в цепях с током выше 100 А - латунь лучше рассеивает тепло
• Не допускать смешивания алюминиевых и медных проводов на одной шине без переходных вставок

Примеры использования

• Объединение нулевых проводов от автоматических выключателей в квартирном щите
• Сборка защитного заземления в промышленном щите управления станком
• Подключение PEN-проводника от вводного автомата ко всем контурам заземления
• Формирование общей точки заземления в распределительных пунктах многоквартирных домов

Практические советы

• Перед монтажом зачистите концы проводов до металлического блеска - особенно важно для необработанной поверхности шины
• Используйте торцевые крепления, если щит уже собран и нет места для установки на рейку
• Проверьте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - деформацию латуни
• При использовании в частных домах рекомендуется периодически (раз в год) контролировать температуру клемм термокамерой
• Шина NO-122-27 PEN земля-ноль 8х12мм 20/2 латунная крепеж по краям - оптимальна для щитов с 10–20 ответвлениями; при большем количестве - используйте две шины параллельно
