Шина NO-122-35 PEN земля-ноль 8х12мм 20/1 латунная крепеж по центру | Б0047251 ЭРА

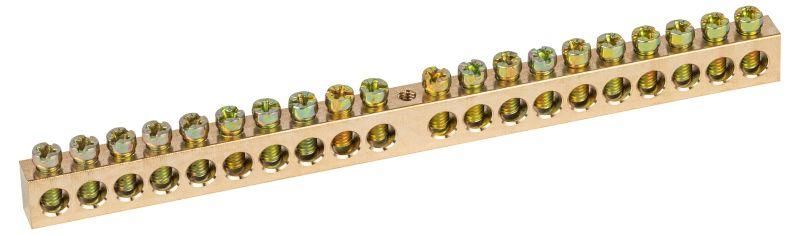

Шина PEN земля-ноль 8х12мм 20/1 латунная крепеж по центру NO-122-35, ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрических щитах. Благодаря латунной основе и 20 точкам подключения, эта шина обеспечивает стабильный ток до 125 А и удобную компактную сборку.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 20/1 латунная крепеж по центру NO-122-35, ЭРА используется для создания единой точки соединения нулевых (N) и защитных (PE) проводников в распределительных щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитках, щитах автоматики, на производствах с высокой плотностью подключений. Подходит для систем TN-C-S и TN-S, где требуется разделение N и PE после ввода.

Технические характеристики

• Сечение шины: 8×12 мм
• Материал: латунь Л56 - высокая проводимость и коррозионная стойкость
• Номинальный ток: 125 А
• Количество точек подключения: 20 (19 отходящих + 1 вводной)
• Диаметр отверстий для вводных проводников: 7,5 мм
• Диаметр отверстий для отходящих проводников: 5 мм
• Сечение подключаемого проводника: до 22 мм2
• Толщина шины: 12 мм
• Поверхность контакта: необработанная - требует правильного затягивания винтов
• Материал винтов: оцинкованная сталь, с округлой головкой для защиты изоляции
• Способ монтажа: непосредственная установка на DIN-рейку или через крепление по центру

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 20/1 латунная крепеж по центру NO-122-35, ЭРА монтируется прямо на DIN-рейку или крепится болтом через центральное отверстие. Для подключения используйте провода сечением до 22 мм2 - вводной проводник (до 7,5 мм) должен быть однопроволочным или многожильным с наконечником; отходящие - до 5 мм, допускают многожильные провода без наконечников, если правильно затянуты. Убедитесь, что винты затянуты моментом, достаточным для хорошего контакта, но без перегрузки - это предотвращает деформацию латуни.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления и нуля. Латунь Л56 обеспечивает устойчивость к окислению, а оцинкованные винты снижают риск электрохимической коррозии. Шина не имеет сертификации ATEX или IP - не предназначена для взрывоопасных сред или открытых площадок.

Преимущества

• Высокая проводимость латуни гарантирует минимальные потери энергии и нагрев даже при длительной нагрузке 125 А
• 20 точек подключения позволяют собирать сложные щиты без лишних перемычек
• Округлая форма винтов защищает изоляцию проводов от перекусывания
• Удобная компактная форма экономит место внутри щита
• Стандартные размеры отверстий совместимы с большинством бытовых и промышленных проводников

Ограничения применения

• Не использовать в условиях постоянной влажности, пыли или открытых помещениях - отсутствует защита IP
• Не применять для токов выше 125 А - возможен перегрев и деформация
• Запрещено подключение проводов сечением более 22 мм2 - не войдут в отверстия
• Не рекомендуется для частых демонтажей - латунь мягкая, резьба может выйти из строя
• Не подходит для подключения алюминиевых проводов без переходных наконечников

Примеры использования

• Объединение всех нулевых проводов от розеток и освещения в квартирном щите
• Распределение защитного заземления между корпусами станков, насосов и вентиляторов
• Центральная точка заземления в щите управления конвейера
• Подключение PEN-проводника от вводного автомата ко всем отходящим PE-проводам

Практические советы

• Перед монтажом проверьте диаметр проводов - вводной провод должен подходить под 7,5 мм, отходящие - под 5 мм
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надёжность контакта
• Затягивайте винты равномерно, без резких движений - латунь легко деформируется
• При использовании в щитах с большим числом подключений - располагайте шину рядом с вводом, чтобы минимизировать длину перемычек
• Проверяйте контакт год спустя - особенно при переменных нагрузках
• Шина PEN земля-ноль 8х12мм 20/1 латунная крепеж по центру NO-122-35, ЭРА не требует специального обслуживания, но регулярный контроль затяжки продлит срок службы
