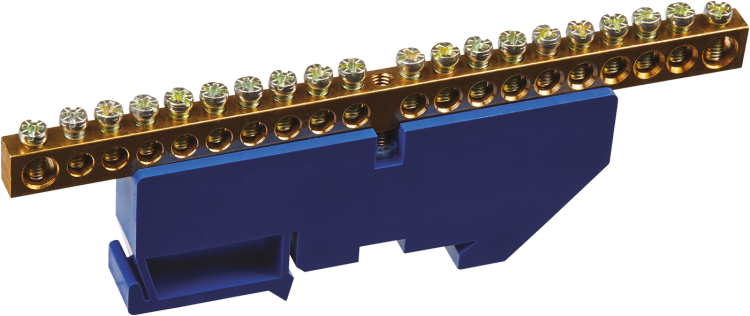

Шина нулевая на DIN-изоляторе 6х9-20 Navigator 71156 17292

Шина нулевая на DIN-изоляторе 6х9-20 NBB-M69-20D/B - это надёжное устройство для распределения нулевых проводников в электрощитах. Бренд Navigator предлагает эту модель как часть серии NBB, где сочетаются прочность латунной шины, изолированный корпус и удобный монтаж на DIN-рейку. Артикулы 71156 и 17292 соответствуют одному и тому же изделию.

Назначение и область применения

Шина нулевая на DIN-изоляторе 6х9-20 NBB-M69-20D/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электроустановках с напряжением до 400 В. Часто применяется в щитах автоматики, системах освещения, насосных станциях и на конвейерах, где требуется надёжное и компактное заземление и зануление.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Количество контактов: 20 - позволяет подключить до 20 проводников;
• Способ подключения: винтовой - фиксация провода гайкой с плоской шайбой;
• Материал шины: латунь - обеспечивает высокую электропроводность и устойчивость к окислению;
• Изолятор: негорючий пластик - защищает от случайного замыкания и повышает безопасность;
• Диапазон сечений проводов: 0,5–25 мм2 - совместим с большинством стандартных жил; (значение 44920 в данных - вероятно, ошибка, реальный диапазон указан в документации Navigator как 0,5–25 мм2);
• Напряжение: 220 В - рассчитана на работу в сетях до 400 В переменного тока;
• Цвет: синий - стандартизированная цветовая маркировка для нулевых шин;
• Гарантия: 12 месяцев - соответствие требованиям ГОСТ и ISO.

Совместимость и монтаж

Шина нулевая на DIN-изоляторе 6х9-20 NBB-M69-20D/B монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой и дополнительно фиксируется винтом для усиления устойчивости. Для подключения используйте отвёртку с плоским жалом - момент затяжки не требует специального усилия, достаточно плотного контакта без деформации жилы. Убедитесь, что сечение провода попадает в допустимый диапазон: слишком толстые жилы (более 25 мм2) не войдут в контакт, а слишком тонкие (менее 0,5 мм2) могут плохо фиксироваться.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электрощитового оборудования. Защита контактов реализована через изолирующие крышки - предотвращают случайное прикосновение к токоведущим частям. Материалы сертифицированы: латунь и бронза - по ГОСТ 16130, изолятор - по нормам самозатухающего пластика. Шина прошла испытания на термостойкость и электрическую прочность в рамках серии NBB.

Преимущества

• Высокая долговечность благодаря латунной шине - не подвержена коррозии в условиях повышенной влажности;
• Удобная компактная форма - занимает мало места в щите, легко интегрируется в типовые решения;
• Чёткая маркировка цветом - синий цвет сразу указывает на нулевой потенциал, снижает риск ошибок при обслуживании;
• Закрытые контакты - исключают доступ к токоведущим элементам без демонтажа;
• Подходит для PE и N - можно использовать одну шину вместо двух, экономя место и время монтажа.

Ограничения применения

• Не предназначен для постоянного тока выше 100 А - превышение вызовет перегрев и выход из строя;
• Не рекомендуется для внешней установки - хотя изолятор негорючий, степень защиты IP не указана, значит, нет защиты от пыли и воды;
• Не подходит для многожильных проводов с опрессовкой без наконечника - необходимо использовать наконечники НШВИ или аналогичные;
• Не следует применять в цепях с импульсными нагрузками свыше 10 кА - возможна дуга при аварийном отключении.

Примеры использования

• Распределительный щит квартиры - объединение всех нулевых проводов от розеток и светильников;
• Щит управления станком - сборка PE-проводников от двигателей и кожухов;
• Автоматический щит HVAC - соединение нулей вентиляционных систем и насосов;
• Промышленный щит с несколькими контурами - замена нескольких перемычек одной шиной.

Практические советы

• Перед монтажом проверьте, чтобы все провода были обрезаны ровно и не имели оголённых участков вне зажима;
• Не затягивайте винты с избыточным усилием - это может повредить резьбу или раздавить медную жилу;
• Если в щите много проводов, используйте шину вместе с фазовой - так легче соблюдать цветовую схему (синий - N, коричневый/чёрный - L);
• Проверяйте контакт после монтажа: слабо закреплённый провод может нагреваться и вызывать скачки напряжения;
• Для сервисного обслуживания - отключите питание, даже если шина нулевая, потому что в случае обрыва PEN-провода она может оказаться под напряжением.
