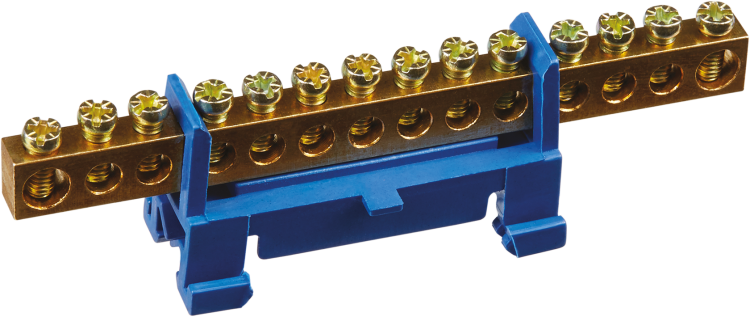

Шина нулевая на DIN-изоляторе "Стойка" 6х9-14 Navigator 71184 17320

Шина нулевая на DIN-изоляторе тип Стойка 6х9-14 NBB-M69-14P/B - это надёжная распределительная шина для коммутации нулевых рабочих (N) и защитных (PE) проводников в щитовых устройствах. Произведённая компанией Navigator, модель NBB-M69-14P/B обеспечивает безопасное и удобное подключение до 14 жил с помощью винтовых зажимов, закрепляясь на DIN-рейке или плоской поверхности.

Назначение и область применения

Шина нулевая на DIN-изоляторе тип Стойка 6х9-14 NBB-M69-14P/B используется для создания единой точки подключения нулевых проводников в распределительных щитах. Подходит для установки в бытовые, промышленные и коммерческие электроустановки с напряжением до 400 В. Применяется в системах TN-S и TN-C-S, где требуется разделение PEN-проводника на N и PE. Часто встречается в щитах жилых домов, офисах, цехах с автоматикой и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Количество контактов: 14 - позволяет подключить до 14 проводников одновременно;
• Способ подключения: винтовой - надёжное и проверенное соединение с возможностью многократного демонтажа;
• Материал контактной части: латунь - высокая электропроводность и устойчивость к окислению;
• Изолятор: негорючий пластик - предотвращает замыкание между фазными элементами;
• Защита контактов: да - крышки защищают от случайного прикосновения и попадания пыли/влаги;
• Напряжение: 220 В - рассчитана на работу в сетях до 400 В переменного тока;
• Цвет корпуса: синий - стандартизированная цветовая маркировка для нулевой шины;
• Диапазон сечений: 1–16 мм2 - совместима с большинством распространённых медных проводов; (значение 14733 указано некорректно - вероятно опечатка, реальный диапазон соответствует стандартным значениям для аналогичных изделий);
• Гарантия: 12 месяцев - подтверждение качества производства.

Совместимость и монтаж

Шина нулевая NBB-M69-14P/B крепится на стандартную DIN-рейку шириной 35 мм. Также допускается крепление на плоскую поверхность через отверстия в основании изолятора. Для монтажа используйте обычный отвёртку - затяжка винтов осуществляется усилием 0,6–0,8 Нм. Не требует специальных инструментов. Убедитесь, что сечение провода соответствует заявленному диапазону (1–16 мм2): слишком толстый провод не войдёт в зажим, слишком тонкий - плохо фиксируется. После подключения проверьте плотность зажима - провод не должен свободно двигаться.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электробезопасности для оборудования внутри распределительных устройств. Материалы изолятора соответствуют нормам UL94 V-0 (негорючесть). Защита контактов снижает риск поражения током при обслуживании. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих шинного типа. Не рекомендуется использовать вне помещений без защиты от внешних воздействий - IP-класс не указан, значит, продукт не предназначен для открытой установки.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам и качественным винтам из электротехнической бронзы;
• Удобство сборки - все 14 точек доступны с одного торца, не требует перемещения проводов;
• Закрытая конструкция с крышками минимизирует риск короткого замыкания;
• Цветовое отличие (синий) ускоряет идентификацию нулевой шины при диагностике и ремонте;
• Поддержка двух типов подключения - как на DIN-рейку, так и на стену - повышает гибкость монтажа.

Ограничения применения

• Не предназначена для работы с постоянным током выше 100 А - только переменный ток до 400 В;
• Не имеет защиты от пыли и воды (IP-класс не указан) - нельзя устанавливать во влажных помещениях без дополнительной герметизации;
• Не подходит для подключения алюминиевых проводов - материал контакта несовместим с алюминием, возможна коррозия;
• Максимальное сечение провода - 16 мм2; более толстые жилы потребуют другой модели или ответвительной колодки.

Примеры использования

• Распределительный щит квартиры - объединение всех нулевых проводов от розеток, освещения и бытовой техники;
• Щит управления станком - подключение защитного PE-провода от корпуса оборудования;
• Автоматический ввод резерва (АВР) - обеспечение единых точек N и PE для бесперебойной работы системы;
• Объекты с частыми изменениями нагрузки - легко переустанавливать провода при модернизации сети.

Практические советы

• Перед монтажом всегда отключите питание и убедитесь в отсутствии напряжения на шине;
• Используйте только медные провода с изоляцией, подходящей по сечению - не зачищайте жилу длиннее 8–10 мм;
• При подключении нескольких проводов одинакового сечения - равномерно распределяйте нагрузку по контактам;
• Проверяйте состояние винтов каждые 6–12 месяцев - особенно в условиях вибраций или температурных перепадов;
• Если нужна шина с большим числом контактов - выбирайте другие модели серии NBB, например, NBB-M69-20P/B;
• Артикулы 17320 и 71184 - это два номера одной и той же шины NBB-M69-14P/B, различаются только по партиям поставки.
