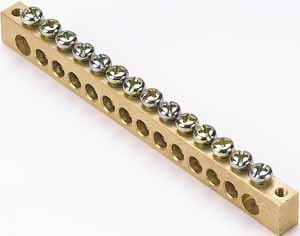

Шина нулевая 14 групп/крепеж по краям, сеч. 8x12 | 32006DEK DEKraft APC

Шина нулевая 14 групп, крепеж по краям, сечение 8x12 мм от DEKraft (арт. 32006dek) - это надёжный распределительный элемент для создания нескольких точек подключения нулевого провода в щитовой. Подходит для сборки силовых щитов в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Шина нулевая используется для равномерного распределения нулевого проводника (N) между несколькими потребителями - автоматами, УЗО, дифавтоматами. Обеспечивает неразрывную цепь от вводного заземления до каждой точки нагрузки. Применяется в распределительных щитах для разделения рабочего и защитного нуля (PEN → PE + N), что соответствует требованиям ПУЭ и ТР ТС 004/2011. Особенно актуальна при модернизации старых щитов и сборке новых систем TN-S и TN-C-S.

Технические характеристики

• Количество контактных зажимов: 14
• Номинальный ток: 125 А
• Напряжение: 220 В
• Сечение шины: 8×12 мм
• Материал: электротехническая бронза - высокая проводимость, устойчивость к окислению
• Толщина металла: 8 мм - гарантирует механическую прочность и минимальное нагревание при нагрузках
• Длина: 121 мм
• Диапазон сечений подключаемых проводов: 1,5–16 мм2
• Способ монтажа: на DIN-рейку через крепление по краям
• Нормативный документ: ТР ТС 004/2011

Совместимость и монтаж

Шина нулевая DEKraft (арт. 32006dek) монтируется на стандартную DIN-рейку шириной 35 мм. Крепление выполнено по краям - два фиксирующих выступа обеспечивают устойчивость даже при значительном числе подключённых проводов. Для соединения используются болты M4 с гайками, входящими в комплект. Подключение проводов - с помощью кольцевых наконечников или изолированных жил, зачищенных на 8–10 мм. Максимальное количество проводов - 14, каждый зажим рассчитан на один проводник. Не допускается перегрузка одного зажима двумя проводами.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и имеет сертификацию на соответствие нормам для электроустановок в РФ и ЕАЭС. Бронзовая основа не содержит свинца и других токсичных компонентов. Температурный режим работы - от -40C до +70C. Гарантирована безопасная работа при длительной нагрузке до 125 А без перегрева.

Преимущества

• Высокая проводимость бронзы снижает потери энергии и риск перегрева
• Жесткая конструкция предотвращает деформацию при многократных подключениях
• Чётко промаркированные зажимы упрощают идентификацию цепей
• Стандартные размеры совместимы с большинством типовых щитов
• Комплектация: одна шина, 14 болтов и гаек - всё необходимое для установки

Ограничения применения

• Не предназначена для подключения проводов сечением менее 1,5 мм2 или более 16 мм2 - возможен плохой контакт или повреждение зажима
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Не является изолированной шиной - после монтажа необходимо соблюдать правила безопасности при работе под напряжением
• Не применяется в качестве заземляющей шины (PE) без проверки целостности цепи и согласования с проектом

Примеры использования

• Подключение 14 автоматических выключателей в квартирном щите с разделением PEN на PE и N
• Распределение нуля на конвейерах, насосных станциях, освещении в производственных помещениях
• Сборка этажных щитов в многоэтажных домах с использованием УЗО
• Обновление старых щитов вместо перемычек из проводов - повышает надёжность и удобство обслуживания

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в диапазоне 1,5–16 мм2 - иначе контакт будет ненадёжным
• Затягивайте болты усилием 0,5–0,7 Нм - переусиливать нельзя, можно повредить резьбу
• После установки протестируйте каждое соединение тестером на сопротивление - идеальный результат: менее 0,01 Ом
• При сборке щита используйте маркировочные бирки - особенно важно при наличии нескольких нулевых шин (рабочий и защитный нуль)
• Шина нулевая 14 групп, крепеж по краям, сечение 8x12 мм от DEKraft (арт. 32006dek) продается в упаковке по 10 штук - оптимально для крупных заказов и запаса на будущее
