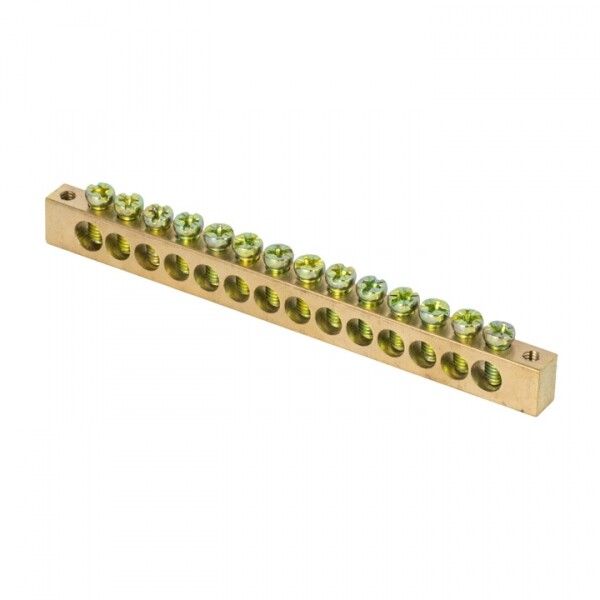

Шина PEN "ноль-земля" (8х12мм) 14 отверстий латунь крепеж по краям розничный стикер EKF PROxima | sn0-125-14-k-r

Шина PEN EKF PROxima sn0-125-14-k-r - это надёжное решение для объединения нулевых и заземляющих проводников в распределительных щитах. Латунная контактная группа, винтовое подключение и компактный форм-фактор делают её удобной для монтажа в условиях промышленного оборудования и НКУ.

Назначение и область применения

Шина PEN EKF PROxima sn0-125-14-k-r используется для создания единой точки соединения нулевого провода (N) и защитного заземления (PE) в электрических щитах. Применяется в промышленных распределительных устройствах (НКУ), силовых щитах, пультах управления и других системах, где требуется надёжное и безопасное заземление нескольких цепей.

Технические характеристики

• Количество контактов: 14 - можно подключить до 14 проводников
• Размер шины: 8×12 мм - компактная форма для плотной укладки в щите
• Номинальный ток: 125 А - выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380–400 В
• Диапазон сечений проводов: 2,5–16 мм2 - совместима с большинством стандартных жил
• Материал: латунь с оцинкованным покрытием - обеспечивает долговечность и устойчивость к окислению
• Температурный диапазон: от –40 до +105 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого щита
• Подключение: винтовое - фиксация проводов с помощью болтов
• Цвет: латунь - естественный металлический оттенок, не требует окраски

Совместимость и монтаж

Шина PEN EKF PROxima sn0-125-14-k-r крепится к DIN-рейке через изоляторы (не входят в комплект). Монтаж выполняется с использованием винтов, расположенных по краям корпуса. Для правильной сборки:

• Изоляторы должны быть установлены перед креплением шины - они предотвращают замыкание на корпус щита
• Винты имеют круглое основание - исключают перерезание жилы при затяжке
• Затягивайте винты усилием, достаточным для надёжного контакта, но без перегрузки - чтобы не повредить латунную пластину
• Провода сечением менее 2,5 мм2 рекомендуется заизолировать или использовать наконечники - для лучшего контакта

Безопасность и стандарты

Шина соответствует требованиям к безопасности для внутреннего монтажа в электроустановках. Огнестойкие изоляторы из самозатухающего пластика снижают риск распространения пламени. Оцинкованная сталь винтов и латунь с антикоррозийным покрытием обеспечивают долговечность даже при переменной влажности. Устройство не предназначено для открытой установки - использование вне щита запрещено.

Преимущества

• Одновременная работа с медными и алюминиевыми проводниками благодаря оцинкованному покрытию - не нужен переходной элемент
• Высокая теплопроводность латуни - минимизирует нагрев при длительной нагрузке
• Чёткая разметка 14 точек - упрощает организацию проводки и обслуживание
• Круглое основание винта - защищает изоляцию провода от механического повреждения
• Компактный размер - экономит место в щите при высокой плотности подключений

Ограничения применения

• Не применяется на открытом воздухе - степень защиты IP00 не защищает от влаги и пыли
• Не подходит для подключения проводов меньше 2,5 мм2 без наконечников - возможен плохой контакт
• Требует обязательной установки на изоляторы - прямое крепление к металлическому щиту вызывает КЗ
• Не предназначен для частого демонтажа - многократная затяжка винтов может деформировать латунную пластину

Примеры использования

• Объединение нулей и заземлений в щитах автоматизации станков
• Распределение PE-проводников в распределительном пункте промышленного цеха
• Формирование общей шины N+PE в щитах освещения и вентиляции
• Монтаж в щитах управления насосными станциями и конвейерными линиями

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 2,5–16 мм2 - не используйте более толстые жилы
• При подключении алюминиевых проводов слегка протрите поверхность наждаком - удалите оксидную плёнку
• Не забудьте про изоляторы - без них шина будет замыкать на корпус, что опасно!
• При необходимости увеличить количество точек - используйте несколько шин PEN EKF PROxima sn0-125-14-k-r параллельно
• Проверяйте затяжку винтов после первого включения - термические циклы могут ослабить контакт
