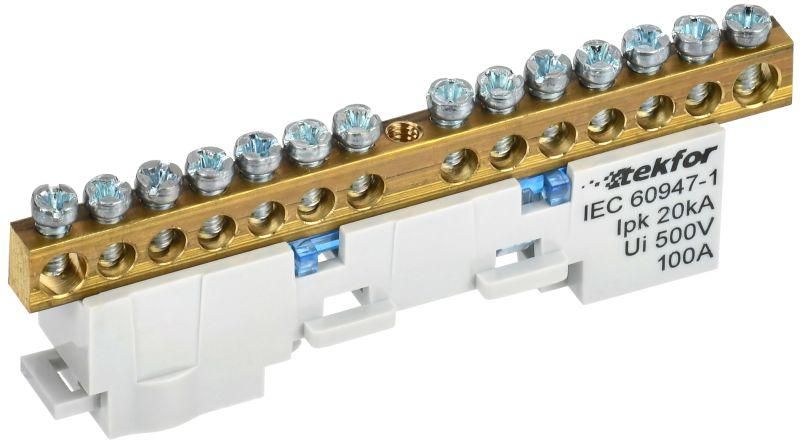

Шина нулевая N изол. на универс. держ. 6х9-14-С TEKFOR IEK TF-NN10-14-KL-K07

Шина нулевая N изолированная на универсальном держателе 6x9-14-С от IEK (ИЭК), артикул tf-nn10-14-kl-k07, предназначена для надёжного и безопасного распределения нулевого провода в электрощитах и технологических установках. Эта модель сочетает изоляцию, прочный крепёж и совместимость с распространёнными сечениями проводов.

Назначение и область применения

Шина нулевая N изолированная на универсальном держателе 6x9-14-С используется для создания централизованной точки подключения нулевых (N) и защитных (PE) проводников. Подходит для монтажа в распределительных щитах жилых, коммерческих и промышленных объектов. Также применяется в составе технологического оборудования - например, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Прижимные винты: оцинкованная сталь - защищены от коррозии
• Изолятор: негорючий пластик - повышает безопасность при перегрузках и КЗ
• Рабочая температура: от –40 C до +50 C
• Максимальная относительная влажность: 90% (без конденсации)
• Подключение: для проводов сечением 6–14 мм2
• Форма крепления: универсальный держатель - позволяет закрепить шину на DIN-рейке 35 мм

Совместимость и монтаж

Шина нулевая N изолированная на универсальном держателе 6x9-14-С совместима с любыми стандартными DIN-рейками шириной 35 мм. Установка происходит путём защёлкивания - никаких дополнительных крепёжных элементов не требуется.

При подключении медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает выдавливание жил при затяжке винтов и гарантирует надёжный контакт. Одножильные провода можно подключать напрямую.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок низкого напряжения. Негорючий изолятор снижает риск возгорания при аварийных режимах. Шина не содержит свинца и других токсичных материалов, что делает её экологически безопасной для эксплуатации в помещениях с людьми.

Преимущества

• Универсальный держатель - быстрый монтаж на DIN-рейке без инструментов
• Изолированный корпус - минимизирует риск случайного контакта с токоведущими частями
• Латунные контакты - долговечность и стабильное сопротивление даже при постоянных нагрузках
• Высокая степень защиты от внешней среды - работает в условиях высокой влажности и низких температур

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический гальванический эффект и потеря контакта
• Не рассчитана на ток выше 100 А - максимальная допустимая нагрузка зависит от сечения подключаемого провода
• Не следует использовать в местах с постоянным воздействием открытого пламени или агрессивных химикатов

Примеры использования

• Центральная точка подключения нулевых проводов в квартирном щите
• Распределение PE-проводника в промышленном щите управления насосной станцией
• Объединение нулей в пульте управления конвейерной линией
• Монтаж в щитах наружной установки при условии соблюдения IP-класса самого щита

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 6–14 мм2 - меньшие или большие значения могут вызвать плохой контакт или повреждение винта
• При использовании многожильных проводов всегда используйте наконечники-гильзы - это продлит срок службы соединения
• Затягивайте винты усилием, достаточным для плотного контакта, но без перегрузки - переусилие может повредить резьбу
• Шина нулевая N изолированная на универсальном держателе 6x9-14-С от IEK (ИЭК) легко заменяет несколько одиночных клемм - экономит место и время при сборке щита
