Шина нулевая N в комб. изол. "Стойка" 6х9-7+7-Ч TEKFOR IEK TF-NN10-77-DP-K02

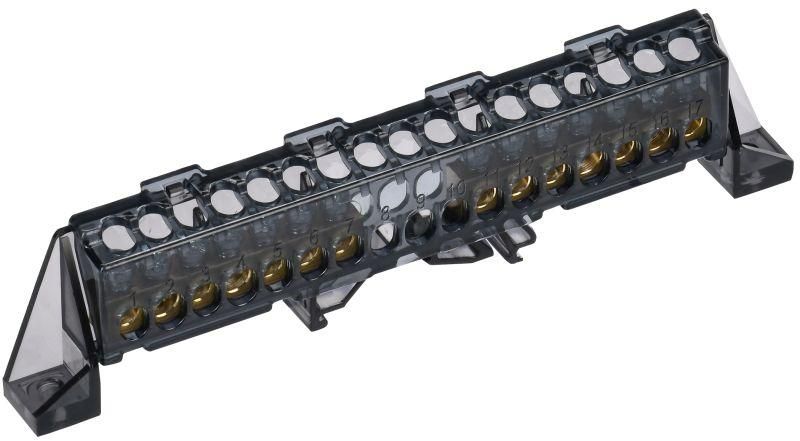

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-(7+7)-Ч IEK - это надёжное решение для организации нулевого и защитного заземления в распределительных щитах. Разработана на базе серии TEKFOR, артикул tf-nn10-77-dp-k02 обеспечивает устойчивое соединение до 14 проводников сечением до 16 мм2 при рабочем токе до 100 А.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-(7+7)-Ч IEK используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки на DIN-рейку в бытовых, промышленных и коммерческих распределительных устройствах. Может применяться как в новых монтажах, так и при модернизации существующих систем.

Технические характеристики

• Тип изделия: шина нулевая с изолятором
• Количество контактных точек: 14
• Рабочий ток: 100 А
• Диапазон сечений проводников: до 16 мм2
• Материал контактов: латунь
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Тип поверхности: необработанная (без покрытия)
• Условия эксплуатации: температура от –40 C до +50 C, влажность до 90%

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-(7+7)-Ч IEK устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения рекомендуется использовать многожильные медные провода с наконечниками-гильзами - это предотвращает деформацию жил при затяжке винта и снижает риск перегрева. Каждый контакт рассчитан на один провод; одновременное подключение нескольких проводов под одним винтом запрещено. Расстояние между центрами контактов соответствует стандартному шагу 9 мм.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям безопасности: латунные контакты обеспечивают хорошую проводимость и устойчивость к окислению, негорючий изолятор препятствует распространению пламени. Шина соответствует общепринятым нормам для оборудования внутри распределительных устройств, однако сертификация по ГОСТ/IEC явно не указана - при проектировании важно проверить соответствие проектным документам.

Преимущества

• Высокая плотность контактов - 14 точек на одной шине, экономит место в щите
• Стандартный форм-фактор совместим с большинством DIN-корпусов
• Латунные контакты обеспечивают долговечность даже при частых подключениях
• Изолирующая стойка исключает случайное замыкание на корпус или соседние элементы
• Подходит для работы в условиях высокой влажности и низких температур

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможна коррозия и плохой контакт
• Не допускается использование без наконечников при работе с многожильными медными проводами
• Не рассчитана на ток выше 100 А - превышение нагрузки вызывает перегрев и выход из строя
• Не применяется в качестве фазной шины - только для N и PE
• Не имеет защиты от внешнего воздействия (не IP-rated); требует установки в закрытые щиты

Примеры использования

• Объединение нулевых проводов в квартирном щите после УЗО
• Подключение защитных заземлителей в промышленном щите управления станком
• Распределение PEN-проводника в системе TN-C-S
• Формирование общей шины заземления в распределительном пункте объекта

Практические советы

• Перед монтажом всегда проверяйте сечение провода - максимальное 16 мм2, меньшие значения также подходят
• Затягивайте винты моментом, достаточным для надёжного контакта, но без перегрузки - используйте отвертку с ограничителем крутящего момента
• После монтажа проверьте все соединения визуально и термографически при нагрузке - особенно важна первичная диагностика
• При использовании в помещениях с повышенной влажностью дополнительно контролируйте состояние контактов каждые 6–12 месяцев
• Артикул tf-nn10-77-dp-k02 можно сочетать с другими шинами серии TEKFOR для создания многоуровневых решений
