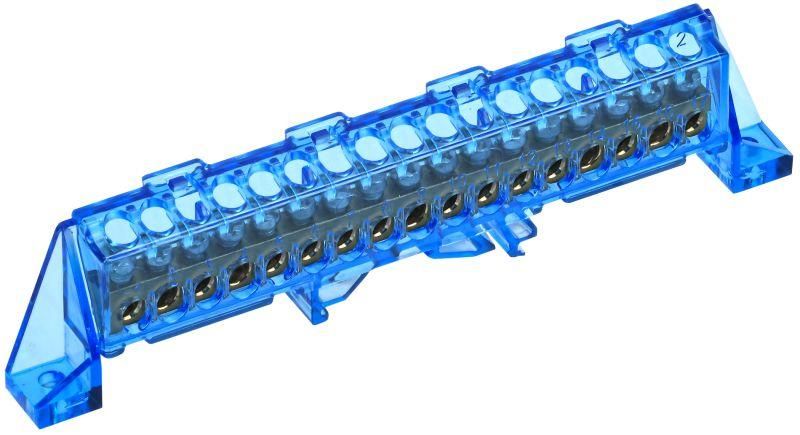

Шина нулевая N в комб. изол. "Стойка" 6х9-17-С TEKFOR IEK TF-NN10-17-DP-K07

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-17-С от IEK (ИЭК), артикул tf-nn10-17-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в силовых щитах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа выдерживает нагрузку до 100 А.

Назначение и область применения

Шина используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для монтажа в распределительных устройствах жилых, промышленных и коммерческих объектов. Также применяется в технологическом оборудовании - например, на станках, конвейерах, системах автоматизации, где требуется организованное и безопасное заземление и зануление.

Технические характеристики

• Тип изделия: Шина нулевая N в комбинированном DIN-изоляторе
• Количество контактов: 17 - позволяет подключить до 17 проводников
• Номинальный ток: 100 А - максимальная допустимая нагрузка на шину
• Диапазон сечений проводников: 16 мм2 - подходят провода сечением до 16 квадратных миллиметров
• Материал контактов: Латунь - высокая проводимость и устойчивость к коррозии
• Материал изолятора: Негорючий пластик - повышает пожаробезопасность
• Прижимные винты: Оцинкованная сталь - устойчивы к окислению
• Тип поверхности: Необработанная - требует осторожности при монтаже, чтобы не повредить контактную плоскость
• Рабочая температура: От –40 C до +50 C
• Относительная влажность: До 90 % без конденсации

Совместимость и монтаж

Шина устанавливается на стандартную DIN-рейку шириной 35 мм. Каждый контакт имеет винтовой зажим с отверстием под крестовую отвёртку. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и снижение качества контакта. Диаметр отверстия под винт соответствует стандартным гильзам для сечения 16 мм2. Установка выполняется без инструментов - просто защёлкивается на рейку.

Безопасность и стандарты

Изолятор изготовлен из самозатухающего материала, что соответствует требованиям пожарной безопасности. Конструкция не содержит свинца и других запрещённых веществ. Соответствует общепринятым нормам для внутреннего электрооборудования, однако сертификация по ГОСТ/IEC не указана в данных - рекомендуется проверять наличие документации на конкретный партии.

Преимущества

• Объединяет функции шины и изолятора - экономит место в щите
• Высокая плотность контактов (17 точек) - минимизирует количество элементов в сборке
• Латунные контакты обеспечивают долговечность даже при частых подключениях
• Удобный монтаж на DIN-рейку - совместим с большинством типовых щитов
• Стандартный шаг между контактами - упрощает прокладку проводов

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен риск ослабления контакта
• Не рассчитана на ток выше 100 А - превышение вызывает перегрев и выход из строя
• Не использовать во взрывоопасных зонах - отсутствует специальная защита
• Не применять при влажности выше 90 % или наличии постоянного конденсата - риск коррозии контактов
• Необходимо соблюдать минимальный зазор между соседними шинами - не менее 10 мм для предотвращения пробоя

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах ЖКХ
• Зануление корпусов оборудования на заводе - связь всех PE-проводников через одну точку
• Сборка щита управления насосной станцией
• Формирование нулевой шины в щитах солнечных электростанций
• Монтаж в щитах HVAC-систем - для заземления вентиляторов и контроллеров

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не превышают 16 мм2
• Используйте только наконечники типа НШВИ или НШВИ-2 для многожильных проводов
• Затягивайте винты равномерно - не переусердствуйте, чтобы не повредить резьбу
• После монтажа проверьте контакт - легкий дергающий тест каждого провода покажет надёжность соединения
• При использовании нескольких шин в одном щите - располагайте их с зазором не менее 10 мм друг от друга
• Артикул tf-nn10-17-dp-k07 - совместим с другими изделиями серии TEKFOR от IEK; можно заменить аналогичными моделями той же серии
