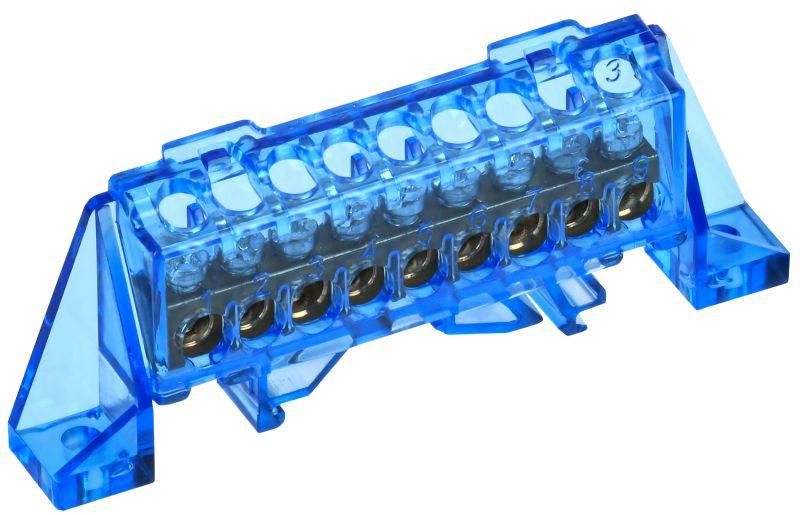

Шина нулевая N в комб. изол. "Стойка" 6х9-9-С TEKFOR IEK TF-NN10-09-DP-K07

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-9-С от IEK (ИЭК), артикул tf-nn10-09-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах и технологических системах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует устойчивый токовый контакт.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-9-С используется для создания централизованной точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, промышленных и коммерческих электроустановках. Может применяться в составе автоматических выключателей, УЗО, дифференциальных автоматов и других устройств, требующих группового подключения нуля.

Технические характеристики

• Количество контактов: 9 - позволяет подключить до девяти проводников;
• Номинальный ток: 100 А - рассчитана на работу с нагрузками до этого значения;
• Диапазон сечений проводников: 16 мм2 - максимальное сечение, которое можно зафиксировать одним винтом;
• Материал контактов: латунь - обеспечивает высокую электропроводность и долговечность;
• Материал изолятора: негорючий пластик - повышает пожаробезопасность и предотвращает пробой;
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких условий;
• Относительная влажность: до 90 % - допустимо использование в помещениях с повышенной влажностью, кроме постоянного воздействия воды.

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-9-С монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой, что исключает необходимость дополнительных крепёжных элементов. Для подключения:

• Медные многожильные провода должны быть обжаты наконечниками-гильзами - без них возможна потеря контакта или перегрев;
• При использовании одножильных проводов - гильзы не обязательны, достаточно плотного затягивания винта;
• Максимальное сечение - 16 мм2; провода большего сечения не поместятся;
• Прижимные винты изготовлены из оцинкованной стали - не требуют специального обслуживания, но не рекомендуются для агрессивных сред (например, химически активных помещений).

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутренних электромонтажных работ. Негорючий изолятор снижает риск возгорания при перегрузке. Шина не имеет сертификации по международным стандартам IEC/EN, однако изготовлена в соответствии с техническими регламентами РФ и ГОСТ для оборудования внутрищитовой комплектации.

Преимущества

• Комбинированный изолятор - совмещает функции крепления и электрической изоляции, экономит место в щите;
• Высокая плотность контактов - 9 точек подключения на одной шине, минимизирует количество компонентов;
• Удобство монтажа - защёлка для DIN-рейки позволяет устанавливать и демонтировать шину без инструментов;
• Стандартная латунная контактная группа - обеспечивает стабильный контакт даже при длительной эксплуатации;
• Поддержка рабочих температур от –40 C до +50 C - годится для неотапливаемых помещений и уличных щитовых.

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - попытки зажать больший провод приведут к повреждению винта или изолятора;
• Не использовать в условиях постоянного контакта с водой, маслом, кислотами - материал не имеет защитного покрытия;
• Не рекомендуется для внешней установки без защиты от осадков - хотя работает при высокой влажности, открытый контакт подвержен коррозии;
• Не заменяет полноценную шину PE/N в системах TN-C-S без отдельного разделения - требуется соблюдение принципа разделения PEN-проводника.

Примеры использования

• Распределительный щит квартиры - подключение всех нулевых проводов от автоматов и УЗО;
• Промышленный пульт управления - групповое подключение нулей для контроллеров, датчиков и исполнительных механизмов;
• Щитовая на объекте с холодным климатом - например, в логистическом терминале или на автозаправке;
• Сборочные линии и конвейеры - где требуется много точек подключения защитного проводника.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - смешивание 2,5 мм2 и 16 мм2 усложняет равномерное распределение нагрузки;
• Обязательно используйте наконечники-гильзы для многожильных проводов - это предотвратит “выбивание” жил при затяжке;
• Проверяйте момент затяжки винтов - слишком слабо - плохой контакт, слишком сильно - риск трещины в изоляторе;
• При необходимости удлинения шины - используйте перемычки того же типа (не делайте самодельные ответвления);
• Артикул tf-nn10-09-dp-k07 - совместим с другими изделиями серии TEKFOR от IEK, поэтому легко найти аналогичные шины для расширения системы.
