Шина нулевая N в комб. изол. "Стойка" 6х9-11-С TEKFOR IEK TF-NN10-11-DP-K07

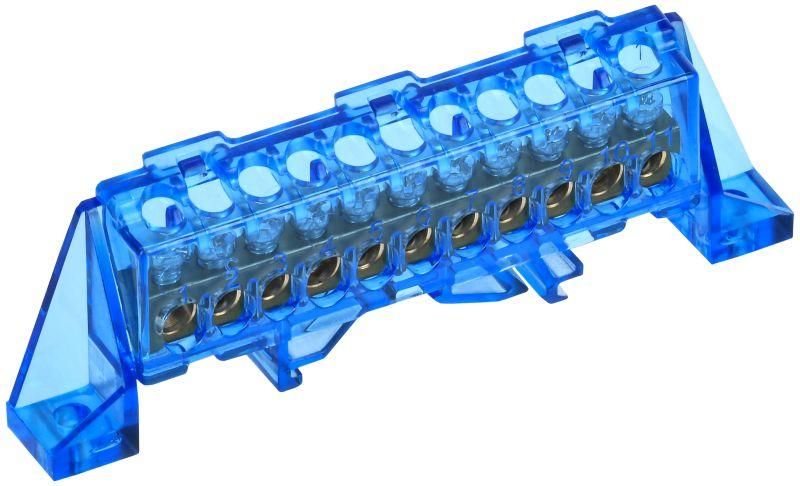

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-11-С от IEK (ИЭК), артикул tf-nn10-11-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует долгий срок службы даже при высоких нагрузках.

Назначение и область применения

Шина используется для создания единой точки подключения нескольких нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, промышленных и коммерческих электроустановках. Может применяться как в новых сборках, так и при модернизации существующих щитов. Также встречается в технологическом оборудовании как комплектующий элемент.

Технические характеристики

• Количество контактов: 11 - позволяет подключить до одиннадцати проводников без переплетения
• Номинальный ток: 100 А - рассчитана на работу в цепях с максимальным постоянным током до 100 ампер
• Диапазон сечений проводников: 16 мм2 - оптимальна для проводов сечением до 16 квадратных миллиметров
• Материал контактов: латунь - обеспечивает хорошую электропроводность и устойчивость к окислению
• Материал изолятора: негорючий пластик - повышает пожаробезопасность и исключает распространение пламени
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне климатических условий
• Относительная влажность: до 90 % - допустима эксплуатация в помещениях с повышенной влажностью, кроме мест с постоянным конденсатом

Совместимость и монтаж

Шина устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлками на корпусе изолятора - без дополнительных крепёжных элементов. Для подключения медных многожильных проводов обязательна предварительная обжимка наконечниками-гильзами. Это предотвращает деформацию жил при затяжке винта и снижает риск нагрева. Прижимные винты изготовлены из оцинкованной стали - обеспечивают прочное соединение, но не рекомендуются для частого демонтажа.

Безопасность и стандарты

Произведена в соответствии с требованиями к комплектующим для электрощитового оборудования. Материалы соответствуют нормам пожарной безопасности: изолятор выполнен из самозагасающего пластика. Номинальный ток 100 А и класс защиты IP20 позволяют использовать шину внутри закрытых щитов. Открытый монтаж вне корпуса запрещён - отсутствует степень защиты от внешнего воздействия.

Преимущества

• Объединяет функции шины и изолятора - экономит место в щите и упрощает сборку
• Высокая плотность контактов - 11 точек подключения на одной секции
• Стандартная форма и размер - совместима с большинством серийных щитов IEK и других производителей
• Удобство диагностики - каждый контакт доступен для проверки без демонтажа соседних проводов

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен химический контакт и окисление
• Не применяется во взрывоопасных зонах - отсутствует специальная защита от искр и газов
• Не рекомендуется для открытого монтажа - изоляция не защищает от попадания воды, пыли или механических повреждений
• Не подходит для частого подключения/отключения - винты не рассчитаны на многократную затяжку

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Распределение PE-проводников от УЗО и дифференциальных автоматов
• Сборка силовой панели на производстве - например, для питания станков и конвейеров
• Монтаж в распределительных пунктах объектов ЖКХ и офисных зданий

Практические советы

• Перед установкой проверьте посадочный диаметр DIN-рейки - он должен быть 35 мм
• Обязательно используйте наконечники-гильзы для многожильных медных проводов сечением до 16 мм2
• Не затягивайте винты сверх меры - это может повредить латунные контакты
• При замене шины отключите питание всей цепи - даже при отключенном автомате потенциально опасный потенциал может сохраняться на нулевой шине
• Для помещений с высокой коррозионной активностью (например, бассейны, холодильные камеры) рассмотрите использование шин с никелированным покрытием - эта модель не имеет защиты от коррозии
