Шина нулевая с двумя изоляторами OptiKit BB-T-N-S-22-6х9 синий | 277894 КЭАЗ

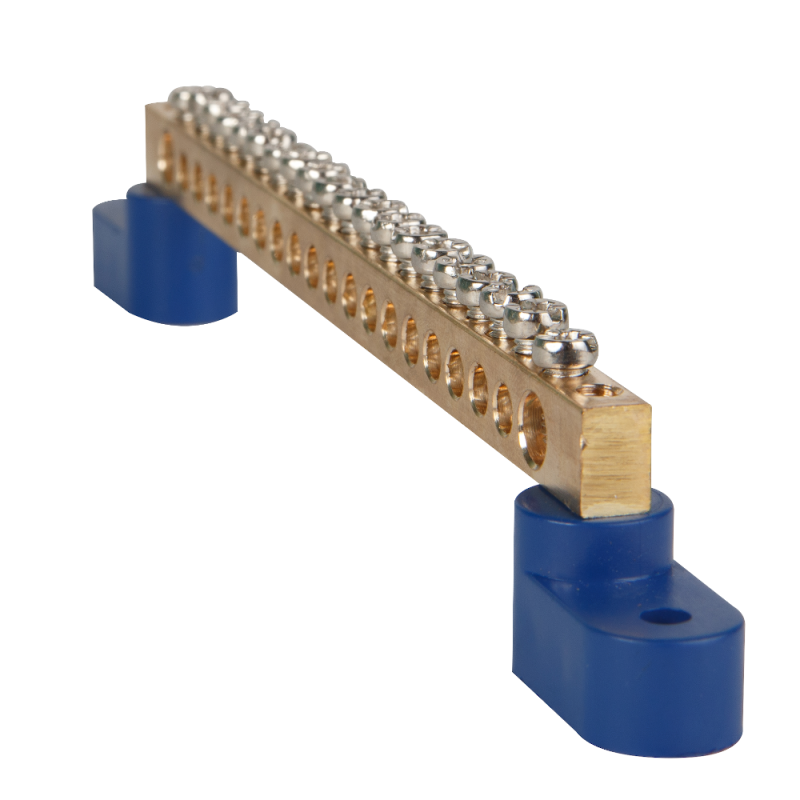

Шина нулевая с двумя изоляторами BB-T-N-S-22-6х9 синий от КЭАЗ - надёжный элемент для распределения нулевого провода в щитовых устройствах. Применяется в системах с напряжением до 400 В, обеспечивает безопасное и компактное подключение до 22 проводников. Артикул 277894 соответствует серии OptiKit BB.

Назначение и область применения

Шина нулевая с двумя изоляторами BB-T-N-S-22-6х9 синий используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электроустановках с напряжением до 400 В переменного и постоянного тока. Часто применяется в щитах автоматики, на объектах с высокой плотностью подключений - например, в системах освещения, конвейерах, насосных станциях.

Технические характеристики

• Количество контактов: 22 - позволяет подключить до 22 одножильных или многожильных проводов
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Номинальное напряжение: 100 В - указано как минимальное; фактически шина рассчитана на работу до 400 В (по описанию производителя)
• Диапазон сечений проводов: 16 мм2 - оптимально для медных жил сечением до 16 квадратных миллиметров
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Поверхность контактов: никелирование - снижает окисление, повышает долговечность соединений
• Рабочий температурный диапазон: от -40 до +50 C - подходит для установки в неотапливаемых помещениях и на улице
• Диаметр монтажного винта: M4 - совместим с типичными болтами и креплениями в щитах
• Цвет: синий - стандартизированная цветовая маркировка для нулевой шины

Совместимость и монтаж

Шина нулевая BB-T-N-S-22-6х9 синий монтируется непосредственно на DIN-рейку или крепится через два изолятора к металлической поверхности щита. Для установки требуется стандартный инструмент: отвертка с битой под M4. Убедитесь, что площадка монтажа плоская и чистая. Все провода должны зачищаться на длину 8–10 мм. Никель на контактах не требует смазки - достаточно затянуть винты моментом 0,5–0,7 Нм. Шина совместима с клеммами и модулями серии OptiKit BB, а также с большинством стандартных щитов KU, IEK, Schneider Electric.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Латунная основа и никелированное покрытие обеспечивают электробезопасность при работе в условиях повышенной влажности. Изоляторы предотвращают случайное замыкание на корпус щита. Сертифицирована продукция КЭАЗ, производство проходит контроль качества по ISO 9001.

Преимущества

• Высокая плотность контактов - 22 точки на компактном основании, экономит место в щите
• Устойчивость к коррозии благодаря никелированию - особенно важно в агрессивных средах
• Стандартный цвет синий - сразу отличается от фазных шин, снижает риск ошибок при обслуживании
• Жесткая конструкция - не деформируется при многократных подключениях/отключениях
• Поддерживается серия OptiKit BB - легко интегрируется в готовые решения КЭАЗ

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - возможен перегрев и плохой контакт
• Номинальное напряжение 100 В в спецификации - это технический параметр тестирования, но шина работает до 400 В; не используйте её в сетях выше 400 В
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации - хотя изоляторы удерживают шину, вибрация может ослабить зажимы
• Запрещено использовать в качестве фазной шины - цвет и назначение не соответствуют нормам

Примеры использования

• Щит управления лифтом - подключение всех N-проводов от кнопок, датчиков и двигателей
• Промышленный щит с 20+ выходами на освещение - централизованное подключение нулей
• Аварийный генераторный щит - объединение PE и N после автономного питания
• Система теплого пола - подключение терморегуляторов и датчиков к единому нулю

Практические советы

• Перед монтажом проверьте, чтобы все провода были одинакового типа (медные, одножильные) - смешивание с алюминием запрещено
• Не перетягивайте винты - усилие свыше 0,7 Нм может повредить резьбу в латуни
• Если шина устанавливается рядом с фазными шинами, соблюдайте минимум 20 мм зазора между контактами
• Для удобства обслуживания пометьте каждый провод этикеткой - даже при наличии 22 точек путаница возникает часто
• Артикул 277894 - это оригинальный продукт КЭАЗ. Аналоги других брендов могут иметь другую форму крепления или шаг контактов - не взаимозаменяемы без проверки
