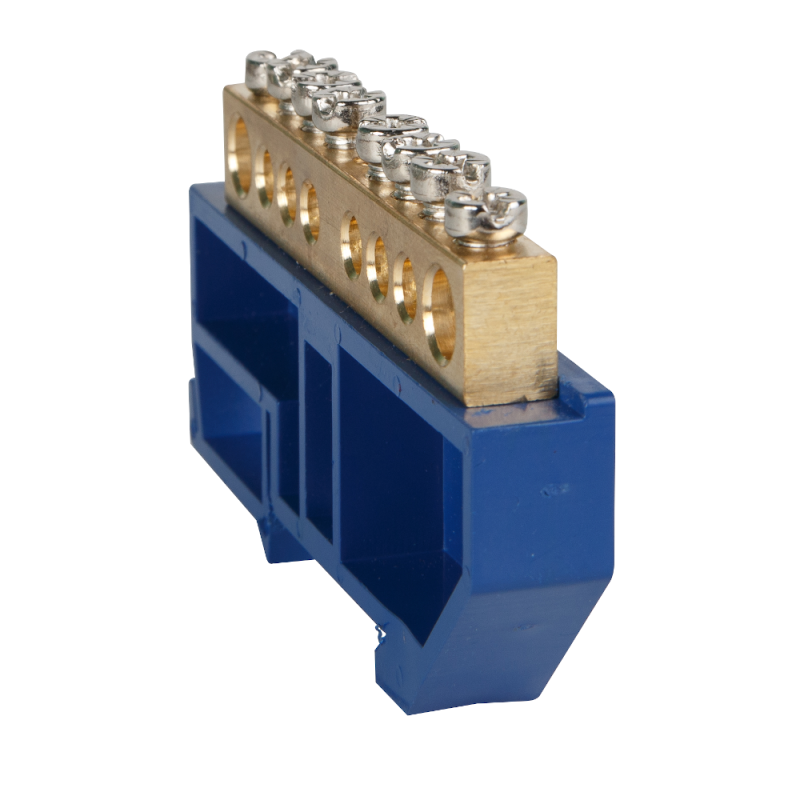

Шина нулевая с изолятором OptiKit BB-D-PE-DIN-20-8х12 желтый | 277869 КЭАЗ

Шина нулевая с изолятором BB-D-PE-DIN-20-8х12 желтая от КЭАЗ - это надёжный элемент для сборки нулевых и защитных проводников в распределительных щитах. Артикул 277869 соответствует серии OptiKit BB и предназначен для работы в условиях промышленной автоматизации и жилых зданий.

Назначение и область применения

Шина нулевая с изолятором BB-D-PE-DIN-20-8х12 желтая используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в электрощитах. Применяется в системах с напряжением до 400 В переменного и постоянного тока - например, в силовых щитах на заводах, вводных распределительных устройствах (ВРУ), этажных щитах и системах УЗО/АВДТ.

Технические характеристики

• Количество контактов: 20 - позволяет подключить до 20 проводников без перегрузки шины;
• Номинальный ток: 125 А - выдерживает длительную нагрузку без нагрева;
• Номинальное напряжение: 125 В - указывает на класс защиты, хотя допустимо использование до 400 В согласно заявленному применению;
• Диапазон сечений проводников: 10 мм2 - оптимально для медных проводов сечением до 10 мм2;
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Поверхность контактов: никелирование - снижает окисление, увеличивает срок службы и улучшает контакт;
• Диаметр резьбы монтажного винта: M5 - совместим с типичными болтами и креплениями в щитах;
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных помещениях и жарких цехах;
• Способ монтажа: DIN-рейка с Ω-профилем - стандартный способ установки в современных щитах.

Совместимость и монтаж

Шина BB-D-PE-DIN-20-8х12 желтая легко крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на профиль - никаких дополнительных крепёжных элементов не требуется. Подключение проводов осуществляется через винты M5. Рекомендуется использовать гибкие многожильные провода с наконечниками типа НШВИ-10, чтобы избежать повреждения жил при затяжке. Не используйте провода сечением более 10 мм2 - это может вызвать плохой контакт и перегрев.

Безопасность и стандарты

Шина соответствует требованиям к устройствам для распределения нулевых проводников в соответствии с ГОСТ Р 50030.2 и IEC 60947-7. Никелированная поверхность предотвращает образование оксидов, что снижает риск возгорания. Изолирующий корпус исключает случайное замыкание между соседними контактами.

Преимущества

• Высокая плотность контактов - 20 точек на компактном модуле экономят место в щите;
• Стандартный монтаж на DIN-рейку - совместима с любыми серийными щитами;
• Никелированные контакты - долговечны даже в агрессивной среде;
• Жёлтый цвет изолятора - визуально отличает PE-шину от N-шины, снижает риск ошибок при обслуживании;
• Произведена КЭАЗ - проверенная надёжность в промышленных условиях.

Ограничения применения

• Не предназначена для подключения проводников сечением более 10 мм2 - возможна потеря контакта;
• Номинальное напряжение 125 В указано для самого элемента, но шина может использоваться в сетях до 400 В - важно соблюдать правила размещения в щите и изоляцию смежных цепей;
• Не рекомендуется для открытого монтажа вне щита - отсутствует степень защиты IP;
• Не подходит для частых демонтажей - многократная затяжка винтов M5 может повредить резьбу в латуни.

Примеры использования

• Подключение защитных проводников (PE) ко всем металлическим корпусам оборудования в цехе;
• Объединение нулевых проводов от нескольких УЗО в этажном щите;
• Сборка нулевой шины в ВРУ многоэтажного дома;
• Распределение нулей на станциях управления конвейерами и насосами.

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - лучше всего 1–10 мм2;
• Затягивайте винты моментом около 0,5–0,7 Нм - слишком слабо - плохой контакт, слишком сильно - резьба порвётся;
• Используйте эту шину как PE-шину, а не N-шину - жёлтый цвет служит сигналом для электромонтажника;
• При группировке нескольких шин оставляйте минимум 10 мм свободного пространства между ними для теплоотвода;
• Для удобства обслуживания пометьте каждый входящий провод биркой - особенно в больших щитах с множеством ответвлений.
