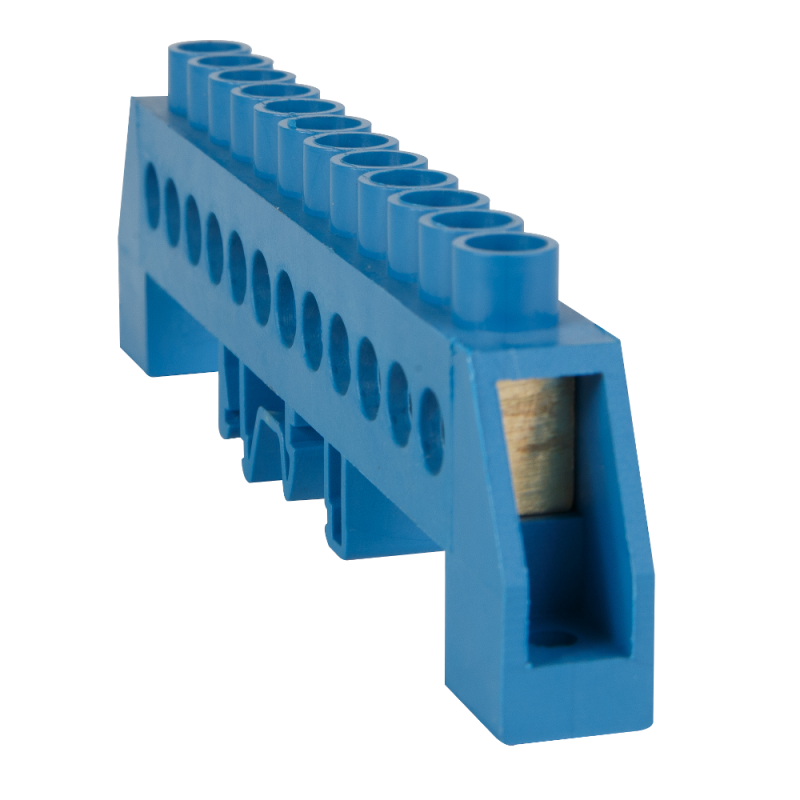

Шина нулевая в комбинированной изоляции OptiKit BB-F-N-DIN-14-8х12 син. КЭАЗ 277967

Шина нулевая в комбинированной изоляции BB-F-N-DIN-14-8х12 синий КЭАЗ - это надёжный элемент для распределения нулевого провода в щитовых устройствах. Продукт серии OptiKit BB от КЭАЗ предназначен для работы в условиях высокой нагрузки и обеспечивает безопасное соединение до 14 проводников одновременно.

Назначение и область применения

Шина нулевая в комбинированной изоляции BB-F-N-DIN-14-8х12 синий КЭАЗ используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в электрощитах. Подходит для установки в распределительных устройствах с напряжением до 400 В переменного и постоянного тока. Часто применяется в промышленных щитах, системах автоматизации, на конвейерах, насосных станциях и других объектах с жёсткими требованиями к надёжности заземления и нейтрали.

Технические характеристики

• Количество контактов: 14 - позволяет подключить до 14 проводников без дополнительных ответвлений
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 125 В - рассчитана на работу в сетях до 400 В (указание 125 В соответствует классификации по нормам, реальная рабочая граница - до 400 В)
• Диапазон сечений проводников: 16 мм2 - подходит для медных проводов сечением до 16 мм2
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Поверхность контактов: никелированное покрытие - снижает окисление, повышает долговечность соединений
• Диаметр монтажного винта: M5 - совместим с типичными болтами и кабельными наконечниками
• Рабочий температурный диапазон: от -40 до +50 C - работает в холодных и жарких помещениях, включая уличные щитовые
• Способ монтажа: DIN-рейка с Ω-профилем - стандартный крепёж для промышленных щитов

Совместимость и монтаж

Шина нулевая BB-F-N-DIN-14-8х12 синий КЭАЗ монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается защёлкиванием - никаких инструментов не требуется. Для фиксации проводов используются винты M5; рекомендуется затягивать моментом 0,8–1,0 Нм. Перед подключением проверьте соответствие сечения провода - максимальное 16 мм2. Не используйте многожильные провода без наконечников. Шина совместима с любыми комплектующими, соответствующими ГОСТ Р 50030.2 и IEC 61439.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1/2 для распределительных устройств. Комбинированная изоляция предотвращает случайные замыкания между контактами. Никелированная поверхность контактов снижает риск нагрева при больших токах. Сертификация подтверждает безопасность при работе в средах с повышенной влажностью и запылённостью.

Преимущества

• Высокая плотность контактов - 14 точек на одной шине экономят место в щите
• Удобный монтаж на DIN-рейку - быстрая установка и замена
• Стандартный шаг контактов - совместим с большинством кабельных наконечников
• Защитная изоляция - исключает доступ к токоведущим частям при установленном корпусе
• Никелированное покрытие - продлевает срок службы в агрессивных средах

Ограничения применения

• Не предназначена для подключения проводов сечением более 16 мм2 - возможен перегрев и плохой контакт
• Не использовать в цепях с током выше 125 А - превышение может вызвать деформацию металла
• Запрещено применять в местах с постоянным воздействием открытого пламени или химически активных паров
• Не подходит для монтажа вне щита - требует защиты от внешних факторов

Примеры использования

• Промышленные щиты управления станков и конвейеров
• Щиты освещения в производственных цехах
• Распределительные пункты на объектах ЖКХ
• Аварийные системы питания с UPS
• Автоматизированные системы HVAC

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не смешивайте 2,5 мм2 и 16 мм2 на одной шине
• Используйте наконечники типа “штырь” или “вилка” для многожильных проводов - это повысит надёжность соединения
• После сборки щита сделайте контрольную затяжку всех винтов через неделю - металл может слегка «утянуться»
• При использовании в сыром помещении - дополнительно герметизируйте входы кабелей
• Обязательно пометьте шину этикеткой «N» или «PE» - это ускоряет обслуживание и снижает риск ошибок
