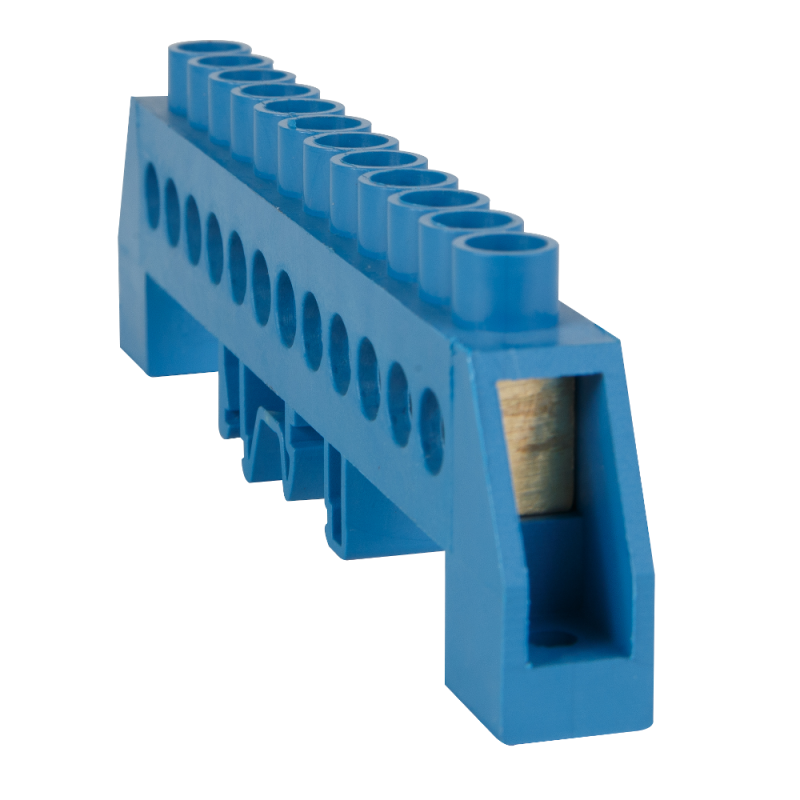

Шина нулевая в комбинированной изоляции OptiKit BB-F-N-DIN-16-8х12 син. КЭАЗ 277969

Шина нулевая в комбинированной изоляции DIN-16 8x12 синий (КЭАЗ) - это надёжный элемент для распределения нулевого провода в щитовых устройствах. Разработана для работы в условиях повышенной нагрузки и обеспечивает безопасное соединение проводов сечением 2,5–16 мм2. Артикул 277969 соответствует серии OptiKit BB от КЭАЗ.

Назначение и область применения

Шина нулевая в комбинированной изоляции DIN-16 8x12 синий (КЭАЗ) используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в электрощитах. Применяется в распределительных устройствах с напряжением до 400 В переменного и постоянного тока. Подходит для жилых, офисных и промышленных объектов - например, в автоматических щитах управления, системах освещения, на конвейерах и станках.

Технические характеристики

• Количество контактов: 16
• Номинальный ток: 125 А
• Номинальное напряжение: 125 В
• Диапазон сечений подключаемых проводов: 2,5 – 16 мм2
• Материал контактной части: латунь с никелированным покрытием
• Рабочий температурный диапазон: от -40 C до +50 C
• Диаметр резьбы монтажного винта: M5
• Способ установки: крепление на DIN-рейку с Ω-профилем
• Цвет корпуса: синий (изоляция)

Совместимость и монтаж

Шина нулевая в комбинированной изоляции DIN-16 8x12 синий (КЭАЗ) устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на профиль - дополнительные крепления не требуются. Каждый контакт зажимается винтом M5; рекомендуемый момент затяжки - не более 0,8 Нм, чтобы не повредить резьбу. Убедитесь, что сечение провода попадает в допустимый диапазон (2,5–16 мм2): меньшие провода могут плохо фиксироваться, большие - не войдут в гнездо.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам для распределения нулевых проводников в электроустановках до 400 В. Комбинированная изоляция предотвращает случайное замыкание между соседними контактами. Никелированное покрытие снижает окисление и увеличивает срок службы контактов. Шина не имеет сертификата UL/CE, но применяется в рамках российских норм ГОСТ Р 50030.5.1 и ГОСТ Р 51321.1.

Преимущества

• Высокая плотность контактов - 16 точек на компактном модуле
• Никелированная поверхность контактов улучшает проводимость и устойчивость к коррозии
• Удобная цветовая маркировка (синяя изоляция) позволяет легко отличить нулевые шины от фазных
• Стандартный шаг монтажа - совместима с любыми DIN-коробками и щитами
• Латунная основа обеспечивает прочность и долговечность даже при частых перегрузках

Ограничения применения

• Не предназначен для работы при напряжении выше 125 В - использование в сетях 230/400 В возможно только как часть системы, где напряжение между контактами не превышает 125 В
• Запрещено использовать для защиты от сверхтоков - не является автоматическим выключателем или предохранителем
• Не рассчитана на многожильные провода с толщиной жилы менее 0,5 мм - возможна потеря контакта
• Не следует применять в средах с высокой концентрацией химически активных паров (например, в кислотных цехах)

Примеры использования

• Подключение нулевых проводов в квартирном щите после вводного автомата
• Объединение PE-проводов в промышленном щите управления насосной станцией
• Распределение нулей в распределительных пунктах торгового центра
• Формирование нулевой шины в системах автономного питания с ИБП

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 2,5 мм2 и 16 мм2 в одной шине может вызвать перегрев слабых контактов
• Используйте калиброванный ключ для затяжки винтов M5 - недостаточно или слишком сильное усилие снижают надёжность соединения
• При использовании в холодных помещениях (ниже -20 C) убедитесь, что изоляция не треснула - латунь сохраняет форму, но пластик может стать хрупким
• Для удобства обслуживания оставляйте свободное место рядом с шиной - так легче будет отсоединять и тестировать провода
• Артикул 277969 - оптимальный выбор для проектов, где требуется компактная, но мощная нулевая шина от КЭАЗ Optima. Совместима с другими изделиями серии OptiKit BB.
