Шина нулевая 71 238 NBB-C47 (1шт/упак) |71238 |Navigator 17682

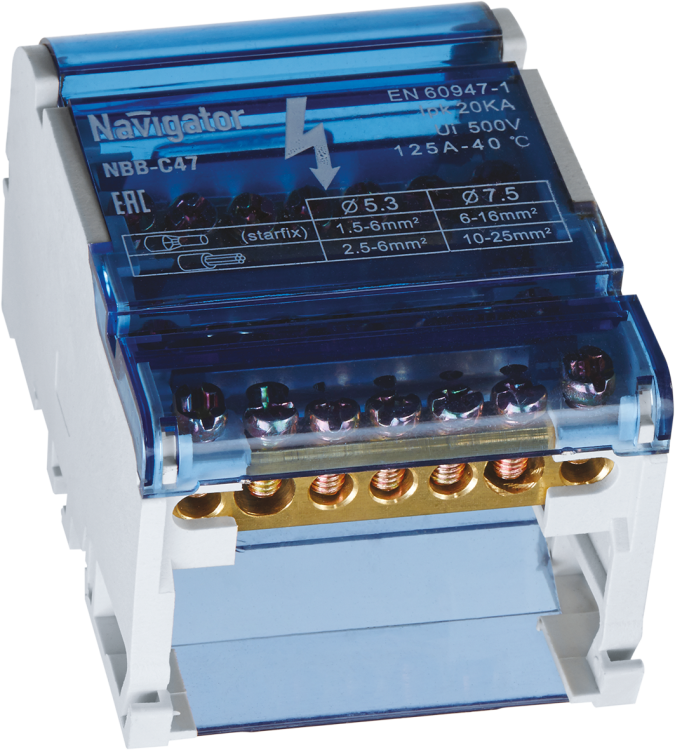

Шина нулевая в корпусе 4x7 на DIN-рейку 71 238 NBB-C47 - это компактное устройство для надёжного соединения нулевых и защитных проводников в распределительных щитах. Разработана компанией Navigator, эта модель обеспечивает безопасную коммутацию до четырёх цепей одновременно, что делает её популярным решением в жилой, коммерческой и промышленной автоматике.

Назначение и область применения

Шина нулевая в корпусе 71 238 NBB-C47 используется для сборки нулевого (N) и защитного заземляющего (PE) проводников в электрощитах. Подходит для установки в бытовых, офисных и промышленных распределительных устройствах. Применяется там, где требуется организовать несколько точек подключения с сохранением изоляции и защиты от случайного контакта - например, в щитах квартир, коттеджей, станций управления, систем освещения и малых производственных линий.

Технические характеристики

• Тип: шина нулевая с совмещёнными N и PE-проводниками
• Количество полюсов: 4
• Зажимов на каждый полюс: 7
• Общее количество подключений: 28
• Номинальное напряжение: 220 В (Ui - до 500 В)
• Номинальный ток: 100 А
• Сечение проводников: 1,5–16 мм2
• Материал контактной части: латунь
• Материал прижимных винтов: электротехническая бронза
• Изоляция: негорючий пластик (задняя панель и крышка)
• Цвет корпуса: синий
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Шина нулевая 71 238 NBB-C47 устанавливается на стандартную DIN-рейку шириной 35 мм. Крепится защёлками - фиксация происходит одним движением. Для подключения используются медные провода сечением от 1,5 до 16 мм2. Прижимные винты затягиваются отверткой с плоским лезвием. Корпус имеет защитную крышку, которая предотвращает случайное прикосновение к токоведущим частям после монтажа. Установка возможна в любых типах щитов: металлических, пластиковых, настенных, встраиваемых.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Латунные контакты обеспечивают стабильный токопроводящий слой, бронзовые винты устойчивы к окислению. Негорючий пластик корпуса снижает риск возгорания при перегрузках. Защитная крышка и изолированная задняя панель исключают контакт с живыми частями даже при открытых дверях щита. Соответствует нормам ГОСТ Р МЭК 60947-7-1.

Преимущества

• Удобная компактная форма: четыре полюса в одном модуле экономят место в щите
• Высокая плотность подключений: 7 точек на каждую шину позволяют объединить много цепей без удлинителей
• Раздельные N и PE-шину внутри одного корпуса - минимизирует путаницу при монтаже
• Защищённый корпус повышает безопасность при обслуживании
• Латунные контакты и бронзовые винты гарантируют долгий срок службы без потери качества соединения

Ограничения применения

• Не предназначен для работы при напряжении выше 500 В
• Не рассчитан на постоянные токи свыше 100 А - при превышении возможен перегрев
• Подходит только для медных проводов; использование алюминиевых требует переходных элементов
• Не рекомендуется использовать вне закрытых щитов - корпус не является герметичным
• Не подходит для внешней установки или помещений с высокой влажностью без дополнительной защиты

Примеры использования

• Распределительный щит квартиры: объединение всех нулевых проводов от розеток, света и бытовой техники
• Щит управления конвейера: сборка PE-проводников от двигателей и датчиков
• Аварийное освещение: подключение нулевой шины к группе автономных светильников
• Промышленный щит: организация заземления нескольких станков через одну шину

Практические советы

• Перед монтажом проверьте сечение проводов - не используйте провода меньше 1,5 мм2 или больше 16 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить латунные контакты
• При использовании многожильных проводов применяйте наконечники типа НШВИ для лучшего контакта
• После установки обязательно закройте крышку - она не просто декоративна, а выполняет функцию защиты
• При замене старой шины убедитесь, что новый вариант 71 238 NBB-C47 имеет аналогичное число зажимов и габариты
• Для больших объектов с более чем 28 подключениями используйте две шины параллельно - не перегружайте один модуль
