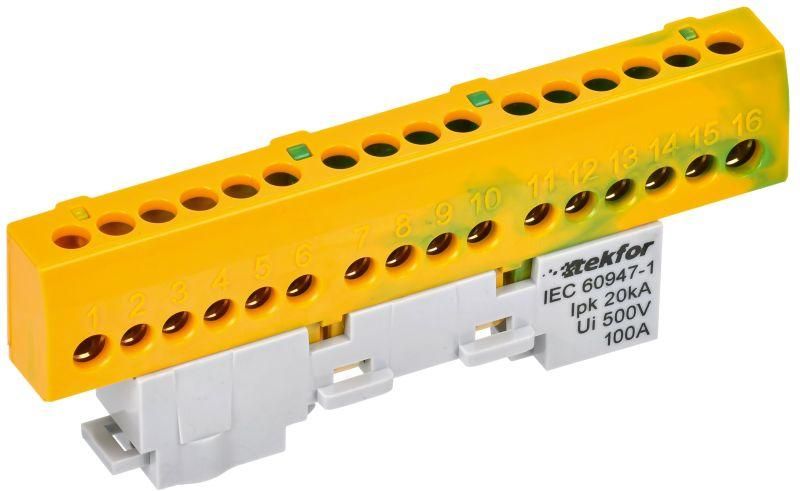

Шина PE "земля" изол. на универс. держ. 6х9-16-ЖЗ TEKFOR IEK TF-NN10-16-KL-K52

Шина PE земля изолированная на универсальном держателе 6х9-16-ЖЗ от IEK (ИЭК) - это надёжное решение для организации систем заземления в распределительных щитах и промышленном оборудовании. Артикул tf-nn10-16-kl-k52 обеспечивает безопасное и удобное подключение до 16 проводников с помощью закрытой конструкции и универсального крепления.

Назначение и область применения

Шина PE земля изолированная на универсальном держателе 6х9-16-ЖЗ используется для объединения защитных проводников (PE) в электрических щитах. Подходит для монтажа в бытовых, коммерческих и промышленных распределительных устройствах. Также применяется в технологических линиях, станках, пультах управления и других объектах, где требуется надёжное и защищённое заземление нескольких цепей.

Технические характеристики

• Сечение токоведущей части: 16 мм2
• Номинальный ток: 100 А
• Количество контактных точек: 16
• Материал контактов: латунь
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Максимальная влажность: до 90 % (без конденсации)
• Поверхность контактов: необработанная (не покрыта антикоррозийным слоем)

Совместимость и монтаж

Шина 6х9-16-ЖЗ устанавливается на DIN-рейку или крепится напрямую к плоской поверхности благодаря универсальному держателю. Для подключения рекомендуется использовать медные многожильные провода с наконечниками-гильзами - это предотвращает перелом жил и снижает переходное сопротивление. Диаметр отверстия под винт соответствует стандартному креплению для проводов до 16 мм2. Каждый контакт рассчитан на один провод; одновременное подключение двух проводов в одно гнездо запрещено.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности: закрытый корпус исключает случайное прикосновение к токоведущим элементам. Материал изолятора - негорючий, что повышает пожарную безопасность в условиях перегрузок. Шина проектировалась с учётом норм ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения и защиты. Наличие изоляции делает её подходящей для использования в помещениях с повышенной влажностью и ограниченным доступом.

Преимущества

• Сборно-разборная конструкция изолятора позволяет легко заменить повреждённые элементы без демонтажа всей шины.
• Защитный корпус предотвращает поражение током и короткое замыкание между соседними контактами.
• Универсальный держатель даёт свободу выбора способа монтажа - на рейку или на стенку/панель.
• Высокая плотность контактов (16 мест) экономит место в щите по сравнению с отдельными клеммами.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна электрохимическая коррозия при контакте с латунью.
• Не имеет IP-защиты от внешней среды - не следует устанавливать в открытых или сырых местах без дополнительной защиты.
• Не рекомендуется для постоянного тока выше 100 А - превышение нагрузки вызывает перегрев и деформацию контактов.
• Необработанная поверхность контактов требует регулярной проверки состояния соединений (особенно в агрессивных средах).

Примеры использования

• Щитовые комнаты в офисных зданиях - объединение всех защитных проводников от розеток и освещения.
• Производственные линии - заземление двигателей, датчиков и корпусов оборудования.
• Аварийные системы - обеспечение надёжного контура заземления для UPS и автономных источников питания.
• Объекты ЖКХ - распределительные щиты в подъездах, насосных станциях, тепловых пунктах.

Практические советы

• Перед монтажом проверьте соответствие сечения провода и наконечника - оптимально 1,5–16 мм2.
• Затягивайте винты моментом 0,8–1,2 Нм - недостаточно затянутые соединения нагреваются, слишком сильные - повреждают резьбу.
• При использовании в холодных регионах (ниже –20 C) перед установкой выдержите шину при комнатной температуре 1–2 часа - материал становится хрупким.
• Регулярно осматривайте контакты на предмет потемнения, следов перегрева или окисления - особенно в промышленных условиях.
• Для долговечности в агрессивной среде (цеха, парники, бассейны) используйте дополнительно термоусадочные трубки на выводах проводов.
