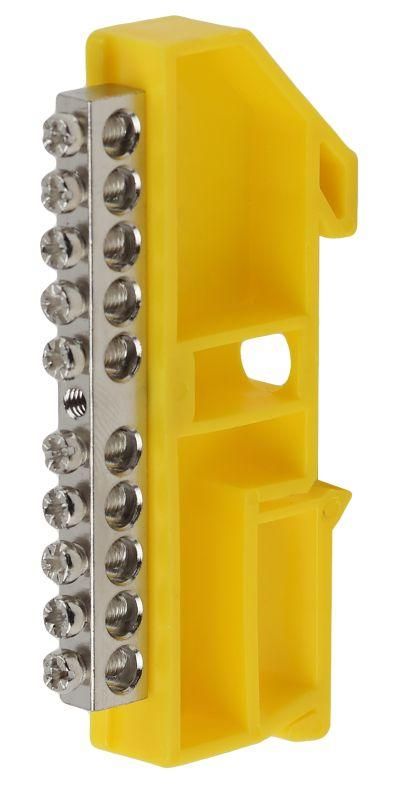

Шина PE "Земля" на DIN-изол ШНИ-6х9-10 никелированная Д-Желтый (10/250/9000) NO-222-92-1 | Б0044141 ЭРА

Шина PE заземления на DIN-изоляторе ШНИ-6х9-10 никелированная желтая NO-222-92-1 от ЭРА предназначена для надёжного заземления в распределительных щитах. Латунная шина с никелированным покрытием и изоляцией обеспечивает безопасную коммутацию до десяти проводников на DIN-рейке.

Назначение и область применения

Шина ШНИ-6х9-10 NO-222-92-1 используется для создания единой точки заземления (PE) в электрических щитах. Подходит для подключения защитных проводников от автоматических выключателей, УЗО, оборудования и других устройств. Применяется в жилых, офисных и промышленных установках — например, в щитах управления станками, системах освещения, конвейерах и бытовой техники.

Технические характеристики

• Номинальный ток: 100 А — способна выдерживать длительную нагрузку без перегрева;
• Рабочее напряжение: 380 В — соответствует сетям переменного тока 380/220 В;
• Сечение подключаемых проводов: 10–25 мм² — совместима с медными проводниками стандартных сечений;
• Количество контактных точек: 10 — позволяет подключить до десяти проводников без дополнительных ответвлений;
• Материал: латунь — обеспечивает хорошую электропроводность и долговечность;
• Покрытие: никелированное — повышает коррозионную стойкость и улучшает контакт;
• Толщина шины: 9 мм — достаточна для механической прочности и теплоотвода;
• Просвет от задней панели: 24 мм — обеспечивает свободный доступ для монтажа и обслуживания;
• Способ монтажа: на DIN-рейку — стандартная установка в щитах всех типов;
• Изоляция: да — корпус выполнен из самозатухающего пластика, исключающий риск пробоя на металлический корпус щита.

Совместимость и монтаж

Шина ШНИ-6х9-10 NO-222-92-1 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку — дополнительные крепления не требуются. Каждый контакт рассчитан на один проводник сечением 10–25 мм². Обязательно затягивайте винты моментом, соответствующим рекомендациям производителя — переусиливать нельзя, чтобы не повредить латунную основу. Никелированное покрытие снижает окисление, поэтому после монтажа проверьте плотность контакта через 1–2 месяца эксплуатации.

Безопасность и стандарты

Шина выполнена из материалов, соответствующих требованиям безопасности ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Изоляционный корпус изготовлен из самозатухающего пластика — не поддерживает горение. Наличие изоляции гарантирует отсутствие случайного замыкания на корпус щита даже при повышенной влажности. IP-класс защиты не указан, однако изоляция обеспечивает защиту от случайного прикосновения к токоведущим частям.

Преимущества

• Высокая надёжность контактов благодаря латуни и никелированию — меньше нагрева и окисления;
• Удобство сборки — 10 контактов на одной шине вместо нескольких перемычек;
• Изолированная конструкция — можно монтировать рядом с фазными шинами без риска короткого замыкания;
• Жёлтый цвет — визуально отличает шину PE от N-шин (синие) и L-шин (коричневые/чёрные);
• Стандартный форм-фактор — легко заменяется аналогами других брендов при необходимости.

Ограничения применения

• Не предназначен для работы при температуре выше +60 °C — избегайте установки рядом с мощными источниками тепла;
• Не использовать вне закрытых щитов — открытое расположение увеличивает риск механического повреждения и попадания влаги;
• Не допускается подключение проводов сечением менее 10 мм² — возможен плохой контакт и перегрев;
• Не применяется как фазная или нулевая шина — предназначена исключительно для PE-проводников.

Примеры использования

• Подключение защитных проводников от автоматов в квартирном щите;
• Объединение заземляющих проводов от трёхфазных двигателей на производстве;
• Создание центральной точки заземления в щите управления лифтом или насосной станцией;
• Монтаж в распределительных пунктах торговых центров и административных зданий.

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение — 10–25 мм²; используйте наконечники при необходимости;
• При использовании многожильных проводов обязательно примените наконечники типа НШВИ — предотвращают ослабление контакта;
• Не располагайте шину слишком близко к фазным шинам — соблюдайте минимальный зазор 15–20 мм;
• При замене старой шины — отключите питание, снимите все провода и проверьте целостность изоляции перед установкой новой ШНИ-6х9-10 NO-222-92-1;
• Артикул NO-222-92-1 совместим с большинством щитов ЭРА и сторонних производителей — подтверждает стандартизацию.
