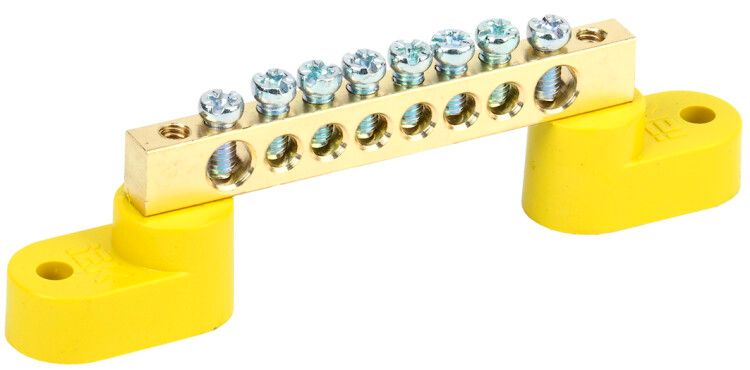

Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-8-У2-Ж | YNN10-69-8C2-K05 IEK

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-8-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Эта модель обеспечивает устойчивую передачу тока до 100 А, защищает от случайного контакта благодаря изоляции и рассчитана на длительную эксплуатацию в условиях промышленной среды.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-8-У2-Ж используется для коммутации нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется физическое разделение и надёжное закрепление заземляющих проводов. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах управления насосами, конвейерами, освещением и автоматикой.

Технические характеристики

• Материал: Латунь - обеспечивает высокую электропроводность и коррозионную стойкость.
• Толщина: 15 мм - гарантирует механическую прочность и способность выдерживать большие токовые нагрузки.
• Номинальный ток: 100 А - допустимая постоянная нагрузка при нормальных условиях.
• Напряжение: 380 В - рассчитана на работу в трёхфазных сетях с напряжением до 380 В переменного тока.
• Количество контактов: 8 - позволяет подключить до восьми проводов одновременно.
• Диапазон сечений: 16 мм2 - оптимальна для проводов сечением до 16 мм2 (медных многожильных).
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые объекты.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Цвет: Жёлтый - соответствует требованиям ГОСТ для обозначения заземляющих элементов.
• Изолированный монтаж: Да - контактные части изолированы от корпуса щита, исключает риск замыкания.

Совместимость и монтаж

Шина ШНИ-6х9-8-У2-Ж монтируется непосредственно на панель щита или через угловые изоляторы. Для крепления используются два угловых изолятора, что позволяет установить её на любую поверхность без прямого контакта с металлом. Также возможна установка на DIN-рейку 35 мм - совместима с типами 8/1, 8/2. Монтаж выполняется болтами, которые уже входят в комплект. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы - это предотвращает перелом жил и снижает переходное сопротивление.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к заземляющим устройствам в электроустановках. Цветовое исполнение (жёлтый) соответствует ГОСТ Р 50462, обеспечивающему визуальное отличие заземляющего провода. Изолированный монтаж исключает возможность возникновения утечек тока на корпус щита. Наличие сертификатов соответствия IEK подтверждает соответствие российским и международным стандартам безопасности.

Преимущества

• Высокая долговечность благодаря материалу - латунь не ржавеет и сохраняет проводимость даже в агрессивной среде.
• Стабильное контактное давление - обеспечивается плотным прижатием проводов при затяжке клемм.
• Удобство обслуживания - восемь точек подключения позволяют организовать чёткую и раздельную маршрутизацию проводов.
• Гибкость монтажа - можно крепить как на стенку щита, так и на DIN-рейку, что повышает универсальность.
• Защита от внешних воздействий - IP-класс не указан, но изоляция и герметичность клемм обеспечивают достаточную степень защиты в помещении.

Ограничения применения

• Не предназначен для работы при токах выше 100 А - превышение может вызвать перегрев и деформацию.
• Не рассчитана на открытую установку вне щита - не имеет степени защиты IP, поэтому не применяется во влажных или пыльных местах без корпуса.
• Подходит только для проводов сечением до 16 мм2 - более толстые провода не войдут в клеммы.
• Не используется в цепях постоянного тока - проектировалась исключительно для переменного тока 380 В.

Примеры использования

• Щит управления лифтом - подключение всех PE-проводов от двигателей, кнопок и датчиков.
• Производственный щит с несколькими станками - сборка защитных проводов от каждого оборудования.
• Аварийное освещение - объединение N и PE проводов от автономных светильников.
• Объекты с повышенными требованиями к заземлению - медицинские учреждения, химические производства.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели наконечники-гильзы - это продлит срок службы контактов.
• Затягивайте клеммы моментом, указанным в документации IEK; переусердствовать нельзя - можно повредить латунь.
• При использовании на DIN-рейке убедитесь, что изоляторы правильно установлены - они должны полностью фиксировать шину без люфта.
• Для удобства обслуживания группируйте провода по функциональному назначению (например, от одного участка - один ряд клемм).
• При замене старой шины - выбирайте аналог по количеству клемм и сечению. Артикул ynn10-69-8c2-k05 является прямым представителем модели ШНИ-6х9-8-У2-Ж от IEK.
