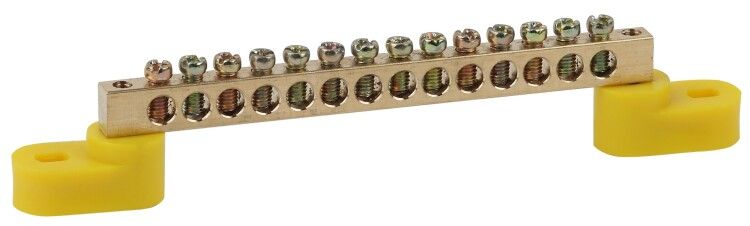

Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-14-У2-Желтый (10/250/9000) NO-222-112-1 | Б0044161 ЭРА

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-14-У2 желтая — это надёжный элемент для организации систем заземления в распределительных щитах. Произведённая компанией ЭРА, шина обеспечивает безопасное подключение до 14 проводников сечением 10–25 мм² и рассчитана на работу в сетях до 380 В. Её изолированная конструкция позволяет устанавливать её на металлические поверхности без риска замыкания.

Назначение и область применения

Шина заземления ШНИ-6х9-14-У2 желтая используется для объединения нескольких защитных проводников (PE) в одном месте — например, в главном заземляющем шинном узле распределительного щита. Подходит для установки в промышленных, коммерческих и жилых объектах, где требуется централизованное заземление оборудования. Применяется в щитах автоматики, на станках, конвейерах, в системах освещения и HVAC. Жёлтый цвет соответствует требованиям ГОСТ Р 50462 для обозначения защитного проводника.

Технические характеристики

• Тип: шина заземления PE с изоляцией
• Материал: латунь — высокая проводимость, коррозионная стойкость
• Номинальный ток: 100 А — выдерживает длительную нагрузку без перегрева
• Рабочее напряжение: до 380 В переменного тока
• Количество контактов: 14 точек подключения
• Сечение провода: 10…25 мм² — совместима с большинством стандартных медных и алюминиевых проводниками
• Толщина шины: 9 мм — достаточна для механической прочности и тепловой стойкости
• Просвет от задней панели: 14 мм — позволяет монтировать шину на стенку щита без риска касания корпуса
• Поверхность контакта: необработанная — требует затяжки болтом с соблюдением момента, чтобы избежать окисления
• Изоляция: двойные угловые изоляторы из самозатухающего пластика — предотвращают контакт с заземлённым корпусом
• Способ монтажа: крепится через отверстия в изоляторах — не требует специальных кронштейнов

Совместимость и монтаж

Шина ШНИ-6х9-14-У2 желтая совместима с любыми стандартными болтами M6, которые используются для крепления проводников. Для монтажа необходимо:

• Закрепить шину на внутреннюю стенку щита с помощью винтов, проходящих через отверстия в изоляторах;
• Обеспечить просвет 14 мм между задней плоскостью шины и металлической частью щита — это гарантирует изоляцию;
• Подключать провода сечением 10–25 мм² через гильзы или наконечники, плотно затягивая болты; не допускать ослабления контактов;
• Использовать только одножильные или многожильные провода с качественной опрессовкой — не рекомендуется подключение оголённых многожильных проводов без наконечников.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к изолированным заземляющим шинам. Материал изолятора — самозатухающий пластик, что снижает риск распространения горения при аварийных ситуациях. Цветовая маркировка (жёлтый) соответствует ГОСТ Р 50462. Номинальный ток 100 А и рабочее напряжение 380 В обеспечивают соответствие классу защиты IP20 при правильной установке внутри закрытого щита.

Преимущества

• Высокая надёжность за счёт латунной шины — меньше окисления, чем у стали, лучше проводимость, чем у алюминия
• Изолированный монтаж исключает необходимость в дополнительных изоляционных прокладках
• 14 контактов позволяют объединить несколько цепей без использования перемычек
• Жёлтый цвет упрощает визуальную идентификацию защитного проводника при обслуживании
• Простая конструкция — не требует сложного инструмента для установки

Ограничения применения

• Не предназначен для работы вне закрытых щитов — не имеет степени защиты выше IP20
• Не рассчитан на постоянное превышение тока 100 А — при больших нагрузках возможен перегрев
• Не подходит для подключения проводов менее 10 мм² — есть риск плохого контакта и выпадения
• Не применяется в условиях повышенной влажности, агрессивных средах или на открытом воздухе — материал изолятора не предназначен для УФ-лучей и химических воздействий
• Не следует использовать в качестве фазной или нулевой шины — предназначена исключительно для PE-проводников

Примеры использования

• Главный заземляющий узел в этажном щите жилого дома
• Централизованное заземление всех станков на производственной линии
• Подключение защитных проводников от частотных преобразователей и ПЛК
• Система заземления в распределительном пункте торгового центра

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение — так равномернее распределяется ток утечки
• Используйте контрольный момент затяжки болтов (обычно 1,5–2,5 Н·м для M6); переусиливать нельзя — можно повредить резьбу в латуни
• После сборки протестируйте контур заземления тестером — удельное сопротивление должно быть ниже 0,1 Ом
• При использовании в щитах с большим количеством проводов — группируйте подключения по функциям (например, освещение, силовые цепи, автоматика)
• Шина ШНИ-6х9-14-У2 желтая от ЭРА совместима с другими изделиями серии ШНИ — можно комбинировать с аналогичными шинами для увеличения числа контактов
