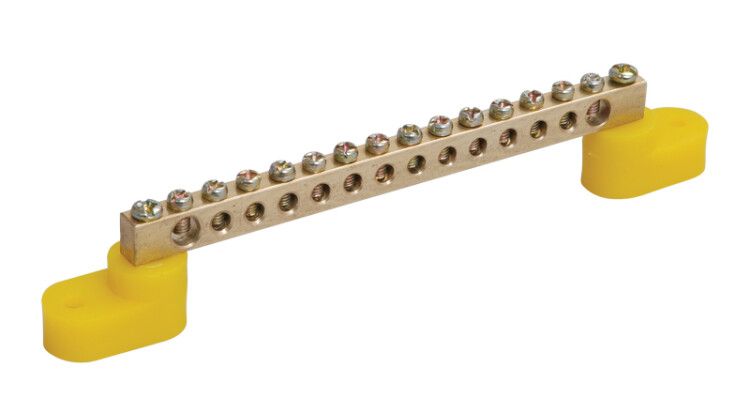

Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-14-У2-Ж | YNN10-69-14C2-K05 IEK

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-14-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает устойчивую контактную группу на 14 точек, выполнена из латуни и рассчитана на длительную работу в суровых условиях.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-14-У2-Ж используется для коммутации нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый контур заземления. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах управления насосами, конвейерами, освещением и автоматикой.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Материал: латунь - обеспечивает высокую электропроводность и коррозионную стойкость
• Толщина: 15 мм - повышает механическую жесткость и теплопроводность
• Количество контактов: 14 - позволяет подключить до 14 проводников одновременно
• Диапазон сечений проводов: 16 мм2 - оптимально для медных многожильных проводов
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: желтый - визуально выделяет заземляющую шину среди других элементов
• Отделка поверхности: необработанная - требует осторожной работы при монтаже, чтобы не повредить контактную поверхность
• Изолированный монтаж: да - исключает случайные замыкания на корпус щита

Совместимость и монтаж

Шина ШНИ-6х9-14-У2-Ж крепится двумя способами:

• Через угловые изоляторы - на DIN-рейку шириной 35 мм;
• Непосредственно на стенку щита - с помощью болтов через отверстия в основании.

Подключение проводов выполняется с использованием наконечников-гильз (например, НШВИ-16) - особенно важно при работе с многожильными медными проводами. Это предотвращает ослабление контакта и перегрев. Монтажная плата позволяет фиксировать шину в любом положении внутри щита, что удобно при компактной сборке.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения. Изолированная конструкция снижает риск поражения током при обслуживании. Желтый цвет соответствует нормам маркировки заземляющих элементов. Устройство не имеет сертификата взрывозащиты - не применяется во взрывоопасных зонах.

Преимущества

• Высокая прочность латунной шины - выдерживает многократные подключения и отключения
• Изолированные угловые крепления - обеспечивают безопасность даже при плотном расположении проводов
• 14 точек подключения - экономят место в щите вместо нескольких отдельных зажимов
• Длительный срок службы - снижает затраты на замену оборудования
• Совместимость с DIN-рейкой - легко интегрируется в типовые щиты

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможна электрохимическая коррозия
• Не использовать в средах с повышенной химической агрессивностью (например, в химических цехах без защиты)
• Не допускается использование с проводами сечением более 16 мм2 - риск перегрева и потери контакта
• Не подходит для наружной установки - отсутствует защита IP, хотя материал устойчив к влаге
• Необходимо контролировать момент затяжки клемм - переусердствовать нельзя, чтобы не деформировать латунь

Примеры использования

• Щит освещения в офисном здании - объединение всех PE-проводов от светильников
• Распределительный щит станка - подключение защитных проводов от частотника, двигателя и кнопок
• Автоматический щит HVAC - организация заземления вентиляционных модулей
• Аварийный генераторный щит - обеспечение надёжного заземления при переходе на автономное питание

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - 16 мм2. Отклонения увеличивают риск плохого контакта.
• Обязательно используйте наконечники НШВИ-16 для многожильных проводов - они равномерно распределяют усилие затяжки.
• При креплении на DIN-рейку следите за тем, чтобы изоляторы плотно сели в направляющие - иначе шина будет люфтить.
• После монтажа проверьте контактный зажим отверткой - он не должен вращаться свободно.
• При необходимости можно дополнительно покрыть контакты антикоррозийной смазкой (например, Litol-24), но не на самой шине - только на наконечниках.
• Артикул ynn10-69-14c2-k05 совпадает с оригиналом IEK - при закупках сверьте номер с документацией.
