Шина PE "земля" неизол. на универс. держ. 8х12-12-Ж TEKFOR IEK TF-NN20-12-DL-K05

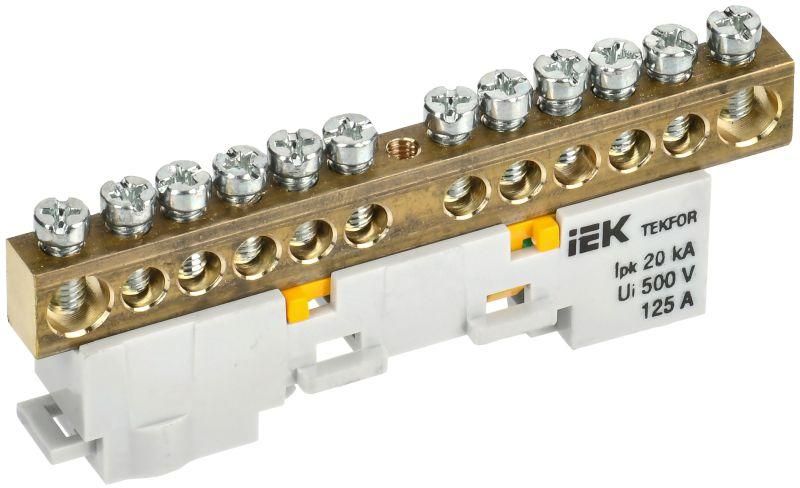

Шина PE земля неизолированная на универсальном держателе 8x12-12-Ж от IEK (ИЭК), артикул tf-nn20-12-dl-k05, предназначена для надёжного соединения защитных проводников в распределительных щитах и промышленном оборудовании. Изделие обеспечивает механическую устойчивость и электрический контакт благодаря латунным контактам и негорючему изолятору.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 8x12-12-Ж используется для объединения нескольких защитных заземляющих проводников (PE) в одной точке. Подходит для установки в электрощитах жилых, коммерческих и промышленных объектов. Также применяется в технологических панелях, станциях управления, системах автоматизации и других устройствах, где требуется централизованное заземление.

Технические характеристики

• Тип изделия: шина PE земля неизолированная
• Количество контактов: 12
• Максимальное сечение провода: 25 мм2
• Номинальный ток: 125 А
• Материал контактов: латунь
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Тип поверхности: необработанная (без покрытия)
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина крепится на DIN-рейку шириной 35 мм за счёт универсального держателя. Установка возможна в любых стандартизованных щитах. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и снижает переходное сопротивление. Каждый контакт затягивается винтом M6; момент затяжки не регламентирован производителем, рекомендуется использовать отвертку с ограничителем момента для избежания повреждения резьбы.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2–2010. Негорючий изолятор обеспечивает безопасную работу даже при перегрузках. Открытые контакты требуют защиты от случайного прикосновения - изделие следует устанавливать внутри закрытых щитов или защищённых корпусов.

Преимущества

• Высокая проводимость латунных контактов минимизирует нагрев при нагрузке 125 А
• Универсальный держатель позволяет легко монтировать и демонтировать шину без инструментов
• 12 контактов обеспечивают гибкость при подключении множества заземляющих проводов
• Стойкость к температурным колебаниям и высокой влажности делает её пригодной для суровых условий
• Цельнолитая конструкция исключает риск расслоения между контактами и основанием

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал контактов не совместим с алюминием
• Не имеет изоляции на самих контактах - запрещено использование в открытых панелях без барьера
• Не рассчитана на частые отключения/подключения - винты не предназначены для многократного демонтажа
• Запрещено применение вне указанного диапазона температур и при наличии конденсата

Примеры использования

• Подключение защитных проводников от всех розеток в этажном щите
• Объединение заземления станков на производственной линии
• Центральная точка заземления в щите управления насосной станцией
• Сборка PE-шин в распределительных пунктах (РП) и ячейках КРУ

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 25 мм2. Более толстые провода не войдут в зажим
• Используйте только наконечники типа НШВИ или НШВИ-2 для многожильных медных проводов
• При групповой установке нескольких шин соблюдайте минимальный зазор 10 мм между соседними элементами для теплоотвода
• После монтажа проверьте плотность затяжки каждого винта - слабый контакт вызывает нагрев и выход из строя
• Артикул tf-nn20-12-dl-k05 - это оригинальный продукт IEK (ИЭК) из серии TEKFOR, совместимый с другими элементами этой линейки
