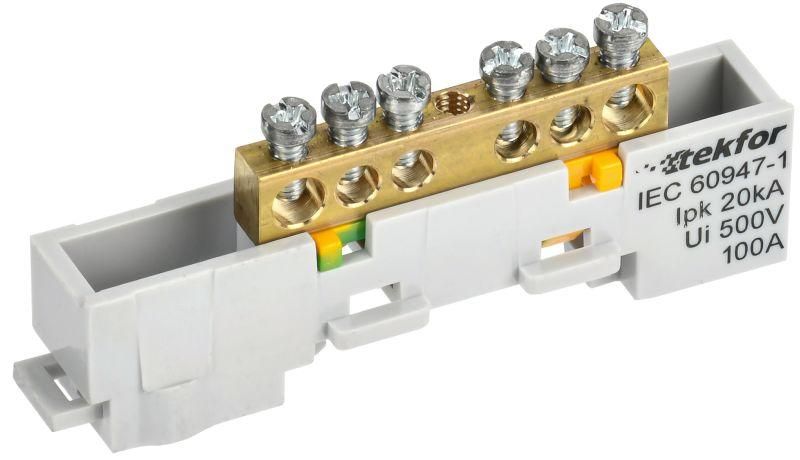

Шина PE "земля" неизол. на универс. держ. 6х9-6-Ж TEKFOR IEK TF-NN10-06-DL-K05

Шина PE земля неизолированная на универсальном держателе 6х9-6-Ж от IEK (ИЭК), артикул tf-nn10-06-dl-k05, предназначена для надёжного заземления в распределительных щитах и технологических системах. Эта шина обеспечивает механическую и электрическую связь защитных проводников с помощью жесткой контактной системы на изоляторе.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 6х9-6-Ж используется для объединения нескольких защитных проводников (PE) в одном месте. Подходит для установки в электрощитах, распределительных устройствах, панелях управления и другом промышленном оборудовании. Применяется там, где требуется централизованное заземление множества устройств - например, на заводах, в котельных, на объектах ЖКХ и автоматизации.

Технические характеристики

• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Прижимные винты: оцинкованная сталь - защищены от ржавчины, выдерживают многократные демонтажи;
• Изолятор: негорючий пластик - повышает безопасность при работе под напряжением;
• Размеры: 6×9 мм - сечение шины соответствует требованиям для токов до 100 А (по нормам ГОСТ);
• Количество точек подключения: 6;
• Рабочая температура: от –40 C до +50 C;
• Относительная влажность: до 90 % без конденсации;
• Форма: неизолированная - требует соблюдения правил изоляции при монтаже в щите.

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 6х9-6-Ж крепится на DIN-рейку стандартной ширины 35 мм благодаря встроенному универсальному держателю. Для подключения медных многожильных проводов обязательно использование наконечников-гильз - это предотвращает перелом жил и снижение качества контакта. Кабели с одножильными жилами можно подключать напрямую. Максимальный диаметр провода - до 16 мм2 (при использовании гильзы). Установка выполняется без инструментов: просто защёлкивается на рейку, затем затягиваются винты.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных аппаратов в распределительных устройствах. Негорючий изолятор обеспечивает класс защиты от возгорания V-0. Конструкция исключает случайное замыкание между фазой и PE-проводом при условии правильного монтажа в щите.

Преимущества

• Универсальный крепёж - совместим с любой DIN-рейкой;
• Латунные контакты - долговечны, не теряют проводимости при нагреве;
• Цинковые винты - не ржавеют даже в условиях повышенной влажности;
• Чёткая маркировка точек - удобно при обслуживании и диагностике;
• Высокая плотность подключений - 6 точек на одной шине экономят место в щите.

Ограничения применения

• Не предназначен для работы под напряжением выше 1000 В переменного тока - применяется только для PE-проводников;
• Не изолирована - нельзя устанавливать рядом с фазными шинами без соблюдения минимального зазора (не менее 20 мм);
• Запрещено использовать в помещениях с постоянным воздействием открытого пламени или химически активных паров;
• Не рекомендуется для подключения алюминиевых проводов - возможна электрохимическая коррозия.

Примеры использования

• Объединение защитных проводников от трёх насосов, вентилятора и светильника в щите котельной;
• Центральное заземление всех корпусов оборудования на конвейерной линии;
• Подключение PE-проводов от частотных преобразователей и ПЛК в автоматизированных системах;
• Сборка заземляющих контуров в распределительных пунктах торговых центров и офисных зданий.

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящие наконечники - особенно если используются многожильные кабели;
• Затягивайте винты моментом 0,8–1,2 Нм - недостаточно или слишком сильно затянутый винт снижает надёжность контакта;
• Не располагайте эту шину рядом с фазными шинами без барьера - используйте изолирующие перегородки;
• При замене или модернизации щита - сохраняйте цветовую маркировку: PE-проводники всегда должны быть жёлто-зелёными;
• Артикул tf-nn10-06-dl-k05 - это одна из самых популярных моделей в серии TEKFOR; аналогичные решения есть в других сериях IEK, но с меньшим числом точек подключения.
