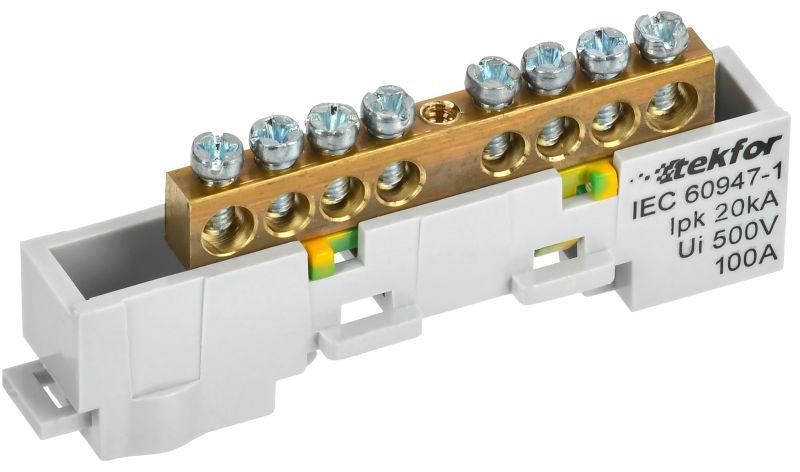

Шина PE "земля" неизол. на универс. держ. 6х9-8-Ж TEKFOR IEK TF-NN10-08-DL-K05

Шина PE земля неизолированная на универсальном держателе 6x9-8-Ж от IEK (ИЭК) - это надёжный элемент для организации систем заземления в распределительных щитах. Артикул tf-nn10-08-dl-k05 обеспечивает механическую и электрическую связь нескольких защитных проводников через одну точку, что упрощает монтаж и повышает безопасность.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 6x9-8-Ж используется для объединения защитных проводников (PE) в электрических щитах. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах. Также применяется в технологическом оборудовании, где требуется надёжное заземление нескольких цепей.

Технические характеристики

• Тип изделия: шина PE земля, неизолированная
• Количество контактных точек: 8
• Сечение провода: 16 мм2 (максимально допустимое)
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева
• Тип поверхности: необработанная - не имеет покрытия, что позволяет использовать её в условиях, где важна механическая прочность, а не эстетика
• Материал изолятора: негорючий пластик - предотвращает возгорание и обеспечивает электроизоляцию от корпуса
• Прижимные винты: оцинкованная сталь - устойчивы к окислению
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Универсальный держатель позволяет закрепить шину на DIN-рейке 35 мм - совместима со всеми стандартными щитами. Для подключения медных многожильных проводов обязательна установка наконечников-гильз (например, НШВИ или НШВ). Это исключает ослабление контакта и снижение проводимости. Каждый контакт рассчитан на один провод сечением до 16 мм2. Не рекомендуется затягивать винты сверх нормы - это может повредить резьбу или деформировать латунную планку.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2, применяемым к компонентам распределительных устройств. Негорючий изолятор и материал латуни обеспечивают пожаробезопасность. Устройство не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая надёжность контакта благодаря латунным контактам и качественной оцинковке винтов
• Универсальная система крепления - легко монтируется на любые DIN-рейки
• Чётко ограниченное количество контактов (8) - удобно планировать распределение заземления
• Стойкость к широкому диапазону температур - подходит для холодных помещений и теплых производственных зон

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический контакт и окисление
• Не изолирована по всей длине - требует соблюдения минимального расстояния до других токоведущих частей
• Не следует использовать в помещениях с постоянным воздействием агрессивных паров (кислоты, щёлочи) - латунь может подвергнуться коррозии
• Запрещено подключение проводов сечением больше 16 мм2 - риск перегрева и выхода из строя

Примеры использования

• Объединение защитных проводников от автоматических выключателей в этажном щите жилого дома
• Подключение заземляющих проводов к станкам, конвейерам и другому металлическому оборудованию в цехе
• Создание единой точки заземления в распределительном пункте промышленного объекта
• Использование в щитах управления насосными станциями, вентиляцией, освещением

Практические советы

• Перед монтажом проверьте, чтобы все провода были защищены наконечниками - особенно если они многожильные
• При установке используйте отвертку с регулируемым моментом - затягивайте винты до упора, но без усилия
• Проверяйте плотность контакта после монтажа - легкий дергающий тест каждого провода покажет надёжность соединения
• Если шина устанавливается рядом с фазными шинами, соблюдайте минимальный зазор - не менее 10–15 мм
• Артикул tf-nn10-08-dl-k05 - это часть серии TEKFOR от IEK; при замене или докупке ориентируйтесь именно на этот артикул, чтобы сохранить совместимость
