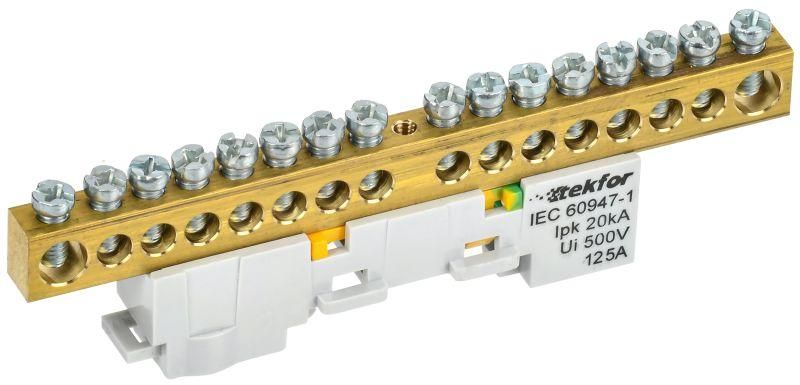

Шина PE "земля" неизол. на универс. держ. 8х12-16-Ж TEKFOR IEK TF-NN20-16-DL-K05

Шина PE земля неизолированная на универсальном держателе 8x12-16-Ж от IEK (ИЭК), артикул tf-nn20-16-dl-k05, предназначена для надёжного соединения защитных проводников в распределительных щитах и промышленном оборудовании. Универсальный крепёж и высокая плотность контактов делают её удобным решением для компактных сборок.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 8x12-16-Ж используется для создания единой системы заземления в электрических щитах. Подходит для подключения защитных проводников (PE) в бытовых, коммерческих и промышленных установках. Часто применяется в щитах управления, силовых панелях, станциях автоматизации и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Тип изделия: шина PE земля, неизолированная
• Количество контактных точек: 16
• Рабочий ток: 125 А
• Поддерживаемые сечения проводов: до 25 мм2
• Материал контактов: латунь
• Поверхность контактов: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина крепится на DIN-рейку шириной 35 мм благодаря универсальному держателю. Для подключения используются винтовые зажимы с моментом затяжки, соответствующим нормам ГОСТ. Медные многожильные провода обязательно должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Диаметр отверстия под винт рассчитан под стандартные наконечники типа НШВИ-25.

Безопасность и стандарты

Шина соответствует требованиям к устройствам заземления в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1. Материалы изолятора и контактов обеспечивают устойчивость к нагреву и горению. Отсутствие изоляции на самой шине требует соблюдения правил безопасной эксплуатации - все части под напряжением должны быть защищены корпусом щита.

Преимущества

• Высокая плотность контактов - 16 точек на одной шине, экономит место в щите
• Универсальный крепёж совместим с любой DIN-рейкой
• Латунные контакты обеспечивают долговечность и низкое переходное сопротивление
• Негорючий изолятор повышает пожарную безопасность
• Стандартные размеры позволяют легко заменить аналогичные модели других производителей

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна коррозия и плохой контакт
• Не имеет внешней изоляции - нельзя использовать вне закрытого щита или оборудования
• Не рекомендуется для циклических нагрузок выше 125 А - риск перегрева
• Не допускается использование с проводами сечением больше 25 мм2 - винт не обеспечит надёжного зажима

Примеры использования

• Заземление всех металлических корпусов в распределительном щите ЖКХ
• Объединение защитных проводников на пульте управления насосной станцией
• Сборка заземляющих шин в промышленных панелях с частотными преобразователями
• Финальное соединение PE-проводов от групповой автоматики в офисных и торговых помещениях

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящие наконечники - это обязательное условие для надёжного контакта
• Не используйте шину в условиях постоянной влажности без защиты от конденсата - даже при 90% влажности капли воды могут вызвать коррозию необработанной латуни
• При установке в щит с большим количеством шин следите за свободным доступом к винтам - будет проще обслуживать систему
• Артикул tf-nn20-16-dl-k05 от IEK (ИЭК) совместим с другими изделиями серии TEKFOR - можно смело сочетать с аналогичными нулевыми и фазными шинами этой же серии
