Шина PE "Земля" в изоляторе типа стойка ШНИ 6х9-10-Д-Зеленый (5/200/9600) NO-222-80-1 | Б0044129 ЭРА

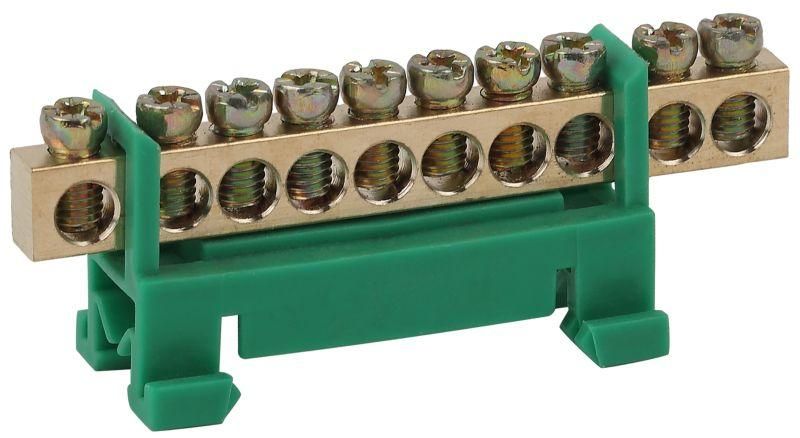

Шина PE земля в изоляторе типа стойка ШНИ 6х9-10-Д, Зеленый, ЭРА NO-222-80-1 — это надежное решение для организации систем заземления в распределительных щитах. Продукт сочетает прочную латунную шину с изолирующим корпусом, обеспечивая безопасное подключение до десяти проводников на DIN-рейку. Бренд ЭРА предлагает эту модель как часть серийного решения для промышленной и коммерческой автоматизации.

Назначение и область применения

Шина PE земля в изоляторе типа стойка ШНИ 6х9-10-Д, Зеленый, ЭРА NO-222-80-1 используется для создания единой точки заземления в электрических щитах. Она позволяет надежно соединить несколько защитных проводников (PE) между собой и с основным контуром заземления. Подходит для установки в распределительных устройствах жилых, офисных и промышленных объектов — например, в щитах управления станками, конвейерными линиями, освещением и HVAC-системами.

Технические характеристики

• Тип изделия: шина заземления (PE)
• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Сечение подключаемого провода: до 10 мм²
• Количество контактных точек: 10
• Толщина металлической части: 9 мм
• Материал контактов: латунь
• Основание: самозатухающий пластик (изоляция)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Расстояние от задней поверхности до контактов: 12 мм
• Цвет: зеленый (стандартная цветовая маркировка PE)
• Поверхность контактов: необработанная — без покрытия, что обеспечивает хорошую проводимость при затяжке болтом

Совместимость и монтаж

Шина PE земля в изоляторе типа стойка ШНИ 6х9-10-Д, Зеленый, ЭРА NO-222-80-1 совместима со всеми стандартными DIN-рейками по ГОСТ IEC 60715. Устанавливается защелкиванием — никаких дополнительных крепежей не требуется. Для подключения проводов используются болты M6, которые затягиваются обычным ключом. Обратите внимание: просвет от задней стенки щита до контактов составляет всего 12 мм — убедитесь, что внутри шита достаточно места для свободного доступа к болтам. Максимальное сечение провода — 10 мм²; более толстые жилы не войдут в зажимы.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего пластика, соответствует требованиям по противопожарной безопасности. Латунные контакты обеспечивают долговечность и устойчивость к окислению. Напряжение 380 В и ток 100 А позволяют использовать изделие в сетях TN-S и TT. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.1 реализовано через материалы и конструкцию, хотя явного указания сертификатов в данных нет — рекомендуется проверять документацию поставщика при использовании в регулируемых проектах.

Преимущества

• Удобство сборки: все 10 контактов расположены компактно, снижают количество перемычек и уменьшают риск перепутать провода
• Защита от случайного прикосновения: изоляция предотвращает замыкание на корпус щита или соседние элементы
• Стабильность контакта: латунь сохраняет проводимость даже после многократных демонтажей
• Цветовая маркировка: зеленый корпус сразу выделяет шину как PE-проводник, исключает путаницу с N-шинами
• Высокая механическая прочность: толщина 9 мм гарантирует устойчивость к нагрузкам при затяжке

Ограничения применения

• Не предназначен для работы при температуре выше +60 °C — длительная эксплуатация при нагреве может повредить пластиковую изоляцию
• Не рассчитана на частые вибрации — в условиях мощных машин или насосов рекомендуются дополнительные амортизаторы
• Запрещено применять для подключения проводов больше 10 мм² — возможна потеря контакта или повреждение зажима
• Не следует использовать в помещениях с повышенной химической агрессивностью (например, химзаводы, гальванические цеха) — латунь может подвергнуться коррозии
• Не является устройством защиты от перегрузки — работает только как соединительный элемент

Примеры использования

• Подключение защитных проводников от нескольких автоматических выключателей в этажном щите ЖКХ
• Объединение PE-проводов от трехфазных двигателей на производственной линии
• Формирование общей шины заземления в распределительном пункте торгового центра
• Замена старой перемычной системы на унифицированную шину при модернизации щита

Практические советы

• Перед монтажом проверьте, чтобы глубина щита позволяла разместить шину с учетом 12 мм зазора от задней стенки
• Используйте только медные провода сечением до 10 мм² — алюминий несовместим с латунью из-за электрохимической коррозии
• Затягивайте болты усилием 0,8–1,2 Н·м — слишком слабая затяжка вызывает нагрев, слишком сильная — трещины в латуни
• После монтажа проверьте каждый контакт тестером на целостность связи с заземляющим контуром
• При необходимости можно использовать дополнительные крышки для закрытия неиспользованных контактов — они продаются отдельно
