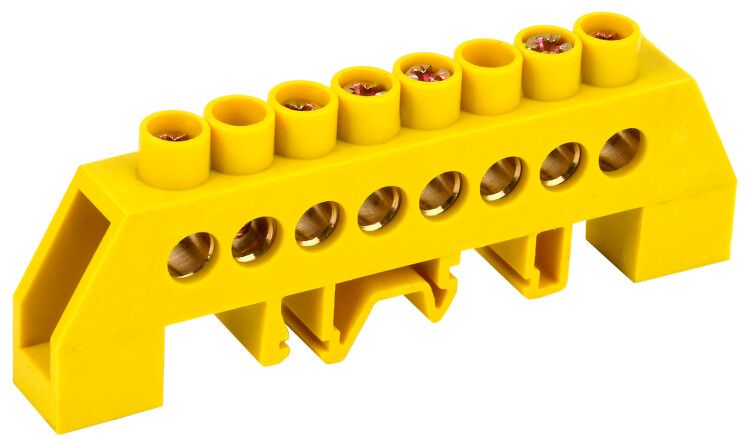

Шина PE "земля" в комбинированном DIN-изоляторе "Стойка" ШНИ-8х12-8-КС-Ж | YNN10-812-8DP-K05 IEK

Шина заземления PE в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-8-КС-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Этот компактный элемент с изоляцией обеспечивает безопасное крепление на DIN-рейке и рассчитан на длительную работу в условиях промышленной автоматизации.

Назначение и область применения

Шина заземления PE в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-8-КС-Ж используется для подключения нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется выделенная шина заземления. Подходит для установки в силовые, осветительные и управляющие щиты промышленного, жилого и коммерческого назначения.

Технические характеристики

• Номинальный ток: 125 А - способна пропускать значительные токи замыкания без перегрева
• Напряжение: 380 В - рассчитана на использование в трёхфазных сетях 400 В
• Количество контактов: 8 - позволяет подключить восемь проводников одновременно
• Материал: латунь - высокая электропроводность и коррозионная стойкость
• Толщина шины: 25 мм - обеспечивает механическую прочность и теплоотвод
• Диапазон сечений проводов: до 25 мм2 - совместима с медными проводами указанного сечения
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных и нулевых шин
• Изолированный монтаж: да - корпус изолирует шину от металлической DIN-рейки и щита
• Способ монтажа: на DIN-рейку 35 мм - стандартное крепление для современных щитов
• Отделка поверхности: необработанная - сохраняет естественные свойства латуни, не требует покраски

Совместимость и монтаж

Шина заземления PE в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-8-КС-Ж крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для монтажа используются встроенные изоляционные кронштейны - они предотвращают случайное замыкание на корпус щита. Установка выполняется путём защёлкивания на рейку, как обычный модуль. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы - это гарантирует плотный контакт и снижает риск нагрева. Максимальное сечение провода - 25 мм2; более толстые провода не войдут в зажимы.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Изолирующий корпус предотвращает прикосновение к токоведущим частям при установленной DIN-рейке. Желтый цвет соответствует нормам маркировки заземляющих проводников. Наличие изоляции делает её безопасной даже при установке рядом с фазными шинами. Не применяйте в средах с агрессивными химикатами или постоянным воздействием воды - материал не имеет специальной защиты IP.

Преимущества

• Универсальность: один элемент решает задачи заземления и зануления
• Стандартный монтаж: совместим с любыми щитами, оснащёнными DIN-рейкой
• Высокая надёжность: латунная шина устойчива к окислению и термическим нагрузкам
• Чёткая визуальная идентификация: жёлтый цвет сразу указывает на функцию заземления
• Долгий срок службы: 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для установки вне закрытых щитов - отсутствует степень защиты IP
• Не допускается применение с алюминиевыми проводами - возможна электрохимическая коррозия
• Запрещено использовать при напряжении выше 380 В - превышение может вызвать пробой изоляции
• Не подходит для помещений с повышенной влажностью без дополнительной герметизации
• Не следует монтировать вблизи источников открытого пламени или высоких температур (>50 C)

Примеры использования

• Щит управления насосной станцией - подключение защитных проводов от двигателей
• Распределительный щит офисного здания - объединение всех PE-проводов от розеток
• Автоматизированный конвейер - заземление рам, приводов и органов управления
• Производственный щит с ЧПУ - обеспечение безопасности оборудования с чувствительной электроникой

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное 25 мм2
• Обязательно используйте наконечники-гильзы для многожильных проводов - это увеличивает срок службы контакта
• Не затягивайте болты чрезмерно - латунь мягче стали, есть риск повреждения резьбы
• При групповой установке нескольких шин оставляйте минимальный зазор между ними - не менее 10 мм для доступа и вентиляции
• Шина ШНИ-8х12-8-КС-Ж от IEK совместима с другими изделиями серии ШНИ - можно легко расширить количество точек подключения
• Артикул ynn10-812-8dp-k05 - это тот же продукт, что и Шина заземления PE в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-8-КС-Ж; при заказе используйте оба обозначения
