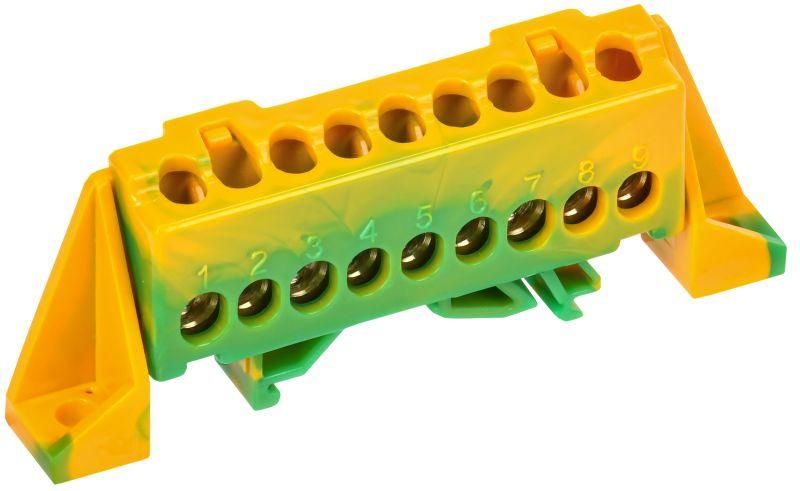

Шина PE "земля" в комб. изол. "Стойка" 6х9-9-ЖЗ TEKFOR IEK TF-NN10-09-DP-K52

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-9-ЖЗ от IEK (ИЭК), артикул tf-nn10-09-dp-k52, обеспечивает надёжное заземление в распределительных щитах и технологических системах. Комбинированный изолятор позволяет безопасно крепить шину на DIN-рейку, а латунные контакты обеспечивают устойчивый токовый контакт даже при высоких нагрузках.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-9-ЖЗ используется для объединения нескольких защитных проводников (PE) в одном месте. Подходит для установки в электрощитах жилых, промышленных и коммерческих объектов. Применяется там, где требуется централизованное заземление - например, в автоматических выключателях, УЗО, частотных преобразователях, станках и конвейерах.

Технические характеристики

• Тип изделия: шина PE (защитного заземления)
• Количество контактов: 9 - возможность подключения девяти проводников
• Диапазон сечений проводов: 16 мм2 - максимальное сечение, которое можно надёжно закрепить
• Номинальный ток: 100 А - способна пропускать постоянный ток до этого значения без перегрева
• Материал контактов: латунь - обеспечивает хорошую проводимость и долговечность
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах
• Изолятор: негорючий пластик - защищает от случайного замыкания и соответствует требованиям пожарной безопасности
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-9-ЖЗ крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Каждый контакт оснащён винтом из оцинкованной стали; затягивать следует усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить резьбу.

При использовании медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает выпадение жил, снижает переходное сопротивление и продлевает срок службы соединения.

Безопасность и стандарты

Конструкция шины соответствует требованиям к электроустановкам в соответствии с ГОСТ Р 50030.2 и IEC 60947. Негорючий изолятор обеспечивает класс самозатухания V-0. Шина не содержит свинца и других запрещённых веществ, что делает её совместимой с директивами RoHS.

Преимущества

• Удобство монтажа благодаря встроенному DIN-креплению - не нужен отдельный кронштейн
• Высокая надёжность соединений за счёт латунных контактов и точной геометрии зажимов
• Стандартная длина и количество контактов позволяют использовать шину в большинстве типовых проектов
• Устойчивость к перепадам температур - работает в суровых условиях, включая холодные склады и открытые щитовые

Ограничения применения

• Не предназначен для подключения проводов сечением больше 16 мм2 - риск перегрева и плохого контакта
• Необработанная поверхность контактов не защищена от коррозии - не рекомендуется для установки в помещениях с повышенной влажностью, химическими испарениями или морским климатом
• Не рассчитана на переменный ток выше 100 А - превышение нагрузки вызывает нагрев и выход из строя
• Не применяется как фазная или нулевая шина - только для защитного заземления (PE)

Примеры использования

• Подключение защитных проводников от автоматических выключателей в этажном щите многоквартирного дома
• Объединение заземляющих проводов от частотных преобразователей на производственной линии
• Централизация PE-проводов в щитовой управления насосными станциями
• Сборка заземляющего контура в распределительных пунктах на объектах ЖКХ

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не более 16 мм2
• Используйте только наконечники-гильзы для многожильных проводов - это обязательное условие
• При установке в сыром помещении дополнительно обработайте контакты антиоксидантной пастой
• Проверяйте затяжку винтов через год после монтажа - особенно в условиях вибраций
• Артикул tf-nn10-09-dp-k52 совпадает с сериями TEKFOR от IEK - легко найти аналоги и запчасти
