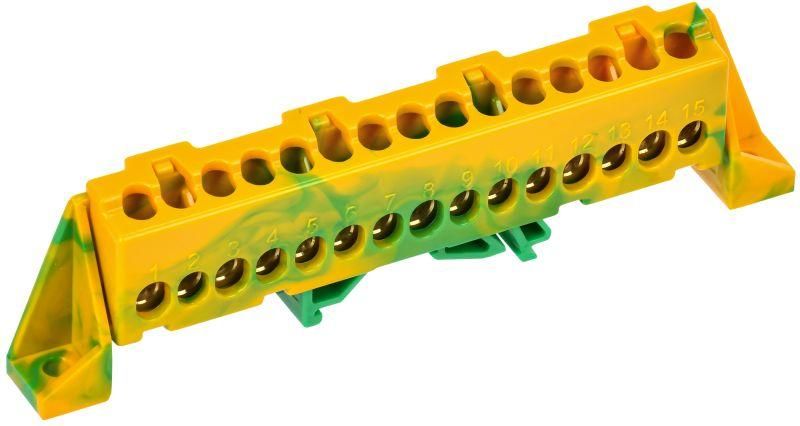

Шина PE "земля" в комб. изол. "Стойка" 6х9-15-ЖЗ TEKFOR IEK TF-NN10-15-DP-K52

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-15-ЖЗ от IEK (ИЭК), артикул tf-nn10-15-dp-k52, предназначена для надёжного распределения защитного заземления в электрощитах и технологических системах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует долговечное соединение.

Назначение и область применения

Шина используется для объединения нескольких защитных проводников (PE) в одной точке. Подходит для монтажа в распределительных щитах, автоматических выключателях, частотных преобразователях и другом промышленном оборудовании. Применяется там, где требуется централизованное заземление множества устройств - например, на станциях управления, конвейерах, насосных группах.

Технические характеристики

• Количество контактов: 15 - позволяет подключить до 15 проводников
• Номинальный ток: 100 А - рассчитана на работу в сетях с нагрузкой до этого значения
• Диапазон сечений: 16 мм2 - оптимально для проводов сечением до 16 квадратных миллиметров
• Материал контактов: латунь - высокая проводимость и устойчивость к коррозии
• Тип поверхности: необработанная - требует осторожного обращения при монтаже, чтобы не повредить контактную плоскость
• Изолятор: негорючий пластик - обеспечивает электроизоляцию и безопасность при перегрузках
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку шириной 35 мм. Установка осуществляется защёлкиванием - никаких дополнительных крепёжных элементов не требуется. Для подключения медных многожильных проводов обязательна предварительная обжимка наконечниками-гильзами. Это исключает ослабление контакта, перелом жил и нагрев. Винты прижима изготовлены из оцинкованной стали - не требуют специальной защиты от коррозии в сухих помещениях.

Безопасность и стандарты

Конструкция соответствует требованиям к изолирующим компонентам в электрощитах. Негорючий материал изолятора снижает риск возгорания при аварийных режимах. Шина не имеет сертификации по ГОСТ Р МЭК 60947-7-1, однако её применение допускается в рамках внутренней комплектации щитов согласно ПУЭ и СП 31-110-2003.

Преимущества

• Высокая плотность контактов - 15 точек на одном модуле, экономит место в щите
• Стандартный форм-фактор - совместима с любыми DIN-коробками и корпусами
• Простота замены - можно демонтировать и заменить без отключения всей системы
• Надёжный контакт благодаря латуни - меньше переходного сопротивления, чем у сталей

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен химический гальванический эффект
• Не рекомендована для открытых площадок или помещений с постоянным воздействием воды - хотя IP-класс не указан, изолятор не герметичен
• Не подходит для токов выше 100 А - превышение вызывает перегрев и деформацию контактов
• Необходимо соблюдать минимальный шаг между проводами - близко расположенные жилы могут затруднить обслуживание

Примеры использования

• Подключение защитных проводников от всех розеток в этажном щите
• Объединение заземляющих выводов частотных преобразователей на производстве
• Централизация PE-проводов в пульте управления станком
• Сборка заземляющего контура в распределительных пунктах объектов ЖКХ

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не превышают 16 мм2
• Используйте только обжатые наконечники типа “Г” или “П”, не оставляйте голые жилы
• При закручивании винтов применяйте крутящий момент 0,8–1,0 Нм - переусиливать нельзя
• После монтажа проверьте надёжность каждого контакта легким потягиванием провода
• Для влажных помещений выбирайте шины с покрытием или дополнительно изолируйте места соединений термоусадкой
• Артикул tf-nn10-15-dp-k52 - единственный в линейке TEKFOR с таким количеством контактов; аналоги других брендов могут отличаться по форме крепления
