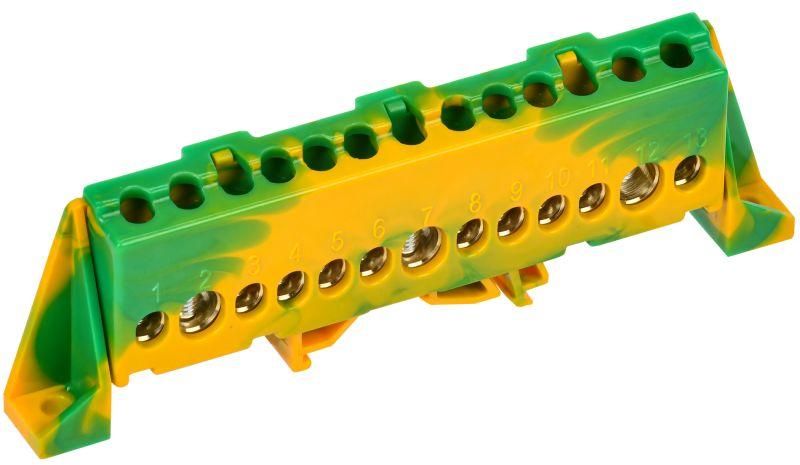

Шина PE "земля" в комб. изол. "Стойка" 8х12-13-ЖЗ TEKFOR IEK TF-NN20-13-DP-K52

Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-13-ЖЗ от IEK (ИЭК) - это надёжный элемент для организации систем заземления в распределительных щитах. Артикул tf-nn20-13-dp-k52 обеспечивает безопасное и удобное подключение нескольких защитных проводников в одном модульном устройстве.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-13-ЖЗ используется для объединения защитных проводников (PE) в электрических щитах. Подходит для установки на DIN-рейку и применяется в бытовых, промышленных и коммерческих распределительных устройствах. Также может использоваться в технологическом оборудовании как комплектующий элемент системы заземления.

Технические характеристики

• Тип изделия: шина PE (защитного заземления)
• Количество контактных точек: 13
• Номинальный ток: 125 А
• Рабочий диапазон сечений провода: до 25 мм2
• Материал контактов: латунь
• Прижимные винты: оцинкованная сталь
• Изолятор: негорючий пластик
• Тип поверхности: необработанная (без покрытия)
• Условия эксплуатации: температура от –40 C до +50 C, влажность до 90%

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе стойка 8x12-13-ЖЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения рекомендуется использовать медные многожильные провода с наконечниками-гильзами - это предотвращает деформацию жил и снижает риск перегрева. Каждый контакт рассчитан на один провод; одновременное подключение двух проводов в одну клемму запрещено. Монтаж выполняется обычным отверткой - момент затяжки не требует специального инструмента.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок. Негорючий материал изолятора обеспечивает устойчивость к возгоранию. Шина проектировалась с учётом норм ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных аппаратов в распределительных устройствах. Устройство не содержит свинца и других токсичных материалов.

Преимущества

• Высокая проводимость благодаря латунным контактам
• Стабильное соединение за счёт прочных оцинкованных винтов
• Защита от случайного прикосновения благодаря изолирующим барьерам
• Удобная компактная форма - занимает мало места на DIN-рейке
• Поддерживает работу в экстремальных условиях: холод, высокая влажность

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический контакт и окисление
• Не следует применять в помещениях с постоянными выбросами агрессивных газов (например, сероводород, хлор)
• Максимальное сечение провода - 25 мм2; использование больших проводов приведёт к плохому контакту
• Не является заменой основному контуру заземления - работает только как распределительный элемент внутри щита

Примеры использования

• Объединение защитных проводников от автоматических выключателей в квартирном щите
• Распределение PE-проводов на промышленном стенде с несколькими станками
• Сборка щитовой группы для конвейерной линии с множеством заземляемых корпусов
• Финальная точка заземления в распределительном пункте перед подключением к главному контуру

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящую длину и правильно подготовлены - обрезанные и обжатые наконечники
• Не допускайте перекручивания проводов при подключении - это повредит жилы и снизит надёжность контакта
• После установки проверьте плотность затяжки каждого винта - слабый контакт вызывает нагрев
• Артикул tf-nn20-13-dp-k52 совместим с другими изделиями серии TEKFOR - можно собирать унифицированные щитовые решения
• При необходимости увеличить количество точек - используйте несколько шин PE земля в комбинированном DIN-изоляторе стойка 8x12-13-ЖЗ, установленных рядом
