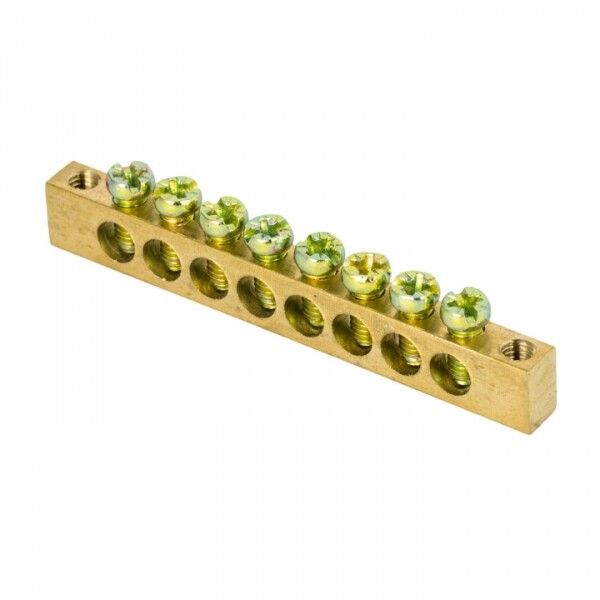

Шина PEN "ноль-земля" (6х9мм) 8 отверстий латунь крепеж по краям розничный стикер EKF PROxima | sn0-63-08-k-r

Шина PEN ноль-земля 6х9 мм 8 отверстий латунь крепеж по краям розничный стикer от EKF (арт. sn0-63-08-k-r) - это надежный элемент для объединения нулевых и заземляющих проводников в распределительных щитах. Применяется в промышленных и коммерческих системах электроустановок, где требуется безопасное и долговечное соединение нескольких проводников.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в электрощитах. Подходит для установки в устройствах распределения энергии - например, в щитах автоматического ввода резерва (АВР), силовых щитах, пультах управления. Часто применяется в промышленном оборудовании, на конвейерах, насосных станциях и других объектах с высокими требованиями к безопасности.

Технические характеристики

• Тип изделия: Шина нулевая (PEN)
• Материал: Латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество подключений: 8 точек
• Диапазон сечений проводников: 1,5–10 мм2
• Габариты: 6×9 мм (толщина × ширина)
• Способ монтажа: Крепление винтами по краям
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Рабочая температура: от –40 C до +105 C
• Цвет: Латунь (естественный металлический оттенок)

Совместимость и монтаж

Шина PEN 6х9 мм 8 отверстий латунь крепеж по краям розничный стикер EKF (sn0-63-08-k-r) монтируется на DIN-рейку через изоляторы, входящие в комплект. Для фиксации используются два винта по краям - они обеспечивают устойчивость даже при вибрациях. Подключение проводов осуществляется винтовыми зажимами. Учитывайте, что посадочные отверстия рассчитаны на проводники сечением 1,5–10 мм2 - более толстые жилы не войдут. Монтаж допускается только в закрытых щитах, так как степень защиты IP00 исключает работу на открытом воздухе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Оцинкованная поверхность контактов снижает риск окисления и гальванической коррозии при смешивании медных и алюминиевых проводников. Изоляторы сделаны из самозатухающего пластика - материал не поддерживает горение, повышая пожарную безопасность. Все винты и контактная группа выполнены из оцинкованной стали и латуни, что гарантирует долговечность в условиях повышенной влажности.

Преимущества

• Одинаково надежно работает с медными и алюминиевыми проводниками благодаря оцинкованному покрытию
• Круглое основание винта защищает изоляцию провода от перерезания при затяжке
• Высокая теплостойкость - выдерживает экстремальные температуры от –40 C до +105 C
• Фиксация по краям обеспечивает устойчивость к механическим нагрузкам
• Подходит для розничной продажи - есть стикер с маркировкой для быстрой идентификации

Ограничения применения

• Не предназначен для открытой установки - требует герметичного корпуса из-за IP00
• Не подходит для проводников сечением менее 1,5 мм2 или более 10 мм2
• Не рекомендуется использовать в помещениях с постоянным воздействием химически активных паров - хотя латунь устойчива, длительный контакт с агрессивными средами может вызвать коррозию
• Запрещено применять как замену главной заземляющей шине (ГЗШ) в центральных щитах - функционально она лишь распределительная

Примеры использования

• Объединение нулевых проводов от группы освещения и розеток в этажном щите
• Подключение заземляющих проводников от оборудования на производстве (станки, вентиляторы, насосы)
• Сборка распределительных щитов в торговых центрах, офисах, логистических комплексах
• Замена старых перемычек в модернизируемых щитах - удобнее и безопаснее, чем “скрутки”

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или штангенциркуль
• Затягивайте винты равномерно, без усилия - переусилие может повредить латунь
• Если подключаете алюминиевый провод, слегка зачистите его и нанесите антиоксидантную пасту
• При использовании в многоквартирных домах - обязательно соблюдайте цветовую маркировку: голубой - N, желто-зеленый - PE
• Для больших щитов можно комбинировать несколько шин - убедитесь, что все они установлены на одинаковой рейке и имеют электрическую связь между собой
