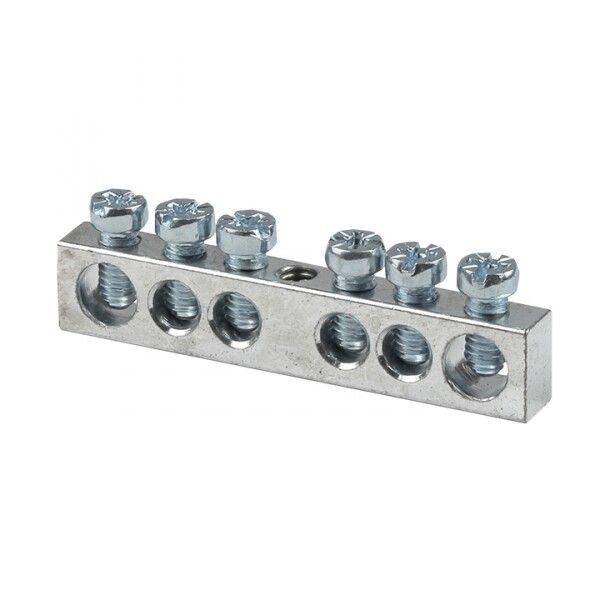

Шина PEN ""ноль-земля"" (6x9мм) 6 отв. цинк крепе ж по центру EKF" - sn1-63-06

Шина PEN ноль-земля (6x9 мм) 6 отверстий цинк крепеж по центру от EKF - это надёжный клеммный блок для объединения нулевых и заземляющих проводников в распределительных щитах. Артикул sn1-63-06 предназначен для систем TN-C-S и TN-S, где требуется единая точка подключения PEN-проводника.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого рабочего (N) и Protective Earth (PE) проводников. Применяется в электрощитах жилых, общественных и промышленных объектов. Подходит для установки в распределительных устройствах, где необходимо разделить PEN на N и PE согласно требованиям ПУЭ. Монтаж возможен как в главном щите, так и в этажных или групповых щитках.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Число подключений: 6 - позволяет соединить до шести проводников
• Тип изделия: Блок клеммный - однополюсный, не имеет внутренней коммутации между контактами
• Способ подключения: Винтовой - фиксация провода гайкой с плоской шайбой
• Диапазон сечений: до 6 мм2 - оптимально для медных проводов сечением 0,5–6 мм2
• Размеры шины: 6×9 мм - толщина и высота металлической планки
• Материал: Латунь с оцинкованным покрытием - обеспечивает антикоррозийную стойкость
• Способ монтажа: Крепление винтом по центру - фиксируется на DIN-рейке через отверстие в корпусе

Совместимость и монтаж

Шина PEN ноль-земля (6x9 мм) 6 отверстий цинк крепеж по центру совместима с любыми DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа используйте винт M4, который входит в комплект. Установка выполняется после предварительного отключения питания. Провода зачищаются на 8–10 мм, плотно затягиваются винтами - не допускается перетягивание, чтобы не повредить резьбу. Обязательно проверьте соответствие сечения провода: более толстые жилы (10 мм2 и выше) не подходят - они не войдут в клеммы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Цинкование поверхности снижает риск окисления и увеличивает срок службы в условиях повышенной влажности. Отдельный изолятор исключает случайное замыкание на корпус щита. Работает при температуре от -25C до +60C.

Преимущества

• Цинкованная латунь - устойчива к коррозии даже в сырых помещениях
• Крепление по центру - удобно для равномерного распределения нагрузки на рейку
• Однополюсная конструкция - минимизирует риск путаницы при разделении N и PE
• Простая и проверенная винтовая система - не требует специальных инструментов
• Совместима с продуктами серии PROxima - легко интегрируется в комплектацию щитов EKF

Ограничения применения

• Не подходит для проводов сечением более 6 мм2 - клеммы не рассчитаны на большие токи
• Не применяется в качестве основной шины для многожильных проводов свыше 100 А - для таких задач нужна шина большей мощности
• Не рекомендуется использовать в открытых щитах без защиты от механических воздействий - цинк может повреждаться при ударах
• Не является автономным устройством - требует наличия DIN-рейки и крепёжного винта

Примеры использования

• Подключение нулевых проводников от автоматических выключателей в квартирном щите
• Заземление корпусов электрооборудования в офисных и производственных щитах
• Разделение PEN-провода на N и PE в домашних распределительных пунктах
• Формирование общей шины заземления в щитах насосных станций и вентиляционных систем

Практические советы

• Перед монтажом всегда проверяйте сечение провода - лучше использовать 2,5–4 мм2, чем близкий к максимуму 6 мм2
• При подключении нескольких проводов одного цвета - пометьте их этикетками, чтобы избежать ошибок при обслуживании
• После сборки щита проверьте затяжку всех винтов - слабый контакт вызывает нагрев и выход из строя
• Если в проекте предусмотрено больше 6 подключений - выбирайте другую модель или используйте две шины параллельно
• Артикул sn1-63-06 от EKF - идеально сочетается с другими элементами серии PROxima, что упрощает заказ и замену
