Шина нулевая 8х12мм 125А 10 отверстий крепеж по краям латунь PROxima - sn0-125-10-k EKF

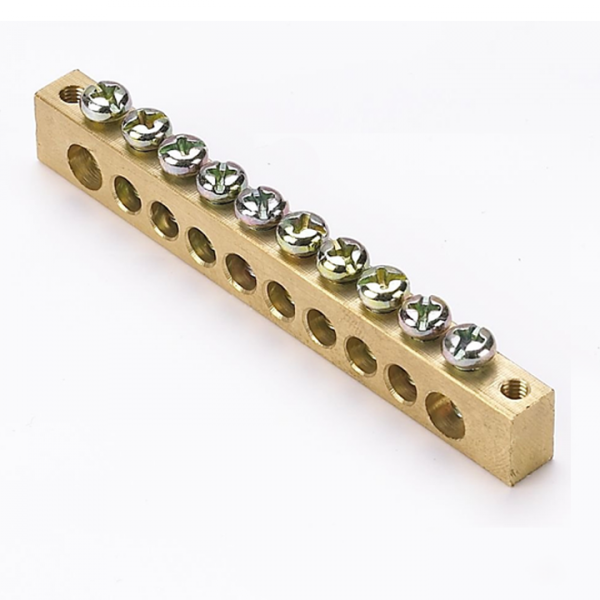

Шина PEN нулевая-заземляющая 8х12 мм 125А 10 отверстий латунь крепеж по краям от EKF серии PROxima — это надежная металлическая шина для объединения нулевых и заземляющих проводников в распределительных щитах. Подходит для промышленного оборудования и систем автоматизации, где требуется прочное и долговечное соединение.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в электрощитах. Применяется в комплектных устройствах управления (НКУ), силовых щитах, на производствах, в цехах и объектах с высокой нагрузкой. Особенно актуальна там, где необходимо одновременно подключить несколько проводников без использования дополнительных клеммных колодок.

Технические характеристики

• Номинальный ток: 125 А — выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В — рассчитана на трёхфазные сети 380–400 В
• Материал: латунь — обеспечивает хорошую проводимость и коррозионную стойкость
• Размеры: 8×12 мм — оптимальная толщина и ширина для плотного контакта
• Количество отверстий: 10 — позволяет подключить до десяти проводников
• Диапазон сечений проводов: 2,5–16 мм² — совместима с большинством стандартных жил
• Температурный диапазон: от –40 °C до +105 °C — работает в суровых условиях
• Степень защиты: IP00 — не имеет внешней защиты, требует установки внутри закрытого щита
• Подключение: винтовое — фиксация проводов болтом с гайкой
• Количество полюсов: 1 — одна шина для N+PE, не разделяет функции
• Норматив: IEC 60309-1(1999) — соответствие международным требованиям безопасности

Совместимость и монтаж

Шина крепится в щите с помощью винтов, расположенных по краям корпуса. Для монтажа необходима установка на DIN-рейку через изоляционные опоры — шина не является самонесущей. Диаметр отверстий подобран под стандартные винты M4–M5. Провода зачищаются на 8–10 мм, затяжка осуществляется моментом 0,8–1,2 Н·м — переусиливать нельзя, чтобы не повредить латунь. Монтаж допускается только в сухих помещениях внутри электрошкафа.

Безопасность и стандарты

Изделие соответствует нормам IEC 60309-1(1999) и прошло проверку на термическую стойкость и механическую прочность. Латунь не содержит свинца, что делает её безопасной для эксплуатации в соответствии с RoHS. Однако из-за степени защиты IP00 запрещено использование вне закрытых щитов — открытый доступ к контактам создаёт риск поражения током.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при работе
• 10 точек подключения позволяют отказаться от нескольких клеммных блоков, экономя место в щите
• Устойчивость к коррозии — латунь не окисляется так активно, как сталь
• Цена ниже аналогичных решений от европейских брендов на 10–50%
• Произведена в рамках серийной линейки PROxima — единый стиль и качество всей продукции EKF

Ограничения применения

• Не применяется во взрывоопасных средах — отсутствует степень защиты выше IP00
• Запрещён монтаж на открытом воздухе или в сырых помещениях — возможна коррозия контактов
• Не предназначен для подключения проводов сечением менее 2,5 мм² или более 16 мм² — риск плохого контакта
• Не разделяет функции N и PE — не заменяет изолированные шины в системах TN-S
• Требует обязательной установки на изолятор — прямой монтаж на металлический щит недопустим

Примеры использования

• Объединение всех заземляющих проводов от станков на сборочном участке
• Подключение нулевых жил от частотных преобразователей в промышленном щите
• Центральная точка заземления в распределительном пункте торгового центра
• Финальное соединение PEN-проводника после входного автомата в щите дома с системой TN-C-S

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение — смешивание 2,5 и 16 мм² в одной шине может вызвать неравномерный нагрев
• Используйте медные наконечники (ПМ, ПМЛ) для многожильных проводов — это предотвращает ослабление контакта
• После установки проверьте затяжку винтов через месяц — первоначальное оседание материала может ослабить контакт
• При использовании в холодных регионах убедитесь, что щит не промерзает — резкие перепады температур влияют на срок службы латуни
• Не используйте эту шину вместо отдельных N и PE — если система требует разделения, выбирайте двухполюсные решения
