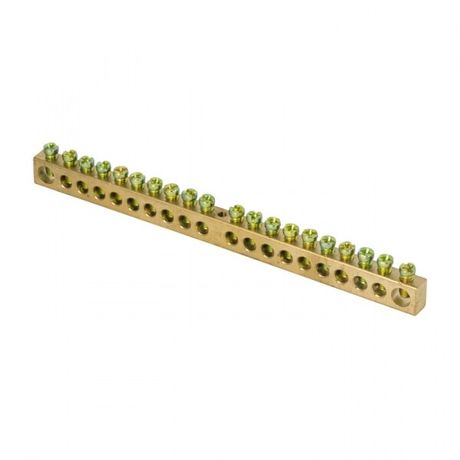

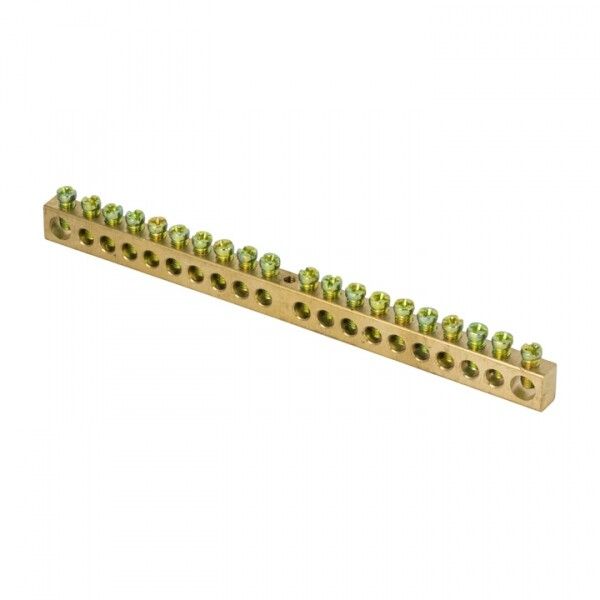

Шина PEN "ноль-земля" (8х12мм) 20 отверстий латунь крепеж по центру EKF PROxima | sn0-125-20-c

Шина PEN ноль-земля 8х12 мм 20 отверстий латунь крепеж по центру PROxima от EKF предназначена для надёжного соединения нулевых и заземляющих проводников в распределительных щитах. Эта модель - часть серийной линейки PROxima, оптимизированная для промышленных и коммунальных объектов с высокой плотностью подключений.

Назначение и область применения

Шина PEN используется для объединения нулевого проводника (N) и защитного заземления (PE) в одном устройстве. Применяется в распределительных устройствах (НКУ), силовых щитах, пультах управления и других системах, где требуется единая точка подключения множества проводов. Подходит для промышленных объектов, жилых комплексов, энергообъектов и объектов инфраструктуры.

Технические характеристики

• Размеры: 8×12 мм - толщина и ширина профиля, обеспечивают достаточную теплопроводность и механическую прочность.
• Материал: Латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медными и алюминиевыми проводниками.
• Номинальный ток: 125 А - способна выдерживать длительную нагрузку без перегрева.
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380–400 В.
• Количество подключений: 20 отверстий - позволяют подсоединить до 20 проводов сечением 2,5–16 мм2.
• Диапазон сечений: 2,5–16 мм2 - универсальный интервал для большинства бытовых и промышленных кабелей.
• Температурный режим: от –40 C до +105 C - работает в условиях экстремальных холодов и нагрева внутри щита.
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытом корпусе.
• Подключение: Винтовое - фиксация провода через винт с круглым основанием, исключающим повреждение жилы.
• Количество полюсов: 1 - одна шина выполняет функции N и PE одновременно.
• Цвет: Латунь - натуральный цвет материала, без окраски.

Совместимость и монтаж

Шина крепится к DIN-рейке через изоляторы (не входят в комплект). Для монтажа используйте изоляционные кронштейны или пластиковые держатели, совместимые с габаритами 8×12 мм. Каждый винт рассчитан на один провод; не допускается многократное затягивание одного винта. Диаметр посадочного отверстия под винт соответствует стандартному креплению - проверьте наличие подходящих изоляторов перед установкой. Монтаж возможен только в защищённом щите, так как степень защиты IP00 не обеспечивает безопасность открытого доступа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин нулевого и защитного заземления. Оцинкованная латунь и изоляторы из самозагасающего пластика снижают риск возгорания. Винты из оцинкованной стали устойчивы к электрохимической коррозии при смешанном использовании меди и алюминия. Установка должна осуществляться в соответствии с ПУЭ - особенно важно соблюдение разделения N и PE после главного заземляющего контура.

Преимущества

• Одинаковая совместимость с медными и алюминиевыми проводами благодаря оцинкованному покрытию - не требует переходных колодок.
• Круглое основание винта предотвращает пережим и повреждение жилы при затяжке.
• Высокая термостойкость (до +105 C) - устойчива к нагреву в плотно укомплектованных щитах.
• 20 точек подключения - экономят место в щите вместо нескольких отдельных шин.
• Произведено в рамках серии PROxima - гарантия качества и стандартизированные параметры для массового использования.

Ограничения применения

• Не применяется вне закрытого электрощита - IP00 не защищает от пыли, влаги и случайного контакта.
• Не предназначен для подключения проводов сечением менее 2,5 мм2 или более 16 мм2 - возможен перегрев или плохой контакт.
• Не рекомендуется использовать в помещениях с повышенной влажностью без дополнительной герметизации щита.
• Запрещено применять как отдельную шину N или PE - она объединяет оба функционала, что допустимо только в местах, где PEN-проводник разрешён нормами (например, в TN-C-S системах до точки разделения).

Примеры использования

• Объединение нулей и заземлений в этажных щитах многоквартирных домов.
• Центральная шина в распределительных пунктах промышленных линий (конвейеры, насосы, станки).
• Финальная точка подключения заземляющих проводов от оборудования в автоматических системах управления.
• Альтернатива нескольким отдельным шинам N и PE в щитах с ограниченным пространством.

Практические советы

• Перед установкой проверьте соответствие сечения провода диапазону 2,5–16 мм2 - слишком тонкий провод может выпасть, слишком толстый - не войдёт.
• Затягивайте винты равномерно, без усилия - переусилие деформирует латунь и нарушает контакт.
• Используйте изоляторы с шагом крепления, совпадающим с длиной шины - иначе возникнет изгиб и риск потери контакта.
• При замене старой шины - отключите питание, снимите все провода, пометьте их, чтобы не перепутать N и PE.
• Для долговечности - регулярно проверяйте состояние винтов и отсутствие нагрева в месте контакта.
