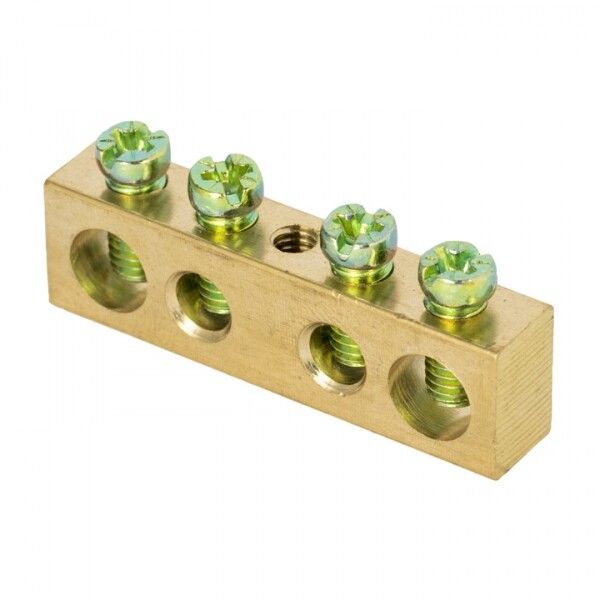

Шина PEN "ноль-земля" (8х12мм) 4 отверстия латунь крепеж по центру EKF PROxima | sn0-125-4-c

Шина PEN ноль-земля 8х12 мм 4 отверстия латунь крепеж по центру PROxima от EKF предназначена для надёжного соединения нулевых и заземляющих проводников в распределительных устройствах. Эта модель обеспечивает безопасную коммутацию при токах до 125 А и подходит для промышленных систем с напряжением до 400 В.

Назначение и область применения

Шина PEN используется для объединения нулевого провода (N) и защитного заземления (PE) в одном устройстве. Применяется в комплектных распределительных устройствах (КРУ), щитах управления и других системах промышленной автоматизации. Подходит для монтажа в электроустановках с высокой нагрузкой - например, на станках, конвейерах, насосных станциях и в системах освещения крупных объектов.

Технические характеристики

• Форма и размеры: 8×12 мм - плоская шина с прямоугольным сечением для плотного контакта;
• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медью и алюминием;
• Количество точек подключения: 4 винтовых зажима;
• Номинальный ток: 125 А - допустимый постоянный ток без перегрева;
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 380–400 В;
• Диапазон сечений подключаемых проводов: 2,5–16 мм2 - подходит для большинства стандартных жил;
• Способ монтажа: фиксация винтом через центральное отверстие на изоляторах;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого корпуса;
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях;
• Цвет: натуральная латунь - видимая металлическая поверхность без окраски.

Совместимость и монтаж

Шина крепится на изоляторы с помощью одного центрального винта - это исключает механическое напряжение на контактной группе. Для монтажа требуется минимум инструментов: отвёртка или гаечный ключ для затяжки винтов. Диаметр посадочного отверстия соответствует стандартным изоляторам для шин EKF серии PROxima. Убедитесь, что изолятор выдерживает вес шины и нагрузку от проводов. Все четыре винтовых зажима одинаково доступны - удобно при организации множественных ответвлений.

Безопасность и стандарты

Изготовление шины соответствует требованиям к качеству и безопасности для оборудования КРУ. Материалы сертифицированы: латунь с оцинковкой и пластиковые изоляторы не поддерживают горение. Однако из-за степени защиты IP00 шина не защищена от прикосновений и попадания сторонних предметов - её нельзя использовать вне корпуса или в открытых помещениях без защиты.

Преимущества

• Оцинкованное покрытие позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии;
• Круглое основание винта равномерно распределяет давление - предотвращает повреждение жилы при затяжке;
• Высокая теплопроводность латуни снижает риск нагрева при длительной работе на максимальном токе;
• Готовые 4 точки подключения позволяют экономить время при сборке щита без необходимости дополнительных перемычек;
• Серия PROxima стандартизована - легко заменить или дополнить другими элементами того же бренда.

Ограничения применения

• Не применяется в открытых местах - IP00 не защищает от пыли, влаги и случайных прикосновений;
• Подходит только для внутреннего монтажа в закрытых щитах или шкафах класса защиты не ниже IP54;
• Не рекомендовано использование в средах с повышенной химической агрессивностью - даже оцинковка не гарантирует долговечность при воздействии кислот или солей;
• Запрещено применять вместо отдельных шин N и PE в системах TN-S - здесь PEN-шина используется только там, где допустимо объединение нуля и заземления (TN-C).

Примеры использования

• Щитовая камера на производстве с несколькими станками - все заземляющие провода от двигателей подключаются к одной шине;
• Аварийное освещение в складском комплексе - несколько светильников объединены по нулю и заземлению через одну шину;
• Электрошкаф управления насосной станцией - шина служит центральной точкой для всех заземляющих проводников системы.

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 2,5–16 мм2 - слишком толстый провод не войдёт, слишком тонкий будет болтаться;
• Затягивайте винты усилием, достаточным для плотного контакта, но без перегрузки - латунь мягче стали, можно деформировать контакт;
• Используйте только изоляторы, рекомендованные производителем EKF для серии PROxima - они обеспечивают нужный воздушный зазор и прочность;
• При использовании алюминиевых проводов нанесите антиоксидантную смазку на контактную поверхность - продлит срок службы;
• Обязательно пометьте шину этикеткой “PEN” - это важно для обслуживания и соблюдения правил электробезопасности.
