Шина PEN "земля-ноль" 6х9мм 10/2 никелевое покрытие (10групп/креп. кр.) | YNN11-10-100-N IEK

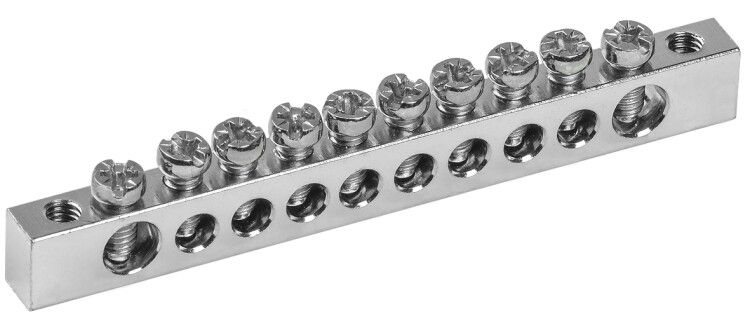

Шина PEN "земля-ноль" 6x9мм 10/2 Ni (10 групп/крепеж по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-10-100-n обеспечивает подключение до десяти проводов с сечением до 16 мм2, рассчитана на ток 100 А и отличается никелированным покрытием для устойчивости в агрессивных условиях.

Назначение и область применения

Шина PEN "земля-ноль" 6x9мм 10/2 Ni используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в электрощитах. Применяется в системах TN-C-S и TN-S, где требуется единая точка заземления и нейтрали. Подходит для жилых, коммерческих и промышленных объектов - например, в этажных щитах, подстанциях, на производствах с высокой влажностью или химической активностью окружающей среды.

Технические характеристики

• Номинальный ток: 100 А
• Напряжение: 380 В
• Количество контактных групп: 10
• Диапазон сечений подключаемых проводов: до 16 мм2
• Габариты: 6 мм (толщина) × 9 мм (высота профиля)
• Покрытие: никелированное - повышает коррозионную стойкость и снижает окисление
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Материал основы: латунь
• Способ монтажа: прямая фиксация на DIN-рейку или панель щита

Совместимость и монтаж

Шина PEN "земля-ноль" 6x9мм 10/2 Ni крепится по краям через специальные изоляторы - совместима с DIN-рейкой шириной 35 мм. Для монтажа на металлическую панель используются угловые изоляторы, входящие в комплект. Установка выполняется без сверления: достаточно зафиксировать шину крепёжными элементами, расположенными на её концах. При подключении медных многожильных проводов обязательна установка наконечников-гильз. Никелированная поверхность позволяет использовать шину даже при частом обслуживании - контакты не теряют проводимость.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Никелированное покрытие обеспечивает класс защиты IP20 при установке внутри закрытого щита. Максимальный ток 100 А гарантирует безопасную работу в сетях с нагрузкой до 380 В. Производитель IEK указывает соответствие сертификационным нормам для электроустановок в РФ и странах ЕАЭС.

Преимущества

• Никелированное покрытие предотвращает окисление и сохраняет хорошую проводимость даже в сырых помещениях
• Увеличенная толщина (6 мм) обеспечивает механическую прочность и устойчивость к перегрузкам
• Фиксация по краям упрощает установку и замену без демонтажа всей шины
• 10 контактов позволяют объединить несколько цепей в одной точке, экономя место в щите
• Срок службы 15 лет снижает необходимость частой замены

Ограничения применения

• Не предназначен для работы вне закрытых щитов - не имеет герметичной защиты
• Подходит только для медных проводов сечением ≤16 мм2; алюминиевые провода требуют переходных наконечников
• Не применяется в цепях переменного тока выше 380 В или постоянного тока выше 600 В
• Запрещён монтаж в местах с прямым воздействием открытого пламени или температурой выше +70 C

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех квартирных N и PE проводников
• Щит управления насосной станцией - надёжное заземление и нейтраль для трёхфазного оборудования
• Производственный участок с влажной средой (цех, мойка) - благодаря никелю не образуется налёт и коррозия
• Объекты с частым техобслуживанием - удобство быстрого доступа к контактам и долгий срок службы

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - не превышайте 16 мм2
• Используйте наконечники-гильзы для многожильных проводов - это исключит ослабление контакта
• При установке на DIN-рейку убедитесь, что крепёжные отверстия точно совпадают с выступами рейки
• Не затягивайте болты слишком сильно - это может повредить резьбу в латуни
• Проверяйте плотность контактов каждые 1–2 года - особенно в условиях повышенной влажности
• Артикул ynn11-10-100-n совместим с другими изделиями серии IEK для унификации монтажа в одном щите
