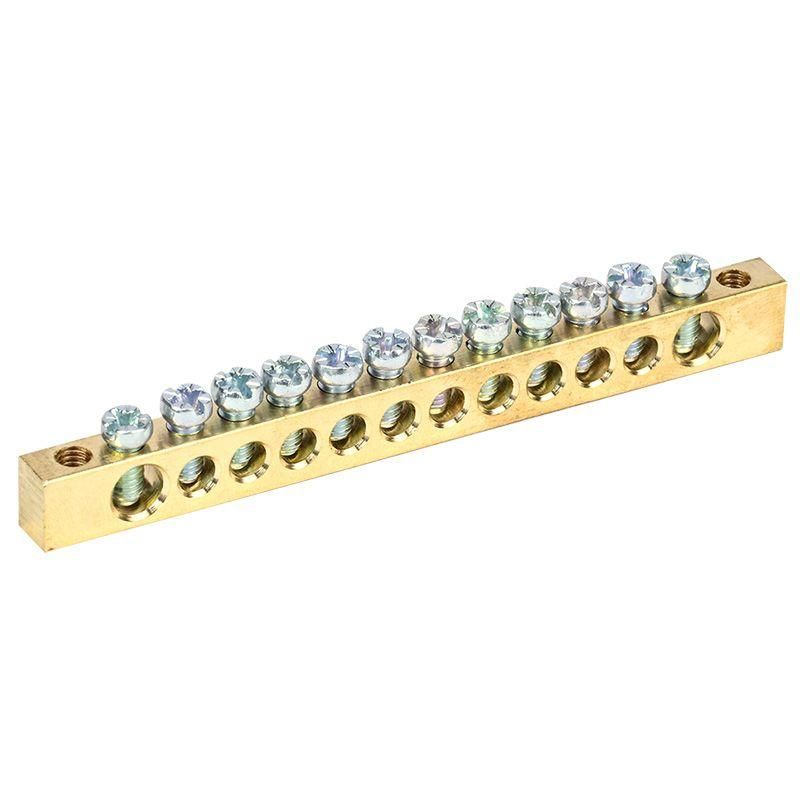

Шина PEN ''земля-ноль'' 6х9 мм 12х2 (12 группхкрепеж по краям), REXANT - 11-2368 MEET

Шина PEN "земля-ноль" 6х9 мм 12/2 (12 групп/крепеж по краям) от Rexant (арт. 11-2368) - это компактная распределительная шина для объединения нулевых, защитных и фазных проводников в электрощитах. Подходит для монтажа на DIN-рейку и используется там, где требуется надежное и безопасное соединение нескольких цепей.

Назначение и область применения

Шина PEN "земля-ноль" 11-2368 применяется для создания единой точки соединения нулевого рабочего (N) и защитного (PE) проводников - то есть для реализации системы TN-C-S или TN-C. Устанавливается в промышленных и коммерческих электрощитах, в том числе в модульных шкафах с использованием специальных суппортов. Подходит для распределения тока между несколькими устройствами: автоматами, УЗО, реле, преобразователями частоты.

Технические характеристики

• Размеры: 6×9 мм - сечение медной части, обеспечивающее пропускную способность до 80 А
• Количество контактов: 12 - позволяет подключить до 12 проводников
• Максимальный номинальный ток: 80 А - рассчитана на длительную работу при нагрузках до этого значения
• Диапазон сечений подключаемых проводов: до 10 мм2 - совместима с одножильными и многожильными проводниками указанного сечения
• Материал: латунь с содержанием меди не менее 58% - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: крепление на DIN-рейку - стандартный вариант для современных щитов
• Крепление: по краям - два болта на каждом конце для фиксации к поверхности или суппорту
• Условия эксплуатации: относительная влажность воздуха не выше 90%

Совместимость и монтаж

Шина PEN 11-2368 монтируется на стандартную DIN-рейку типа TS35. Для жесткой фиксации используются крепежные отверстия по краям - они позволяют закрепить шину дополнительно к металлической стенке щита или к специальному суппорту, исключая люфт. Монтаж выполняется после установки всех модульных устройств. Провода зачищаются на 8–10 мм, вставляются в гнезда и затягиваются винтами. Винты имеют скругленную контактную поверхность - это снижает риск повреждения жил при затяжке.

Безопасность и стандарты

Изделие соответствует требованиям к качеству материалов и электробезопасности, применяемым в промышленном электрооборудовании. Хотя явного указания на соответствие ГОСТ или IEC нет, материал и конструкция соответствуют практикам, принятым в Европе и России для аналогичных решений. Шина не имеет внешней изоляции - поэтому её нельзя использовать вне корпуса щита или без защиты от случайного прикосновения.

Преимущества

• Высокая проводимость благодаря латуни с содержанием меди >58% - минимизирует нагрев при работе
• Скругленные винты - предотвращают перебивание жил проводов при затяжке
• Компактная форма - экономит место в щите при большом количестве подключений
• Стандартное крепление на DIN-рейку - совместима с любыми типовыми щитами
• Два варианта фиксации - через рейку + краевые отверстия - повышает надежность

Ограничения применения

• Не предназначен для работы при влажности выше 90% - возможна коррозия и потеря контакта
• Не имеет изоляционного покрытия - требует обязательной установки внутри закрытого щита
• Поддерживает только провода до 10 мм2 - не подходит для крупных силовых кабелей (например, 16 мм2 и больше)
• Не рекомендуется для использования в условиях постоянного воздействия химически активных сред (агрессивные пары, масла, кислоты)
• Не является заменой отдельным PE/N шинам - должна использоваться только в системах, где допускается объединение N и PE (TN-C-S/TN-C)

Примеры использования

• Объединение нулевых проводов от 12 автоматических выключателей в распределительном щите цеха
• Создание общей точки заземления для группы станков на конвейере
• Распределение PEN-проводника в щите управления насосной станцией
• Формирование нулевой шины в щите освещения торгового центра

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤10 мм2 - иначе не войдут в гнезда
• Затягивайте винты равномерно, без усилия - избыточная сила может деформировать латунь
• Если щит установлен в сыром помещении (например, на улице или в подвале), используйте дополнительную герметизацию или суппорт с защитным кожухом
• При сборке щита располагайте шину рядом с UZO и автоматами - так сокращаются длины проводов и уменьшается индуктивность
• Помните: эта шина - не изолированная! Никогда не устанавливайте её открытой - даже временно
